Alarmmeldungen Auf Dem Bedienfeld-Display; Die Menüstruktur - SSD Drives 590+ Produkthandbuch

5-4 Das Bedienfeld
Die Menüstruktur

Alarmmeldungen auf dem Bedienfeld-Display

Schaltet der Stromrichter aufgrund einer Störung
ab, erscheint eine Alarmmeldung auf dem Display
des Bedienfeldes.
•
Der Stromrichter hat abgeschaltet.
Die erste Zeile zeigt den Status Störung oder
Alarm an; die Zeile darunter zeigt den Grund
für das Abschalten an, siehe Beispiel.
Quittieren Sie die Alarmmeldung, indem Sie die Taste E (ESCAPE) drücken. Danach drücken
Sie die Taste RESET, um die HEALTH LED (STÖRUNGSFREI) wieder einzuschalten.
Siehe Kapitel 7 "Alarmmeldung und Fehlerbehebung" für Alarmmeldungen und Gründe.
Das Menüsystem entspricht einer Baumstruktur. Zu der ersten Menüebene gehören 9 Haupt--
menüs (siehe auch Menüsystem - Übersicht). Die Parameter dieser Menüebene sind die am
häufigsten benötigten; die seltener benötigten Parameter befinden sich auf tieferen
Menüebenen.
Über das Bedienfeld kann die Anzahl der angezeigten
Menüebenen eingestellt werden, siehe auch Seite 5-9
"Menüansicht vergrößern/verkleinern".
Auf der ersten Menüebene finden sich folgende
Funktionen:
• DIAGNOSE: Eine Auswahl wichtiger
Diagnoseparameter
• EINSTELLUNGEN: Beinhaltet sämtliche
Parameter der Funktionsblöcke zum
Programmieren der Anwendung, einschließlich
Abgleichsparameter.
• PASSWORT: Menüoptionen für alle
sicherheitsrelevanten Parameter.
• ALARM ZUSTAND: Eine Auswahl der Alarm
und Zustandsmeldungen
• AUSWAHL MENUES: Anwahl der Vollanzeige
oder reduzierte Anzeige der Menüebenen auf dem
Display des Bedienfeldes.
• PARA. SPEICHERN: Funktionen zum Speichern
der Anwendung/Parameter
• SER. SCHNITTST: Beinhaltet sämtliche
Parameter für das Einrichten von Schnittstellen für
externe Geräte und Bedienung
• SYSTEM: Beinhaltet sämtliche Parameter für die
Konfiguration der E/As.
• ANTR KONFIGURIER: Eine Auswahl wichtiger
Parameter für das Einrichten des Antriebs.

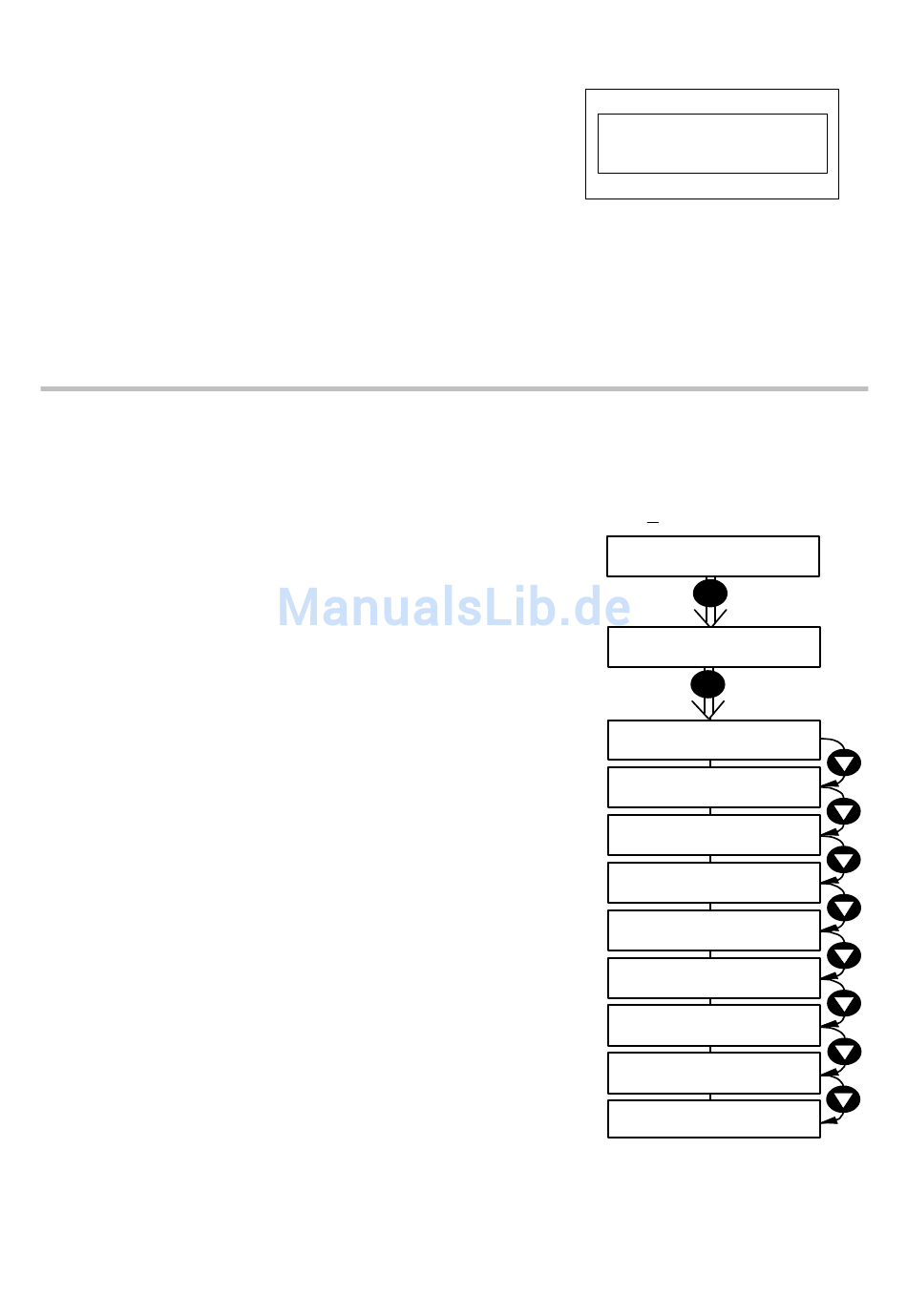

Abbildung 5-2 Die Hauptmenüs und Anwahl über die Tasten Alarmdiagnoseparameter
* * * ALARM * * *
1
1
3 PHASEN FEHLER
D a s M e n ü s y s t e m
 Zugabfall ( ) 
Zugsollwer bewertet t = Zug Sollwert - ×  100% − × Durchm. − Min. Durchmesse r 
 
Durchmesse r
D I G I T A L D C D R I V E
D C 4 Q 1 5 A
M
D C 4 Q 1 5 A
M E N U E E B E N E
M
M E N U E E B E N E
D I A G N O S E
M E N U E E B E N E
E IN S T E L L U N G E N
M E N U E E B E N E
P A S S W O R T
M E N U E E B E N E
A L A R M Z U S T A N D
M E N U E E B E N E
A U S W A H L M E N U E S
M E N U E E B E N E
P A R A . S P E IC H E R N
M E N U E E B E N E
S E R . S C H N IT T S T
M E N U E E B E N E
S Y S T E M
M E N U E E B E N E
A N T R K O N F IG U R IE R
590+ Digitale Stromrichter
