590+ Digitale Stromrichter
Externe Motorfeldanschlüsse
Die Klemmen D1 und D2 auf der
Leistungsplatine dienen
Anschluss einer externen
Wechselspannung für die externe
Motorfeldversorgung.
Durch einfaches Umverdrahten
kann die interne Motorfeld-
versorgung entfernt und
externe Wechselspannung an die
Klemmen D1 und D2 gelegt
werden.
Diese sollte extern über eine
entsprechend ausgelegte super-
flinke Halbleitersicherung
maximal 20A abgesichert
werden.

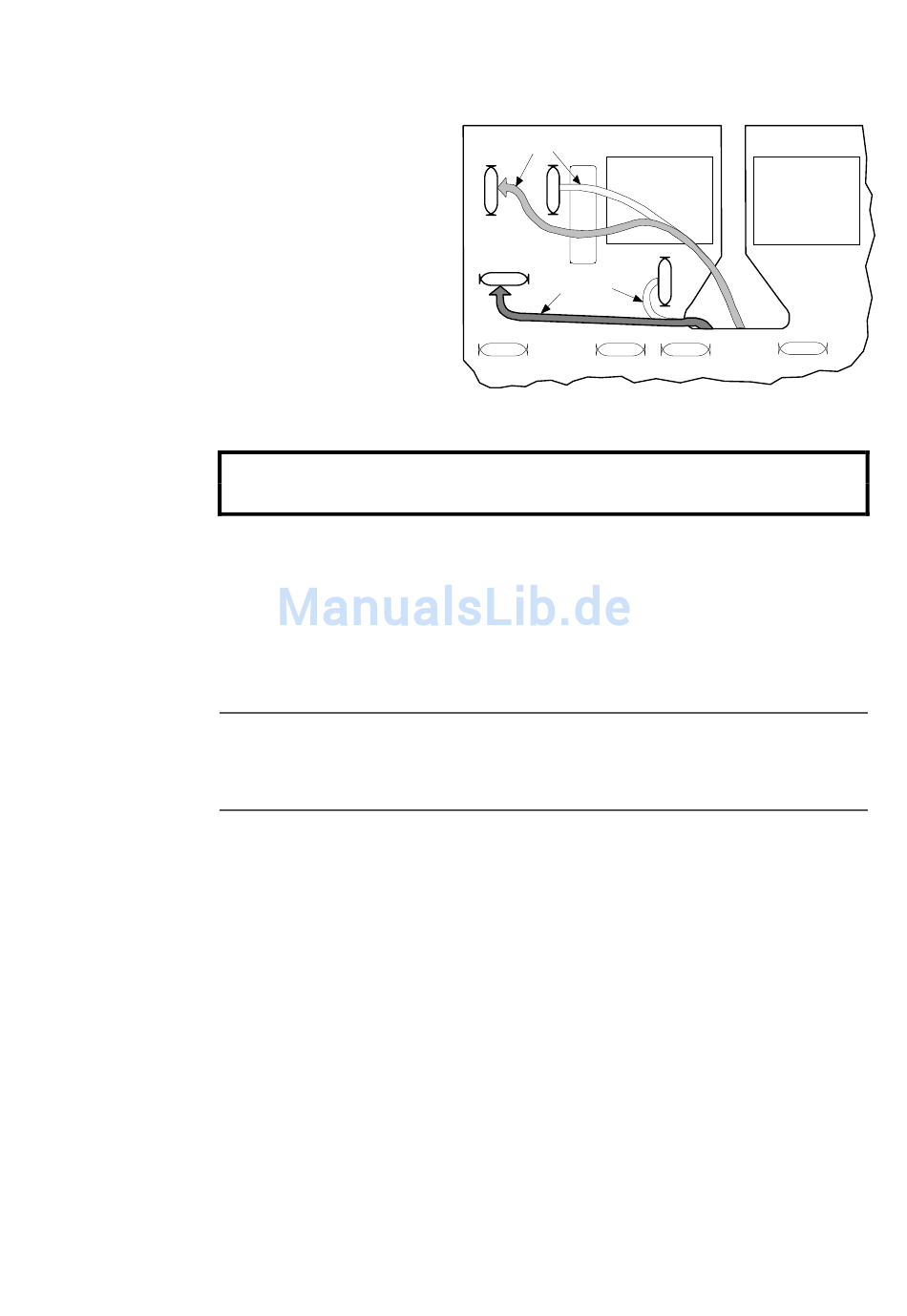

Vorgehensweise bei Neuverdrahtung
1. Die Befestigungsschrauben der Regelkarte (je 2) lösen und die Regelkarte entfernen, um die
Leistungsplatine freizulegen.
2. Die gelbe Drahtbrücke vom FASTON Stecker auf der linken Seite von Klemme D1
entfernen und an den auf der linken Seite der Karte liegenden Steckverbinder
"F8"anschließen.
3. Die rote Drahtbrücke vom FASTON Stecker in der Mitte zwischen den Klemmen D1 und
D2 entfernen und an den links auf der Karte liegenden Steckverbinder "F16" anschließen.
Bei externer Feldversorgung muss die Phasenlage am Eingang stimmen. Die
Einspeisung muss direkt oder indirekt über einen Trafo von Phase L1 (rot) und L2
(gelb) stammen. Dabei muss L1 mit D1 und L2 mit D2 verbunden sein.
Die externe Feldversorgung kann jetzt angeschlossen und die Netzspannung wieder
eingeschaltet werden.
Montage und Installation 3-29
LEISTUNGSPLATINE AH385621
dem
gelb
F8
die
F16
rot
für
WARNUNG!
Der Antrieb ist vom Netz zu trennen.
Vorsicht
D1 D2
D3 D4
