8-6 Wartung und Reparatur

591+ 2Q - Stromrichter

FRONTANSICHT

SEITENANSICHT

Phasenbaugruppe
D E
Sicherungsschrauben
Sicherungs-/Phasenanb.
C
B
Sicherung
Sicherungsschrauben
CT-Platte/Sicherung
A
Sicherungsschraube
CT-Platte/CT-Anschl.
Strom-
wandler
AC Eingangs
Netzschiene

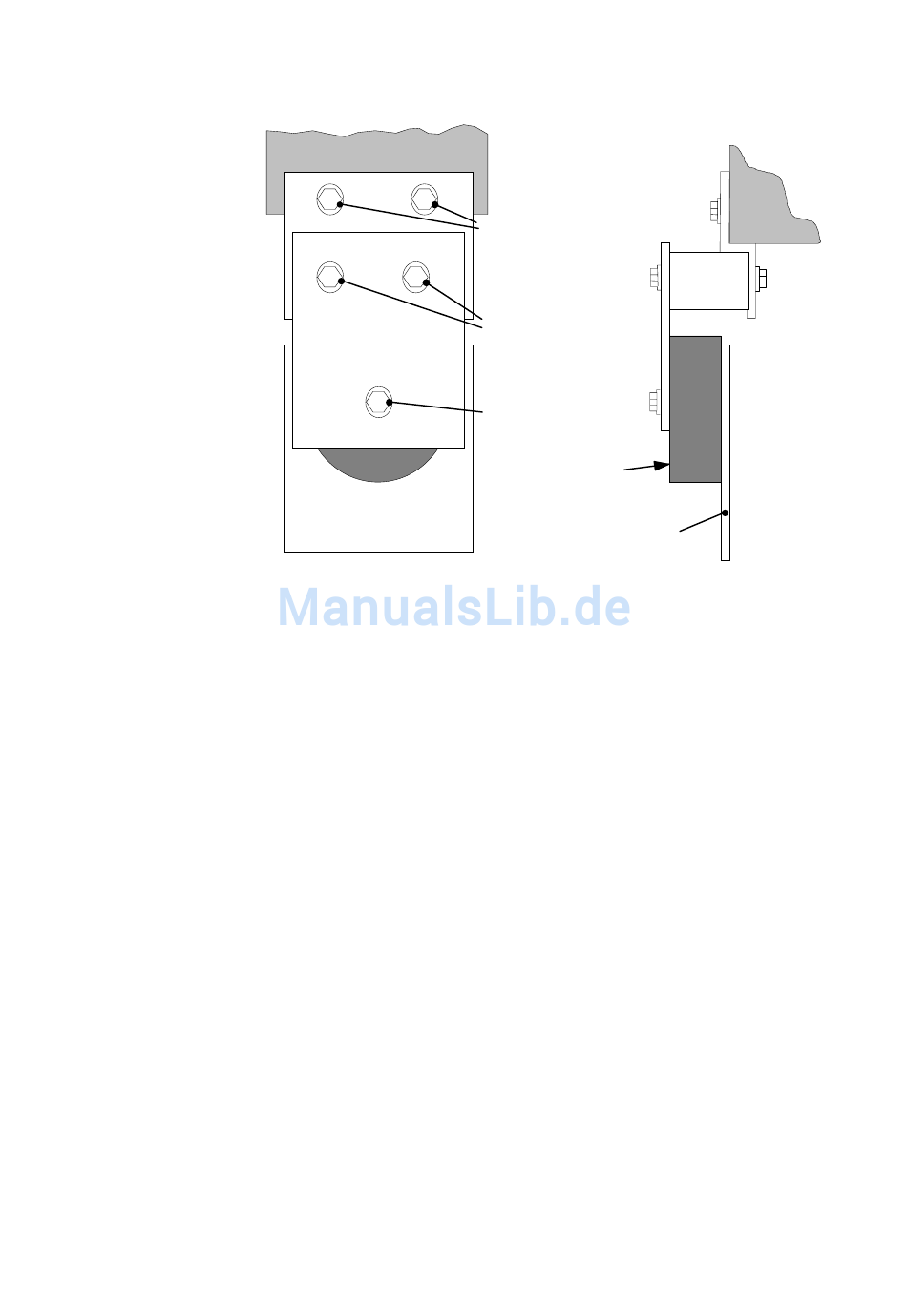

Abbildung 8-2 Sicherungswechsel bei einem 591+ Stromrichter
WICHTIG: Beim Zusammenbau ist eine zinkhaltige Verbindung zwischen den Sicherungen und
den Stromschienen sowie zwischen den Stromschienen und den Phasenbaugruppen
anzubringen (BICC BX1 - SSD DrivesTeile Nr. EA466241).
Achten Sie auf die korrekten Drehmomentanzugswerte, siehe Kapitel 11 "Technische
Spezifikation - Befestigungsarten und Anzugsdrehmomente".
Sicherungswechsel außerhalb des Geräts
Bei Arbeiten an den jeweiligen Sicherungsaufbauten:
1. Die M12 Schraube A entfernen.
2. Die zwei M12 Schrauben B und C lösen und die CT-Platte entfernen.
3. Die zwei M10 Schrauben D und E entfernen und den Sicherungsaufbau an der
Phasenbaugruppe befestigen.
4. Außerhalb des Geräts die jeweiligen Sicherungen austauschen.
5. Für den Zusammenbau die Punkte in umgekehrter Reihenfolge wiederholen.
