Programm Stopp / Geregeltes Abschalten (B8) - SSD Drives 590+ Produkthandbuch

4-24 Inbetriebnahme

Programm Stopp / Geregeltes Abschalten (B8)

590+ Digitale Stromrichter
Ein Programm Stopp wird durchgeführt, wenn die 24V Spannung
von Klemme B8 weggeschaltet wird.
Der Motor wird bis zum Stillstand unter den über die Parameter
PROG STOP ZEIT (Rampendauer) und PROG STOP I LIM
vorgegebenen Bedingungen gebremst.

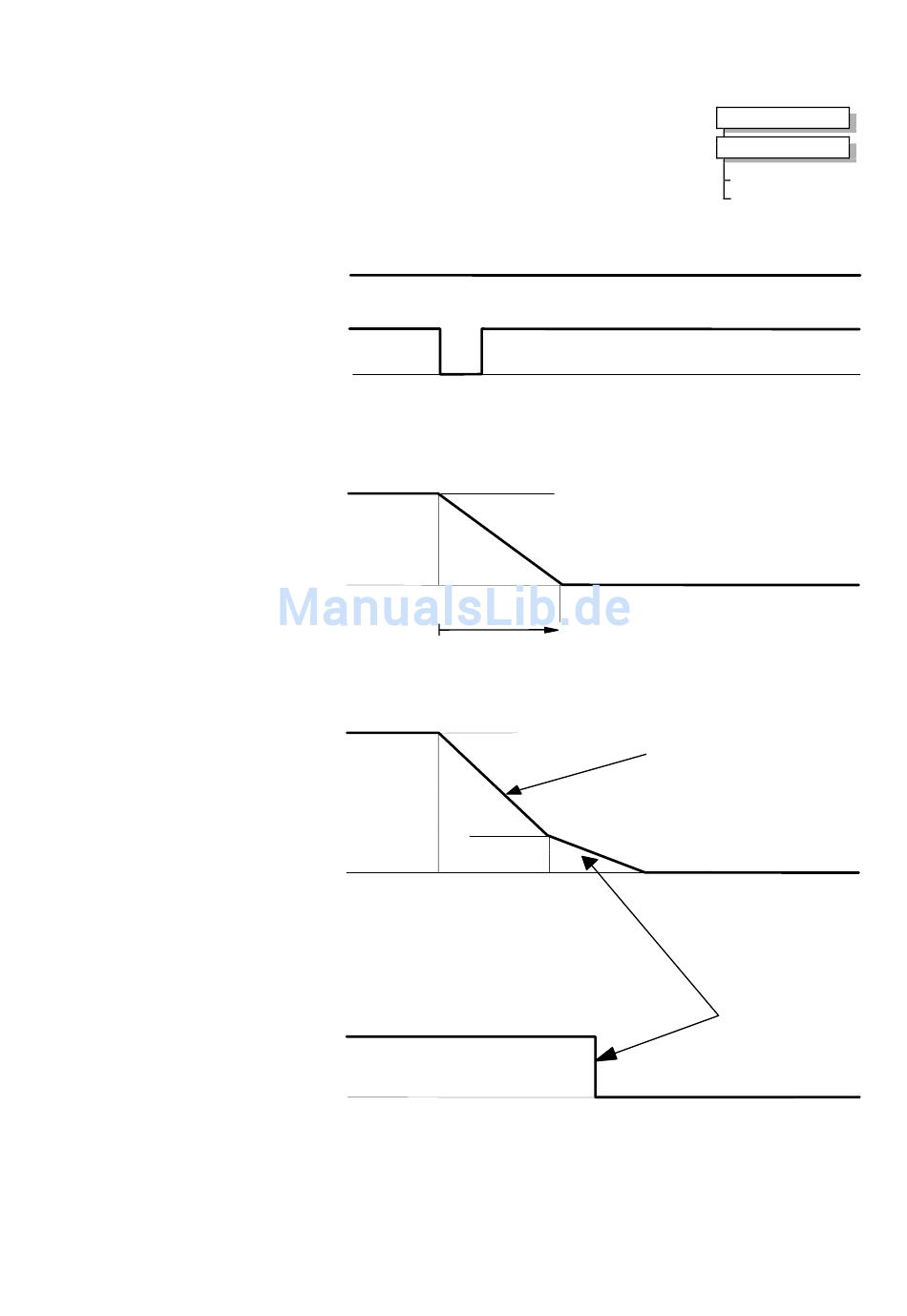

DREHZAHL SOLLWERT ( 100% )
Reglersignale
PROGRAMM
0%
DREHZAHL VORGABE
Drehzahlvorgabe
0%
IST-DREHZAHL
Ist-Drehzahl
0%
Anzeigen
ANTRIEB RUN LED
UND NETZSCHÜTZ
0%
ANTRIEB FREIGEGEBEN
PROGRAMM STOP ABLAUF
LED EIN ( PROGRAMM STOP FALSCH)
LED
(PROGRAMM STOP IST EINE
VERRIEGELTE FUNKTION)
AUS
100% = DREHZAHL SOLLWERT
PROG STOP ZEIT
VOREINST. 0,1 SEK
= DREHZAHL SOLLWERT
STILLSTANDS-
FENSTER
(VOREINST. 2%)
MMI Menühilfe
1
EINSTELLUNGEN
2
STOP RATE
PROG. STOP ZEIT
PROG. STOP I LIM
Vorgegeben durch PROG STOP I LIM
Massenträgheit, der Motorleistung un
Antrieb gesperrt und Schü
ANTRIEB RUN LED
UND NETZSCHÜTZ
FREIGABE ANTRIEB=GESPERRT
t
t
t
t
