Installation des Lüfters (1200-2700A)
Siehe auch Kapitel 11 "Technische Spezifikation - Steuerspannungsversorgung" für die korrekte
Anschlussspannung der Lüfter. Der im Lieferumfang enthaltene Lüfter sollte auf dem
Schrankdach montiert werden, mit oder ohne Verrohrung (siehe Installationszeichnung).
Der Antrieb ist über die im Lieferumfang enthaltenen Lüfter fremdbelüftet.
Als generelle Richtlinie sollten mindestens 150mm freier Luftraum oberhalb und unterhalb des
Antriebs für eine freie Luftzirkulation vorhanden sein.
Es wird von einer Luftzufuhr im Bodenbereich des Schranks mit einem Querschnitt von ca. 1m²
ausgegangen; dieser Wert ist im Sinne eines maximalen Luftdurchsatzes variabel und hängt vom
verwendeten Filter ab.
Der vorgesehene Lüfteranbau ist wie abgebildet permanent verdrahtet.
115V ac
1
L
2
N
3
L
4
N
PE/GRD
230V ac
1
L
2
N
3
L
4 N
PE/GRD

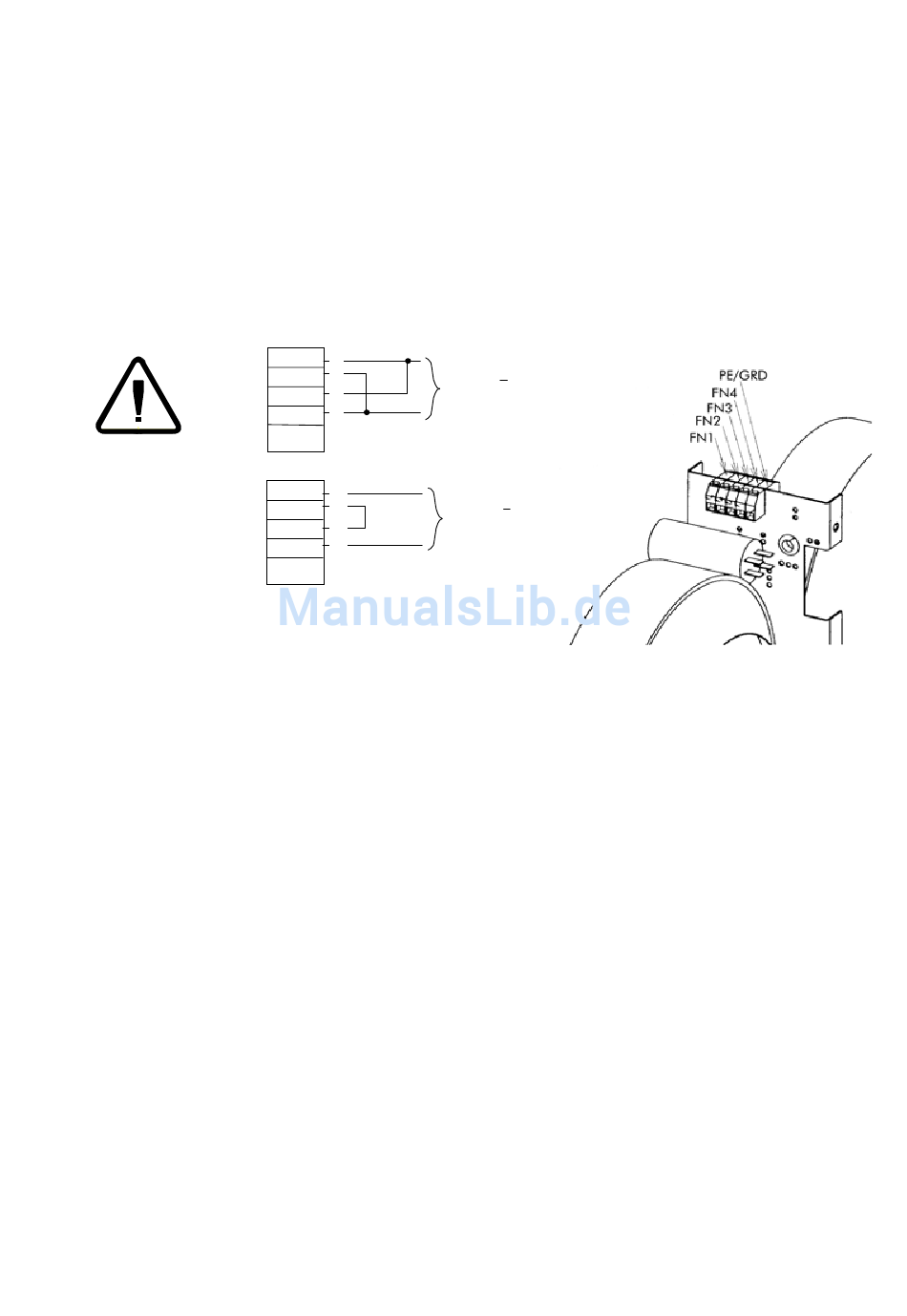

Abbildung 3-2
Lüfter-Verdrahtungsplan
Es wird empfohlen, immer die spezifizierte Netzdrossel für den Betrieb mit dem
Stromrichter einzusetzen, um eine Kurzschlussspannung von 4% in der Netzzuleitung zu
gewährleisten und dadurch Überströme aufgrund des Kommutierungskurzschlusses zu
vermeiden. Das Netz auf der Versorgungsseite des Stromrichters darf eine Kurzschlussspannung
von u =2% keinesfalls unterschreiten. Siehe auch Kapitel 11 "Technische Spezifikation -
k
Dreiphasige Netzdrossel".
Montage und Installation 3-5
L
115V ac + 10%
50/60Hz
4.5A
N
L
230V ac + 10%
50/60Hz
2.25A
N
