Digitale Ausgänge - SSD Drives 590+ Produkthandbuch

6-32 Programmieren von Anwendungen
In diesem
MMI Menühilfe
1
SYSTEM
2
ZUORDNEN E/A
3
DIG AUSG
4
DIG AUSG (B5)
4
DIG AUSG (B6)
4
DIG AUSG (B7)
SCHALTSCHWELLE
BETRAG
QUELLADRESSE
INVERTIERT
DIGITALE AUSGÄNGE
DIG AUSG (B5)
77 – [ 97] INPUT
FALSCH – [359] INVERTIERT
0,00 % – [195] SCHALTSCHWELLE
WAHR – [ 43] BETRAG
– DIG AUSG (B5)
Funktionsblock können binäre und
Gleitpunktwerte verarbeitet und als binärer
Status auf einen digitalen Ausgang
geschrieben werden. Der Eingang dieses
Softwareblocks kann mit jeder gültigen Tag
Adresse des Blockschaltbilds verzeigert
werden.
Parameterbeschreibung
EINGANG
(QUELLADRESSE)
Entspricht der Tag Adresse des Parameters, dessen Status ausgegeben wird, siehe "Besondere
Verbindungen" Seite 6-2.
INVERTIERT
Wählt den invertierten Ausgang.
SCHALTSCHWELLE
(SCHALTSCHWELLE)
Schwellenwert, der überschritten werden muss, um den Ausgang auf WAHR zu setzen.
BETRAG
Wenn dieser Parameter auf WAHR geschaltet wird, wird der Eingangsparameter einer
Betragsbildung unterzogen.
DIG AUSG (B5) bis DIG AUSG (B7)
Status des digitalen Ausgangs.
Siehe Beschreibung DIAGNOSE Funktionsblock auf Seite 6-22.

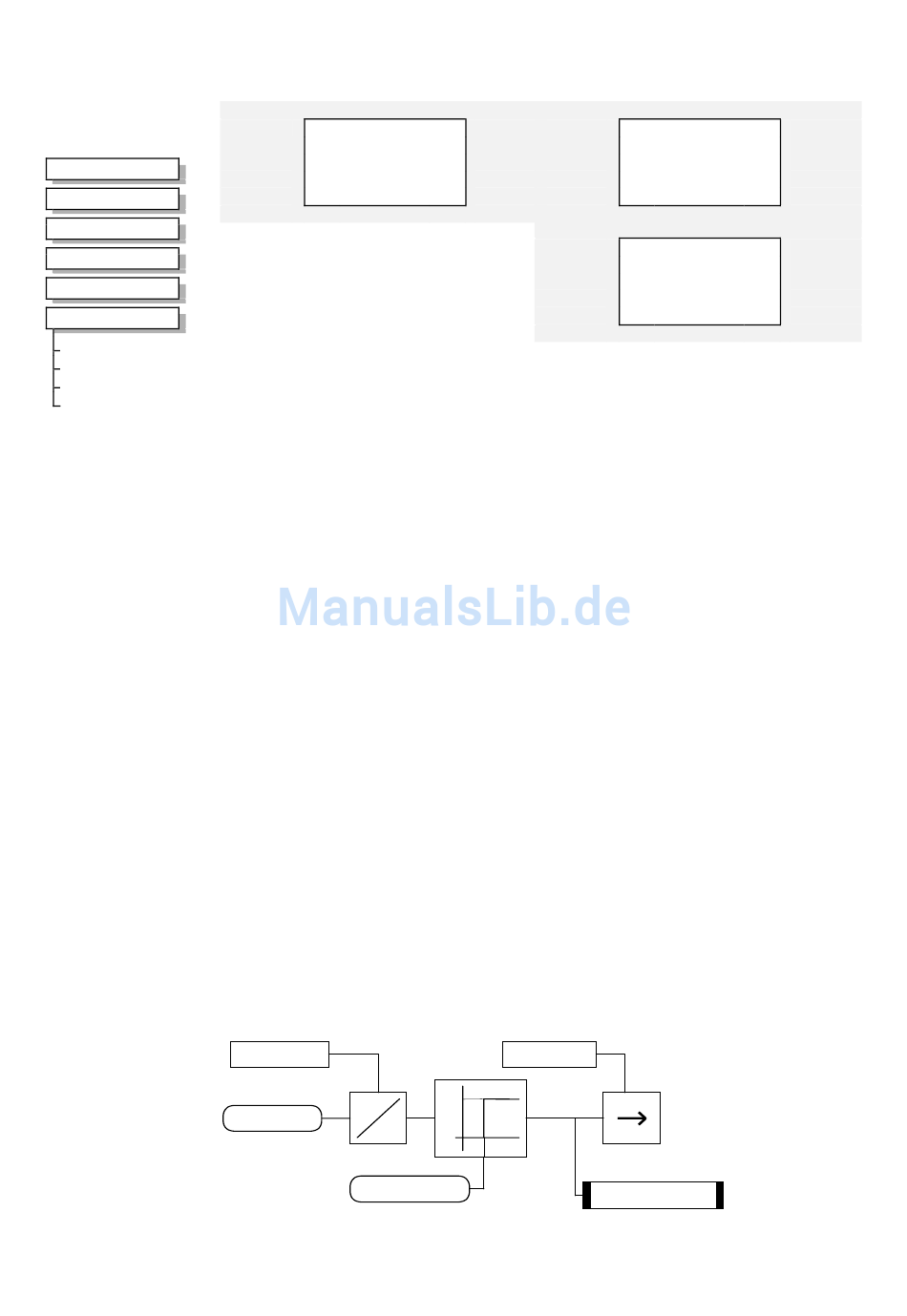

Funktionsbeschreibung
Konfigurierbare digitale Ausgänge
BETRAG
X
EINGANG
SCHALTSCHW ELLE
–
– FALSCH – [360] INVERTIERT
–
–
[ 74] – AUS
FALSCH – [361] INVERTIERT
0 : FALSCH
1 : WAHR
0 : FALSCH
1 : WAHR
0 : AUS
1 : EIN
INVERTIERT
1
|X| IP OP
0
%
DIG AUSG (B6)
122 – [ 98] EINGANG
0,00 % – [196] SCHALTSCHWELLE
WAHR – [ 44] BETRAG
– DIG AUSG (B6)
DIG AUSG (B7)
125 – [ 99] EINGANG
0,00 % – [197] SCHALTSCHWELLE
WAHR – [ 45] BETRAG
– DIG AUSG (B7)
Bereich: 0 bis 549
Bereich: Siehe unten
Bereich: -300,00 bis 300,00%
Bereich: Siehe unten
Bereich: Siehe unten
DIAGNOSE
590+ Digitale Stromrichter
–
–
–
–
[ 75] – AUS
–
–
–
–
[ 76] – AUS
