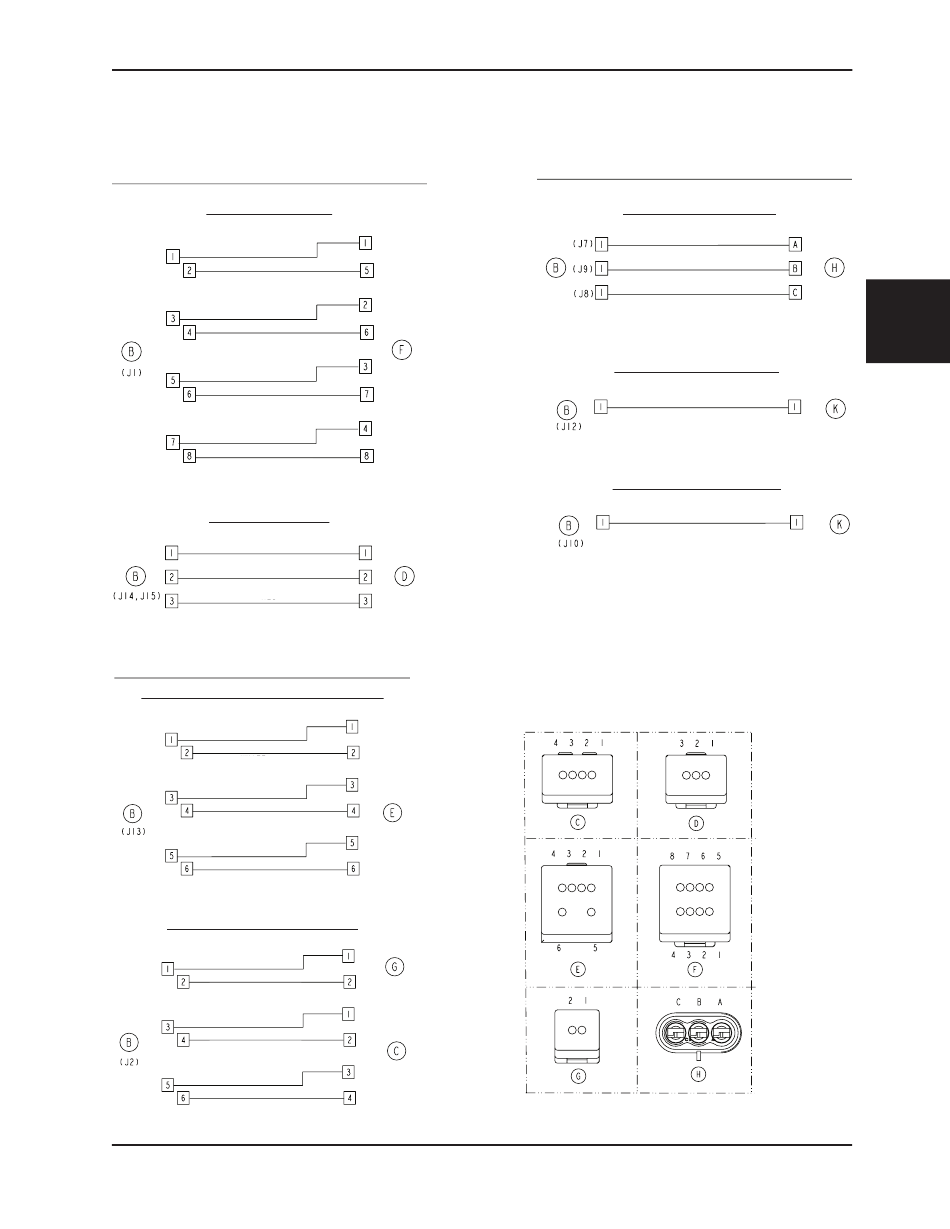

SCHAlTPlAN DER ElEKTRONIKEINHEIT

ARTIKEL
ANSCHLUSS
HYDRAULIK - 22 AWG
BLAU
ORANGE
WEISS
ROT
BRAUN
GRÜN
GELB
SCHWARZ
SCHALTER - 22 AWG
SCHWARZ
GRÜN
ROT
ARTIKEL
ANSCHLUSS
TRAGBARER PROGRAMMIERER - 22 AWG
ROT
WEISS
BRAUN
BLAU
GRÜN
SCHWARZ
HALL-EFFEKT-SENSOR - 22 AWG
SCHWARZ
ROT
BRAUN
WEISS
GRÜN
BLAU
www.stryker.com
Hinweise zur Fehlersuche
ANSCHLUSS
ARTIKEL
ANSCHLUSS
ARTIKEL
6510-009-005 REV A
ARTIKEL
ANSCHLUSS
MOTORSEILZUG - 14 AWG
BLAU
SCHWARZ
GRÜN
BATTERIE POSITIV - 14 AWG
ROT
BATTERIE NEGATIV - 14 AWG
SCHWARZ
Zurück zum Inhaltsverzeichnis
ANSCHLUSS
ARTIKEL
Deutsch
3-69
