INSTAllIEREN DES ABSCHAlTSySTEMS IN DER TRAGENBEFESTIGUNG

WARNUNG
Das Abschaltsystem in der Tragenbefestigung muss vor
Inbetriebnahme der Trage korrekt positioniert werden. Wird das
Abschaltsystem in der Tragenbefestigung nicht installiert, können
Patient oder Bediener verletzt und/oder das Fahrzeug beschädigt
werden.
Trage und Befestigungssystem verfügen über eine integrierte
Abschaltung in der Tragenbefestigung, die den Tragenmotor
deaktiviert, wenn die Trage in der Tragenbefestigung gesichert
Deutsch
ist. Die Bolzen an der Befestigung vor der Installation des
Abschaltbügels gut festziehen. Vor Inbetriebnahme der Trage den
Abschaltbügel auf der Schienenklemmenbaugruppe installieren.
1. Die Trage in Ladeposition bringen (jede Position, in der
sich die Laderollen des Kopfteils auf Fahrzeugbodenhöhe
befinden).
2. Die Stoßstange des Fahrzeugs (sofern möglich) hochklappen.
3. Die Trage zur offenen Tür des Patientenabteils rollen.
4. Die Trage vorschieben, bis sich die Laderollen auf
dem Boden des Patientenabteils befinden und der
Sicherheitsbügel den Sicherheitshaken passiert hat.
5. Für maximalen Spielraum zum Anheben des Basisgestells
die Trage zurückziehen, bis der Sicherheitsbügel im
Sicherheitshaken einklinkt.
6. Das Basisgestell anheben und die Trage unter Einhaltung der
entsprechenden Ladeanweisungen in das Patientenabteil
schieben.
7. Das ausgezogene Kopfteil der Trage in die Geweihstange
der Tragenbefestigung arretieren und den Tragenpfosten in
der Schienenklemme der Befestigung sichern.
8. Den Abschaltbügel entlang der Schienenklemme justieren,
bis das diamantförmige Zeichen auf dem Sensorgehäuse
auf den Blindnietkopf ausgerichtet ist, wie in Abbildung 7
dargestellt.
9. Zur Anbringung
Schienenklemmenbaugruppe die Bolzen mit einem T27
Torx-Schlüssel gut festziehen.
10. Den Knopf Einziehen (–) drücken, um eine Motordrehung,
während sich die Trage in der Befestigung befindet,
auszuschließen. Die Akkuanzeige leuchtet dann immer noch.
Schaltet sich der Motor ein, den Abschaltbügel neu justieren.
WARNUNG
• Nicht versuchen, die Trage zu bedienen, wenn sie in eine
Tragenbefestigung eingesetzt ist.
• Das Abschaltsystem in der Tragenbefestigung ist nur ein
Hilfsmittel zur Deaktivierung der Elektronik. Wird es für
einen anderen Zweck verwendet, kann es zu Schäden am
Produkt und/oder Verletzungen des Patienten und/oder
Bedieners kommen.
• Bei einem mit dieser Trage verwendeten Krankenwagen
muss das Abschaltsystem in der Tragenbefestigung
installiert sein.
Zurück zum Inhaltsverzeichnis
3-22
Installation der Tragenbefestigung
des Abschaltbügels an
6510-009-005 REV A

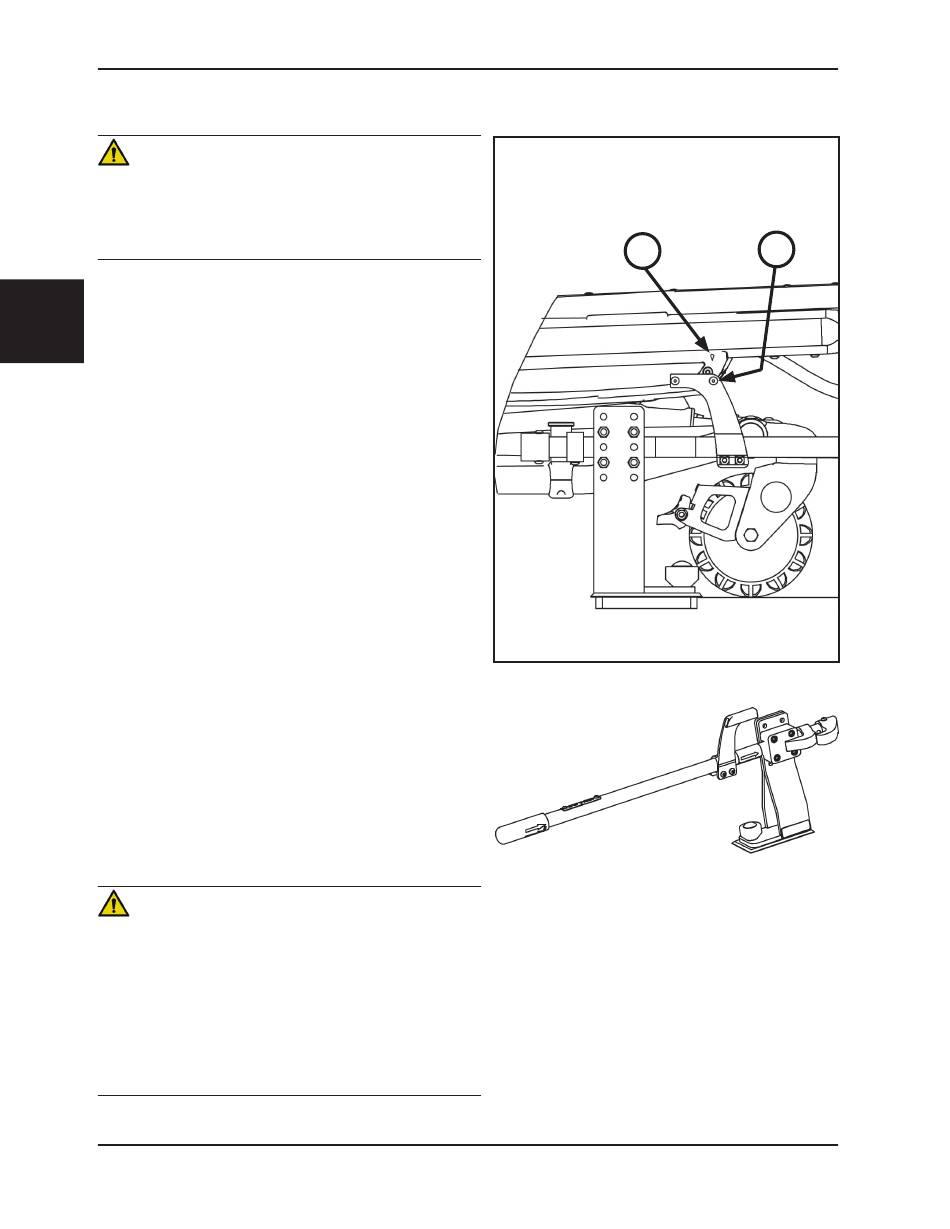

Hinweis: Das diamantförmige Zeichen (A) auf
der Abdeckung des Sensorgehäuses auf den
Blindnietknopf (B)
ausrichten.
A
Abbildung 7: Trage rastet in Tragenbefestigung ein
die
Abbildung 8: Abschaltmodul in der
Tragenbefestigung
auf dem Abschaltsystem
B
