2.3 Montage und elektrischer Anschluss
GEFAHR!
Bei Montage mit 230-V-Geräten unter einer gemeinsamen Abdeckung,
z. B. Steckdosen, besteht im Fehlerfall Gefahr durch elektrischen Schlag!
Elektrischer Schlag kann zum Tod führen.
Ausschließlich die vormontierte Kunststoffschraube als Sicherungsschraube
verwenden!
VORSICHT!
Elektrostatische Entladung.
Gerätedefekt.
Gerät nur mit Abdeckung betreiben.
Gerät montieren und anschließen
(1) Anschlussklemmen-Einsatz
(2) Design-Rahmen
(3) Elektronik-Aufsatz
(4) Abdeckung
(6) Sicherungsschraube (Kunststoff)
Die Verlegebedingungen für SELV sind zu beachten.
Die Eingangsleitungen nicht parallel zu Netzleitungen verlegen. Andernfalls kann es zu
Signalstörungen kommen.
Empfehlung: Tiefe Gerätedose benutzen!
Die optimale Montagehöhe beträgt ca. 1,5 m.
o
Die Abdeckung (4) abnehmen (Bild 2).
o
Den Anschlussklemmen-Einsatz (1) und den Elektronik-Aufsatz (3) voneinander trennen.
Art.-Nr. CO2..2178..
Montage, elektrischer Anschluss und Bedienung

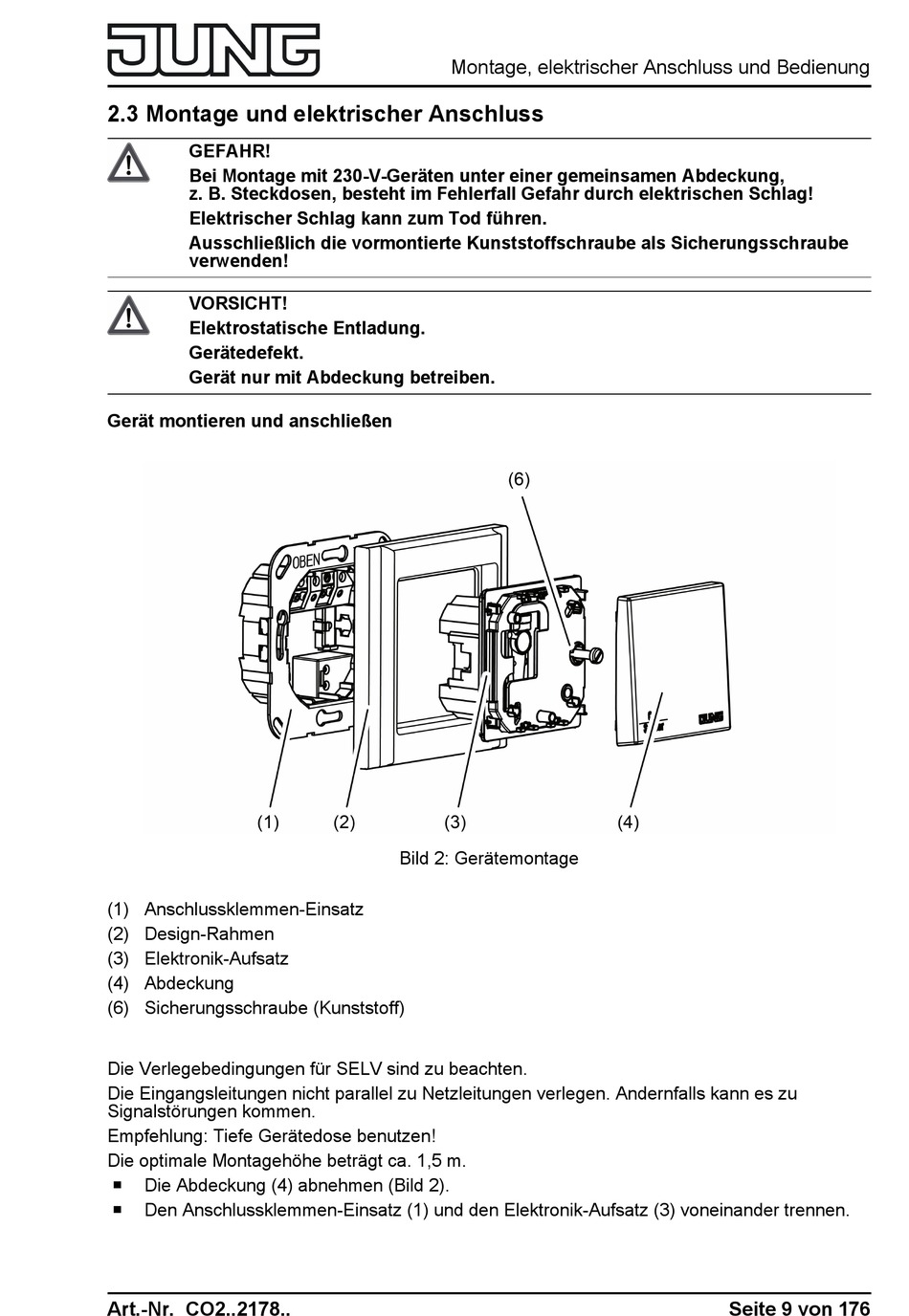

Bild 2: Gerätemontage
