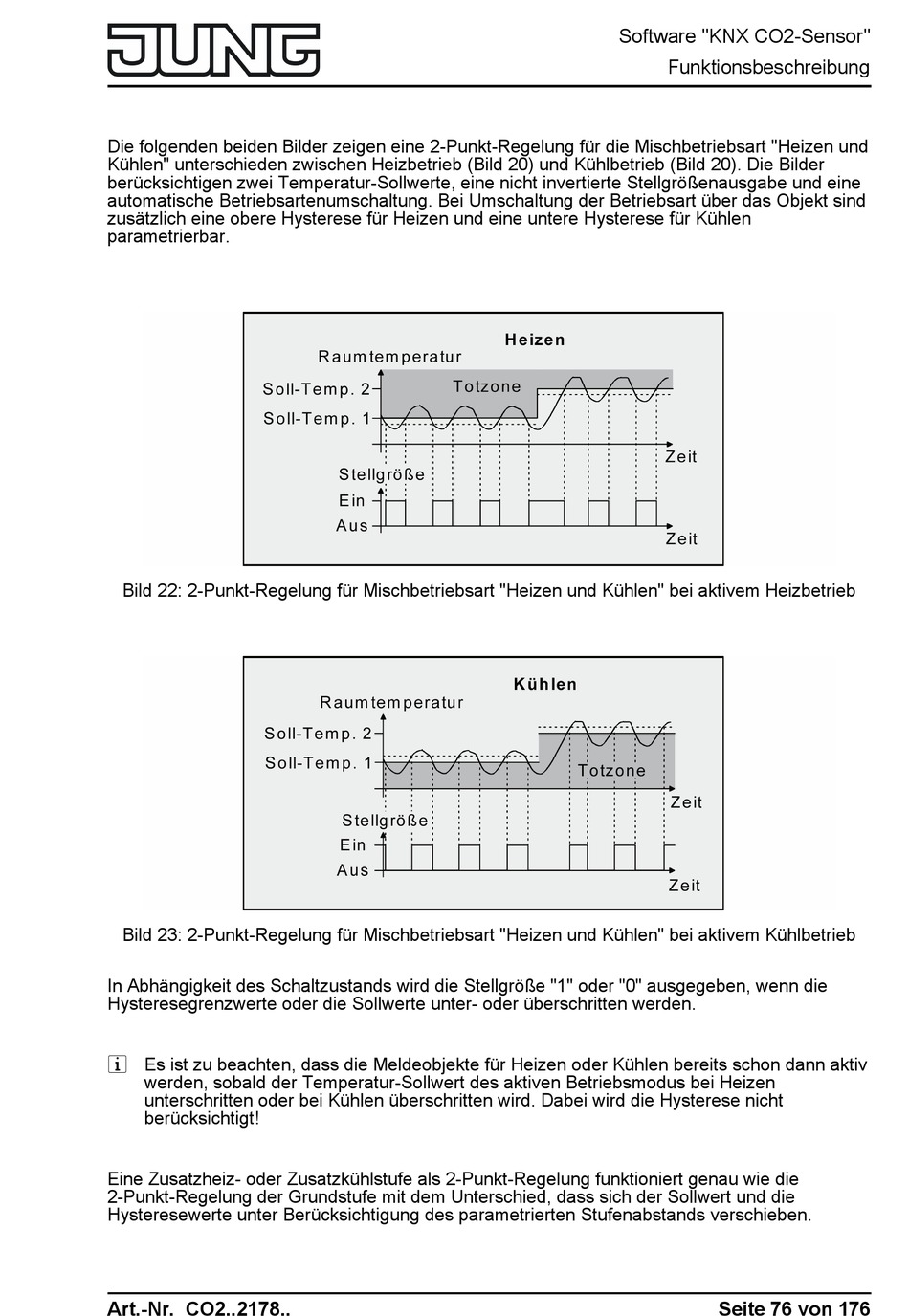

Die folgenden beiden Bilder zeigen eine 2-Punkt-Regelung für die Mischbetriebsart "Heizen und
Kühlen" unterschieden zwischen Heizbetrieb (Bild 20) und Kühlbetrieb (Bild 20). Die Bilder
berücksichtigen zwei Temperatur-Sollwerte, eine nicht invertierte Stellgrößenausgabe und eine
automatische Betriebsartenumschaltung. Bei Umschaltung der Betriebsart über das Objekt sind
zusätzlich eine obere Hysterese für Heizen und eine untere Hysterese für Kühlen
parametrierbar.
Bild 22: 2-Punkt-Regelung für Mischbetriebsart "Heizen und Kühlen" bei aktivem Heizbetrieb
Bild 23: 2-Punkt-Regelung für Mischbetriebsart "Heizen und Kühlen" bei aktivem Kühlbetrieb
In Abhängigkeit des Schaltzustands wird die Stellgröße "1" oder "0" ausgegeben, wenn die
Hysteresegrenzwerte oder die Sollwerte unter- oder überschritten werden.
i Es ist zu beachten, dass die Meldeobjekte für Heizen oder Kühlen bereits schon dann aktiv
werden, sobald der Temperatur-Sollwert des aktiven Betriebsmodus bei Heizen
unterschritten oder bei Kühlen überschritten wird. Dabei wird die Hysterese nicht
berücksichtigt!
Eine Zusatzheiz- oder Zusatzkühlstufe als 2-Punkt-Regelung funktioniert genau wie die
2-Punkt-Regelung der Grundstufe mit dem Unterschied, dass sich der Sollwert und die
Hysteresewerte unter Berücksichtigung des parametrierten Stufenabstands verschieben.
Art.-Nr. CO2..2178..
Software "KNX CO2-Sensor"
Funktionsbeschreibung
Seite 76 von 176
