Sensor
1
2
Präsenzmelder/Deckenwächter
Standard
ETS-Produktfamilie:
Produkttyp:
Funktionsbeschreibung:
3
Der Präsenzmelder Standard dient zur Anwesenheitsüberwachung (Betriebsart Präsenzmelderfunktion) wie auch zur Bewegungserkennung
(Betriebsart Deckenwächterfunktion) in Innenräumen.
In beiden Betriebsarten stehen 2 Ausgangskanäle zur Verfügung, die getrennt voneinander parametrierbar sind.
Das Gerät ist mit einer Alarmfunktion beim Abziehen vom Busankoppler ausgestattet.
Die Einstellung der Betriebsarten Deckenwächter und Präsenzmelder erfolgt bei der Parametrierung des Gerätes durch die Software ETS.
Eine nachträgliche Umschaltung zwischen den Betriebsarten ist nicht möglich. Um die Betriebsart zu wechseln ist eine Neuprogrammierung
notwendig.
Der Präsenzmelder Standard ist als Einzelgerät einsetzbar und wird ausschließlich an der Raumdecke montiert und überwacht eine unter ihm
liegende Fläche.
Er arbeitet mit einem Passiv-Infrarot-Sensor (PIR) und reagiert auf Wärmebewegung, ausgelöst durch Personen, Tiere oder Gegenstände.
Verwendung mehrerer Präsenzmelder Standard in einem Raum, um den Erfassungsbereich zu erweitern, ist nicht möglich. Beide Geräte würden
sich gegenseitig beeinflussen. Auch die Verwendung des Präsenzmelders Standard in Verbindung mit einem Präsenzmelder Universal ist nicht
möglich!
Ein Präsenzmelder dient dazu, das Licht bei Bewegungserfassung helligkeitsabhängig einzuschalten und dann wieder auszuschalten, wenn es
nicht mehr benötigt wird. Das ist der Fall, wenn es ohne zusätzliches Kunstlicht bereits ausreichend hell ist oder niemand mehr anwesend ist.
Es wird also die „Präsenz" einer Person in Abhängigkeit einer eingestellten Helligkeit erfasst.

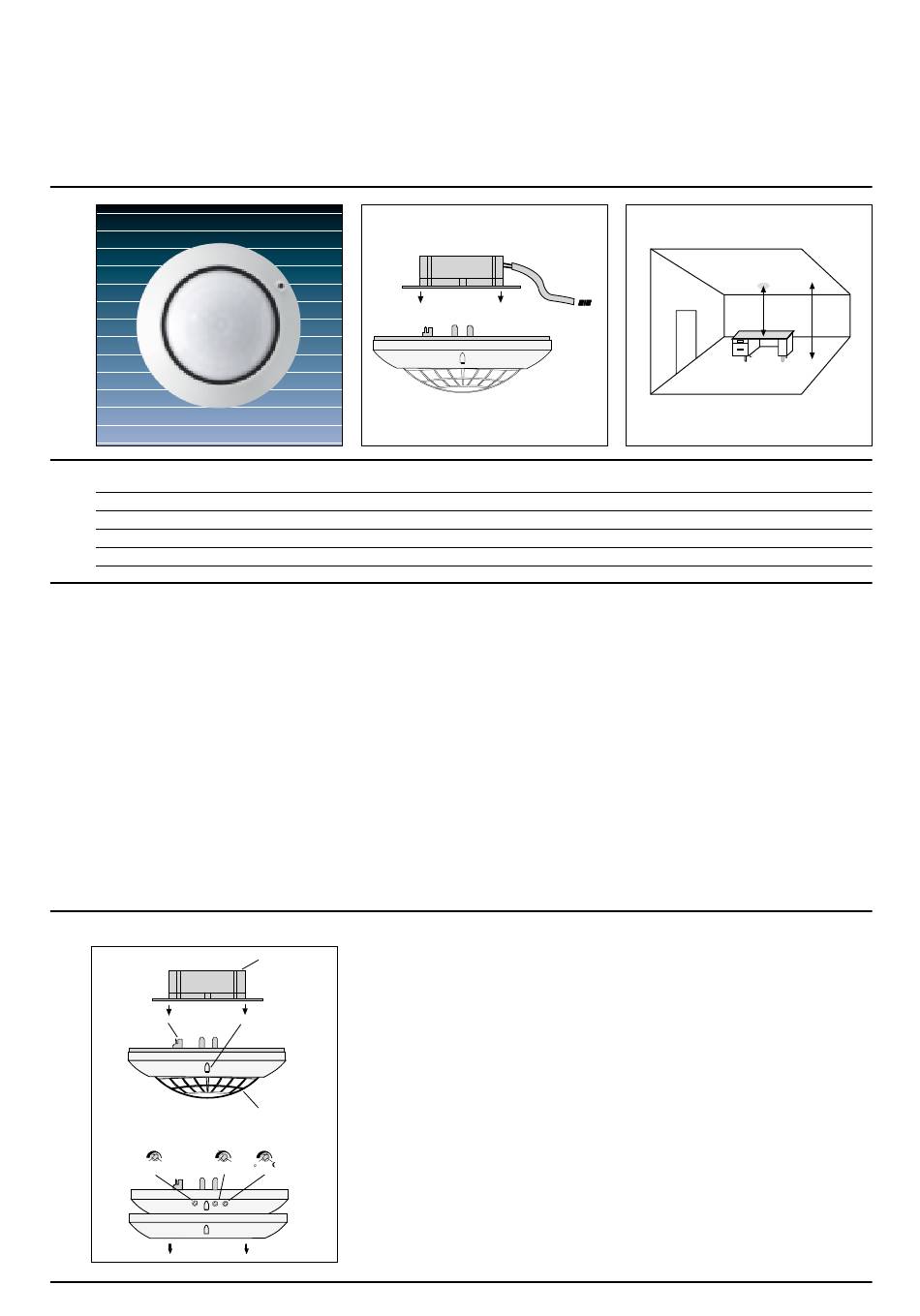

Darstellung:
3
Anwendungsschnittstelle
sens
time
max
min
max
186
Phys. Sensoren
Bewegungsmelder/Präsenzmelder Standard
Abmessungen:
Ø
Busankoppler UP
Höhe
Helligkeitssensor
Erfassungsfeld
lux
min
Busankoppler UP
Anschlussbild
Art.-Nr.
3360
104 mm
40 mm
1,7 m
Montageort
Bedienelemente:
1 Potentiometer zur stufenlosen Reduzierung
der Reichweite zwischen 100 % und 20 %
1 Potentiometer zur Einstellung der zusätzli-
chen Sendeverzögerung um ± 50 %
1 Potentiometer zur Feineinstellung der per
Software vorgegebenen Dämmerungsstufe
1 Helligkeitssensor
2,5 m
Werbung
Verwandte Anleitungen für Jung 3360
Inhaltszusammenfassung für Jung 3360
- Seite 1 Busankoppler UP 1,7 m 2,5 m Anschlussbild Montageort Art.-Nr. Präsenzmelder/Deckenwächter Standard 3360 ETS-Produktfamilie: Phys. Sensoren Produkttyp: Bewegungsmelder/Präsenzmelder Standard Funktionsbeschreibung: Der Präsenzmelder Standard dient zur Anwesenheitsüberwachung (Betriebsart Präsenzmelderfunktion) wie auch zur Bewegungserkennung (Betriebsart Deckenwächterfunktion) in Innenräumen. In beiden Betriebsarten stehen 2 Ausgangskanäle zur Verfügung, die getrennt voneinander parametrierbar sind.
- Seite 2 Präsenzmelder Standard Art.-Nr. 3360 Technische Daten: Versorgung instabus EIB Spannung: 24 V DC (+6 V / –4 V) Leistungsaufnahme: typ. 150 mW Anschluss: instabus Anschluss- und Abzweigklemme Versorgung extern – Verhalten bei Spannungsausfall Nur Busspannung: Keine Reaktion (Bei Busspannungsausfall werden aktive Bewegungserkennungen bzw.
- Seite 3 ETS-Suchpfad: ETS-Symbol ETS-Produktfamilie: Phys. Sensoren Produkttyp: Bewegungsmelder/Präsenzmelder Standard Hinweis: Die Software-Applikation ist unter www.jung.de im Internet abrufbar. Die Applikation setzt die ETS 2 Version 1.2a voraus. Das Update wird mit der Produktdatenbank mitgeliefert. Beachten Sie die Installationsanweisungen. Applikationen: Kurzbeschreibung: Name: Version: Präsenz Standard...
- Seite 4 Präsenzmelder Standard Art.-Nr. 3360 Objektbeschreibung: 0 – 1 Schalten: 1 Bit Objekt zum Senden von Schalttelegrammen (EIN, AUS) 0 – 1 Dimmwert: 1 Byte Objekt zum Aussenden von z.B. Werttelegrammen (0 – 255) 0 – 1 Lichtszenennebenstelle: 1 Byte Objekt zum Aufrufen bzw. zum Speichern von Lichtszenen (1 – 64) 2 –...
-
Seite 5: Funktionsbeschreibung
Präsenzmelder Standard Art.-Nr. 3360 Funktionsschaltbilder: 1.) AUS-Telegramm Sendeverzögerung Basis - Ja - 1 Bit 1.) EIN-Telegramm Sendeverzögerung Faktor - Nein - 1 Byte 2.) gesperrt Automatisches Datenformat des Befehl nach Abziehen des Abziehen des Alarm Rücksetzen der Sendeverzögerung Anwendungsmoduls Alarmobjekts... - Seite 6 Präsenzmelder Standard Art.-Nr. 3360 Funktionsbeschreibung: Bei Abzug des Anwendungsmoduls wird nach abgelaufener Sendeverzögerung ein Alarmtelegramm mit dem parametrierten Alarmwert (1 ... 255 = Alarm aktiv) gesendet. Bei Busspannungsausfall und Busspannungswiederkehr wird kein erneutes Alarmtelegramm gesendet. Nach erneutem Aufstecken des Anwendungsmodul ist das Gerät gesperrt (Gerät ist nicht funktionsfähig).
- Seite 7 Präsenzmelder Standard Art.-Nr. 3360 Funktionsbeschreibung: b) des Helligkeitssignals: Der als Dämmerungsstufe auszuwertende und einstellbare Helligkeitsbereich ist größer als bei der Betriebsart Deckenwächter. Erst nach Überschreiten des doppelten Werts der eingestellten Dämmerungsstufe (Abschalthelligkeit) wird auch bei vorhandener Präsenz, nach min. 10 Minuten das parametrierte Telegramm am Ende der Erfassung gesendet.
-
Seite 8: Teach-In-Funktion
Präsenzmelder Standard Art.-Nr. 3360 Funktionsbeschreibung: gemessene Umgebungs- helligkeit Bereich 3 Abschaltschwelle (Dämmerungsstufe + Hysterese) Bereich 2 Dämmerungsstufe 100 % Hysterese (Korrekturfaktor: 0) Bereich 1 gemessene Umgebungs- helligkeit Bereich 3 Abschaltschwelle (Dämmerungsstufe Bereich 2 + Hysterese) 140 % Hysterese (Korrekturfaktor: + 5) Dämmerungsstufe... - Seite 9 Präsenzmelder Standard Art.-Nr. 3360 Funktionsbeschreibung: • Triggerfunktion Über das Triggerobjekt kann das Gerät in beiden Betriebsarten dazu veranlasst werden, die Telegramme der beiden Ausgangsobjekte zu versen- den, obwohl keine Bewegung erkannt worden ist. Das Eintreffen eines Telegramms über das Triggerobjekt mit dem Wert = 1 wird wie eine erfasste Bewegung verarbeitet.
- Seite 10 Präsenzmelder Standard Art.-Nr. 3360 Parameter: Beschreibung: Werte: Kommentar: Allgemein Betriebsart Präsenzmelder Dieser Parameter legt die Betriebsart fest. Deckenwächter Funktion Ausgang 1 keine Funktion Dieser Parameter legt die Funktion des Ausgangs 1 Schalten fest. Dimmwertgeber Lichtszenennebenstelle Funktion Ausgang 2 (VZ) keine Funktion...
- Seite 11 Präsenzmelder Standard Art.-Nr. 3360 Parameter: Beschreibung: Werte: Kommentar: Auswertung einer Erfassung, Ausgang 1 Telegramm zu Beginn der Erfassung senden? Dieser Parameter legt fest, ob zu Beginn einer NEIN Erfassung ein Telegramm ausgesendet werden soll. Telegramm zu Beginn der Erfassung EIN-Telegramm...
- Seite 12 Präsenzmelder Standard Art.-Nr. 3360 Parameter: Beschreibung: Werte: Kommentar: Zyklisches Senden 1 s; 2,1 s; 4,2 s; 8,4 s; 17 s; 34 s; Zeitbasis für das Zyklische Senden. Basis (VZ) 1,1 min; 2,2 min; 4,5 min; 9 min; Zyklisches Senden = Basis x Faktor 18 min;...
- Seite 13 Präsenzmelder Standard Art.-Nr. 3360 Parameter: Beschreibung: Werte: Kommentar: Sperrfunktion Sperrfunktion freigegeben Dieser Parameter kann die Sperrfunktion freigeben. gesperrt Polarität des Sperrobjekts 0 = freigegeben, Die Sperrfunktion ist bei einem Objektwert 1 = gesperrt = 1 aktiviert. 1 = freigegeben, Die Sperrfunktion ist bei einem Objektwert 0 = gesperrt = 0 aktiviert.
- Seite 14 Präsenzmelder Standard Art.-Nr. 3360 Parameter: Beschreibung: Werte: Kommentar: Sperrfunktion Lichtszenennummer bei 1 ... 64, 1 Bei Busspannungswiederkehr wird ein Lichtszenen- Busspannungswiederkehr (1 ... 64) abruf-Telegramm ausgesendet. Nur bei Funktion Ausgang 1 = "Lichtszenenneben- stelle"! Ausgang 2: Telegramm bei Busspannungswiederkehr Dieser Parameter legt fest, ob bei Busspannungs-...
- Seite 15 Präsenzmelder Standard Art.-Nr. 3360 Bemerkungen zur Software • Bewegungserfassung Unter einer Bewegung versteht man den Zeitraum vom Anfang des ersten Erfassungsimpulses zuzüglich der Standardverzögerung (10 s), welche mit der letzten steigenden Flanke der Wärmebewegung beginnt, und der zusätzlichen Sendeverzögerung. Wärme- Standard- zusätzliche...
- Seite 16 Präsenzmelder Standard Art.-Nr. 3360 Bemerkungen zur Hardware • Den Präsenzmelder nicht direkt in der Nähe einer Wärmequelle, z.B. Leuchte, montieren. Das abkühlende Leuchtmittel kann von der PIR- Sensorik als Wärmeänderung erkannt werden und zu erneuter Bewegungserkennung führen. Ggf. Erfassungsbereich mit beiliegender Aufsteckblende einschränken.
- Seite 17 Präsenzmelder Standard Art.-Nr. 3360 Einstellung Nach Montage und Programmierung mit der ETS ist es möglich, die in der Software gemachten Einstellungen in einem vorgegebenen Bereich mit Hilfe von Potentiometern am Gerät zu verän- dern. Zum Einstellen der Helligkeit, der Einschaltzeit und der Empfindlichkeit zunächst den Zierring (4) vom Präsenzmelder abziehen.
