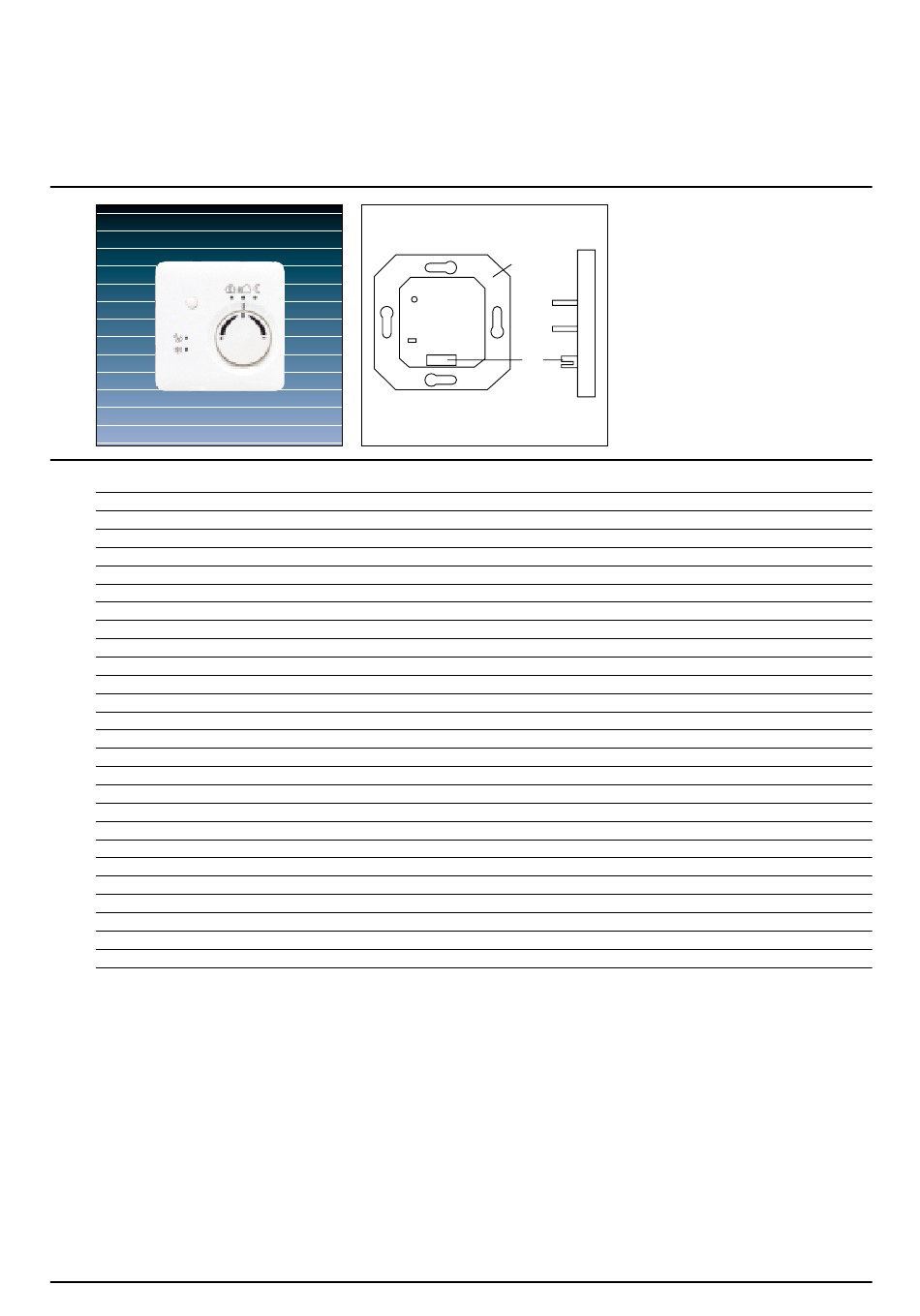

Sensor
CD 500 / CD plus
A 500 / A plus
1
2
Stetigregler UP
ETS-Produktfamilie:
Produkttyp:
CD 500/CD plus
weiß
alpinweiß
blau
braun
grau
lichtgrau
rot
schwarz
Metallausführungen
gold-bronze
platin
LS 990/LS plus
weiß
alpinweiß
lichtgrau
schwarz
Metallausführungen
Aluminium (lackiert)
Edelstahl
A 500/A plus
alpinweiß
aluminium
140
LS 990 / LS plus
Aluminium / Edelstahl
Phys. Sensoren
Temperatur
(auch für ST 550)
(auch für ST 550)
C
A:
B:
C:
A
B
Art.-Nr.
2176
CD 2176 WW
CD 2176 BL
CD 2176 BR
CD 2176 GR
CD 2176 LG
CD 2176 RT
CD 2176 SW
CD 2176 GB
CD 2176 PT
LS 2176
LS 2176 WW
LS 2176 LG
LS 2176 SW
AL 2176
ES 2176
A 2176 WW
A 2176 AL
Stetigregler
AST
Busankoppler
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Jung CD 500
Inhaltszusammenfassung für Jung CD 500
- Seite 1 Sensor CD 500 / CD plus LS 990 / LS plus A 500 / A plus Aluminium / Edelstahl Stetigregler Busankoppler Art.-Nr. Stetigregler UP ETS-Produktfamilie: Phys. Sensoren Produkttyp: Temperatur CD 500/CD plus weiß (auch für ST 550) 2176 alpinweiß (auch für ST 550)
- Seite 2 ETS-Suchpfad: ETS-Symbol Produktfamilie: Phys. Sensoren Produkttyp: Temperatur Hinweis: °C Die Software-Applikationen für alle Temperaturregler sind in der JUNG- Herstellerdatenbank nur unter der Artikelnummer 2176 zu finden. Bestehende Applikationen können in den Stetigregler ..2177.. übertragen werden. Applikationen: Kurzbeschreibung: Name: Version: Stetigregler...
-
Seite 3: Inhaltsverzeichnis
Stetigregler UP Art.-Nr. ..2176.. Funktionsumfang Sollwerte • Jeder Betriebsart können bis zu zwei Sollwerte (Heizen und Kühlen) zugeordnet werden • Parametrierbare Skalierung des Sollwertverschiebeknopfes (gilt nur für Komfort- und Standbybetrieb) Funktionalität • Automatisches oder objektorientiertes Umschalten zwischen Heizen und Kühlen •... - Seite 4 Stetigregler UP Art.-Nr. ..2176.. Funktionsbeschreibung Betriebsarten Der Regler kennt 5 Betriebsarten (siehe Tabelle unten), denen jeweils ein eigener Sollwert für Heizen und Kühlen zugeordnet ist. Die Zustände werden am Gerät durch LEDs angezeigt. Die aktive Betriebsart wird bestimmt durch die Zustände der EIB-Kommunikationsobjekte: "Komfort-," "Nacht-/Standbybetrieb", "Frost-/Hitzeschutz", "Regler sperren"...
-
Seite 5: Taster Objekt
Stetigregler UP Art.-Nr. ..2176.. Funktionsbeschreibung Betriebsarten, Präsenztaster und Taster-Objekt Betriebsart- wahl Regler- Objekt 3 Regler- sperren sperre Frost-/ Frost-/ Objekt 2 Hitzeschutz Hitzeschutz- Betrieb Komfort- Objekt 0 Komfort- betrieb Betrieb Nacht/ Objekt 1 Standby Taster- Objekt 4 zustand Standby- Komfort- Nacht- Komfort- betrieb... - Seite 6 Stetigregler UP Art.-Nr. ..2176.. Funktionsbeschreibung Frost-/ Komfort- Standby- Nacht- Hitzeschutz- betrieb betrieb betrieb betrieb Temperatur Istwert > Sollwert Kühlen Sollwert Regler kühlt Hitzeschutz Sollwerte Kühlen Anhebung Nacht Anhebung Kühlen Standby Kühlen Totzone zwischen Weder Kühlen noch Heizen Heizen und Kühlen Stellgröße = 0 Absenkung Komfort-...
- Seite 7 Stetigregler UP Art.-Nr. ..2176.. Funktionsbeschreibung Regelfunktion Die Regelfunktion und die zugehörigen Regelparameter werden im Karteifenster "Allgemein" definiert. Je nach parametrierter Betriebsart sind unterschiedliche Regelalgorithmen und Objekte für die Stellgrößenausgabe verfügbar: Betriebsart Objekt-Nr. Regelalgorithmus 2Punkt • • • Heizen • • •...
- Seite 8 Stetigregler UP Art.-Nr. ..2176.. Funktionsbeschreibung Stellgröße Hysterese Hysterese Heizen Kühlen Beispiel: 2-Punkt-Algorithmus – Heizen und Kühlen Sollwert Sollwert Raumtemperatur heizen Kühlen Beispiel: 2-stufiger Regelalgorithmus Stellgröße – Grund- und Zusatzheizen – Grundstufe: PI-Algorithmus Zusatz- heizung – Zusatzstufe: P-Algorithmus Stufen- abstand Grund- heizung Sollwert Raumtemperatur...
-
Seite 9: Frost-/Hitzeschutz
Stetigregler UP Art.-Nr. ..2176.. Funktionsbeschreibung Ausgabe der Stellgrößen Die vom Regelalgorithmus berechnete Stellgröße kann je nach Parametrierung stetig (1 Byte, EIS 6) oder schaltend (1 Bit, EIS 1) ausgegeben werden. Stetig: Die Stellgröße (0 – 100 %) wird als 1 Byte Wert (0 bis FF) ausgegeben. Schaltend: Die Stellgröße wird "pulsweitenmoduliert"... -
Seite 10: Objekt
Stetigregler UP Art.-Nr. ..2176.. Funktionsbeschreibung Objekt: Name: Funktion: Typ: Flag: Ausgang Meldung Heizen 1 Bit L, K, Ü Ausgang Stellgröße Kühlen 1 Byte L, K, Ü Ausgang Stellgröße Kühlen 1 Bit L, K, Ü Ausgang Stellgröße Zusatzheizung 1 Byte L, K, Ü Ausgang Stellgröße Zusatzheizung 1 Bit... - Seite 11 Stetigregler UP Art.-Nr. ..2176.. Objektbeschreibung • Objekt 9: Status 1 Bit bzw. 1 Byte Objekt zur Ausgabe einer Statusmeldung der aktuellen Betriebsart. Das 1 Byte Objekt beinhaltet die komplette Statusinforma- tion, während die unterschiedlichen 1 Bit Objekte jeweils nur eine Einzelinformation wiedergeben. Die Bedeutung der Daten ist abhängig vom Parameter "Bedeutung des Objektes Status".
- Seite 12 Stetigregler UP Art.-Nr. ..2176.. Parameter: Beschreibung: Werte: Kommentar: Allgemein Betriebsart Heizen Einstellung der Betriebsart Kühlen Heizen und Kühlen 2-stufiges Heizen 2-stufiges Kühlen Art der Heizregelung stetige PI-Regelung Auswahl eines Regelalgorithmus (PI oder 2-Punkt) schaltende PI-Regelung mit Datenformat (1 Byte oder 1 Bit) für das stetige 2-Punkt-Regelung Heizsystem.
- Seite 13 Stetigregler UP Art.-Nr. ..2176.. Parameter: Beschreibung: Werte: Kommentar: Proportionalbereich Grundstufe 10 ... 255, 40 Separate Einstellung des Regelparameters (10 ... 255) * 0,1 K "Proportionalbereich" Nachstellzeit Grundstufe 0 ... 255, 120 Separate Einstellung des Regelparameters (0 ... 255) * 1 min; 0 = inaktiv "Nachstellzeit"...
- Seite 14 Stetigregler UP Art.-Nr. ..2176.. Parameter: Beschreibung: Werte: Kommentar: Sollwerte Komforttemperatur 7 ... 40 °C, 21 °C Komforttemperatur-Sollwert (Heizen), welcher (7 ... 40) * 1 °C auch als Grundlage zur Berechnung der Sollwerte für Komfort-, Standby- und Nachtbetrieb dient. Dieser Wert ist gleichbedeutend mit dem Objekt 10 "Komforttemperatur", wobei das Objekt bei Ver- wendung die höhere Priorität besitzt.
- Seite 15 Stetigregler UP Art.-Nr. ..2176.. Parameter: Beschreibung: Werte: Kommentar: Bedeutung des Objektes "Status" Regler allgemein Das Status-Objekt (1 Byte) beinhaltet alle 8 Status- informationen. Komfortbetrieb Das Status-Objekt (1 Bit) beinhaltet eine Standbybetrieb bestimmte Statusinformation. Nachtbetrieb Frost-/Hitzeschutz Regler gesperrt Heizbetrieb Regler aus Frostalarm Verhalten des Tasterzustandes, Taster-Zustand löschen...
- Seite 16 Stetigregler UP Art.-Nr. ..2176.. Parameter: Beschreibung: Werte: Kommentar: Zykluszeit der schaltenden 1 ... 255, 90 Bestimmt die Zykluszeit der pulsweitenmodulierten Stellgröße (1 ... 255) * 10 s Ausgabe der schaltenden Stellgröße. Zykluszeit Zykluszeit für automatisches Senden inaktiv Zeitintervall für das zyklische Senden der 2 min, 10 min, 40 min Stellgröße.
