Software "KNX CO2-Sensor"
Funktionsbeschreibung
i Diese Einstellung zur Zykluszeit ist für schnell reagierende Heizsysteme (z. B.
Flächenheizkörper) zu empfehlen.
Schaltende 2-Punkt-Regelung
Die 2-Punkt-Regelung stellt eine sehr einfache Art einer Temperaturregelung dar. Bei dieser
Regelung werden zwei Hysterese-Temperaturwerte vorgegeben. Die Stellglieder werden über
Ein- und Ausschalt-Stellgrößenbefehle (1 Bit) vom Regler angesteuert. Eine stetige Stellgröße
wird bei dieser Regelungsart nicht berechnet.
Die Auswertung der Raumtemperatur erfolgt auch bei dieser Regelungsart zyklisch alle
30 Sekunden. Somit ändern sich die Stellgrößen, falls erforderlich, ausschließlich zu diesen
Zeitpunkten. Dem Vorteil der sehr einfachen 2-Punkt-Raumtemperaturregelung steht die bei
dieser Regelung ständig schwankende Temperatur als Nachteil gegenüber. Aus diesem Grund
sollten keine schnell reagierenden Heiz- oder Kühlsysteme durch eine 2-Punkt-Regelung
angesteuert werden, da es hierbei zu einem sehr starken Überschwingen der Temperatur und
somit zu einem Komfortverlust kommen kann. Bei der Festlegung der Hysteresen-Grenzwerte
sind die Betriebsarten zu unterscheiden.
Einzelbetriebsarten "Heizen" oder "Kühlen":
Der Regler schaltet bei Heizbetrieb die Heizung ein, wenn die Raumtemperatur unter eine
festgelegte Grenze gefallen ist. Die Regelung schaltet bei Heizbetrieb die Heizung erst dann
wieder aus, wenn die eingestellte Temperaturgrenze überschritten wurde.
Im Kühlbetrieb schaltet der Regler die Kühlung ein, wenn die Raumtemperatur über eine
festgelegte Grenze gestiegen ist. Die Kühlung wird erst dann wieder ausgeschaltet, wenn die
eingestellte Temperaturgrenze unterschritten wurde. Dabei wird in Abhängigkeit des
Schaltzustands die Stellgröße "1" oder "0" ausgegeben, wenn die Hysteresegrenzwerte unter-
oder überschritten werden.
Die Hysteresegrenzwerte beider Betriebsarten können in der ETS konfiguriert werden.
Die folgenden beiden Bilder zeigen jeweils eine 2-Punkt-Regelung für die Einzelbetriebsarten
"Heizen" (Bild 20) oder "Kühlen" (Bild 20). Die Bilder berücksichtigen zwei Temperatur-
Sollwerte, ein einstufiges Heizen oder Kühlen und eine nicht invertierte Stellgrößenausgabe.

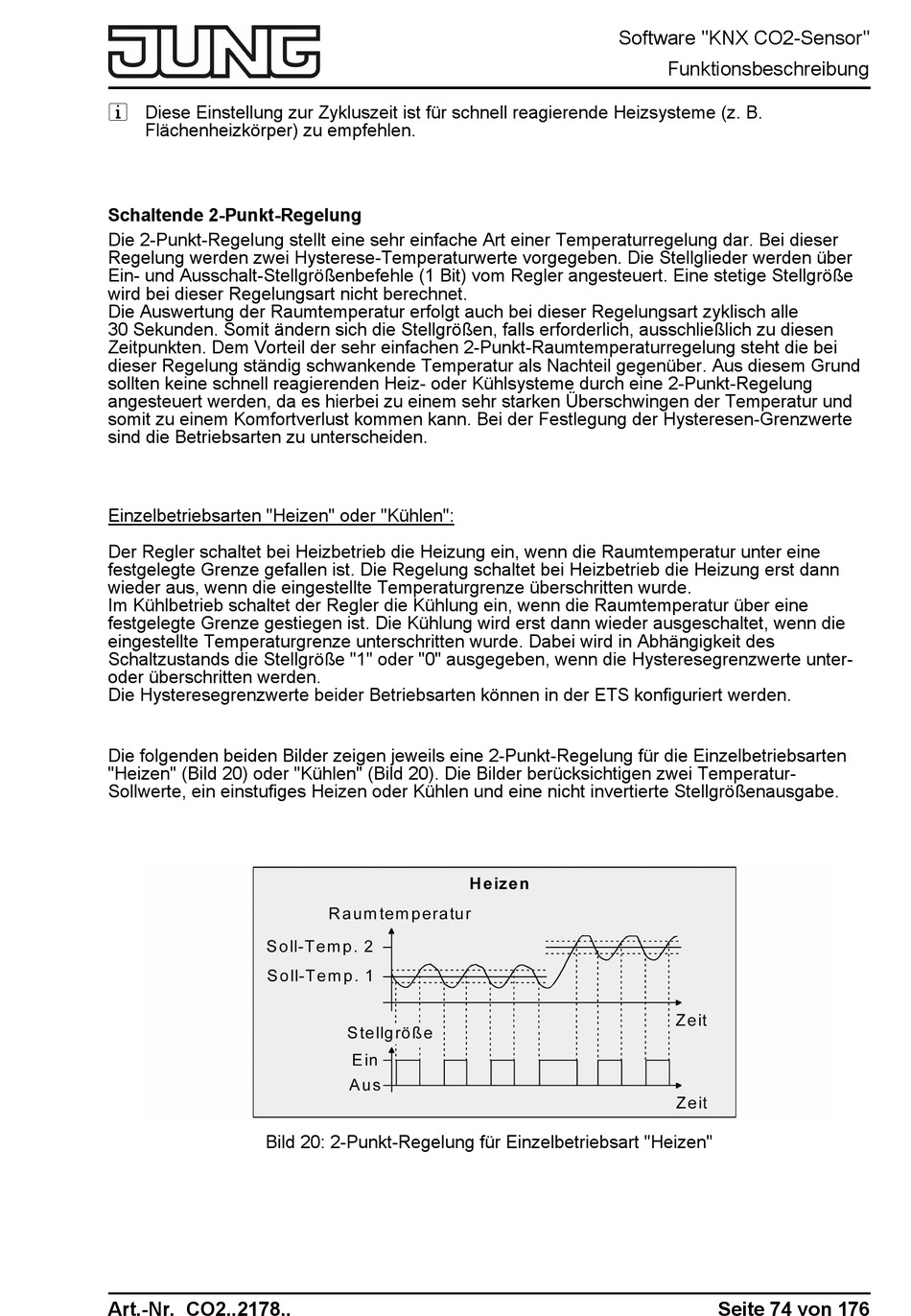

Bild 20: 2-Punkt-Regelung für Einzelbetriebsart "Heizen"
Art.-Nr. CO2..2178..
Seite 74 von 176
