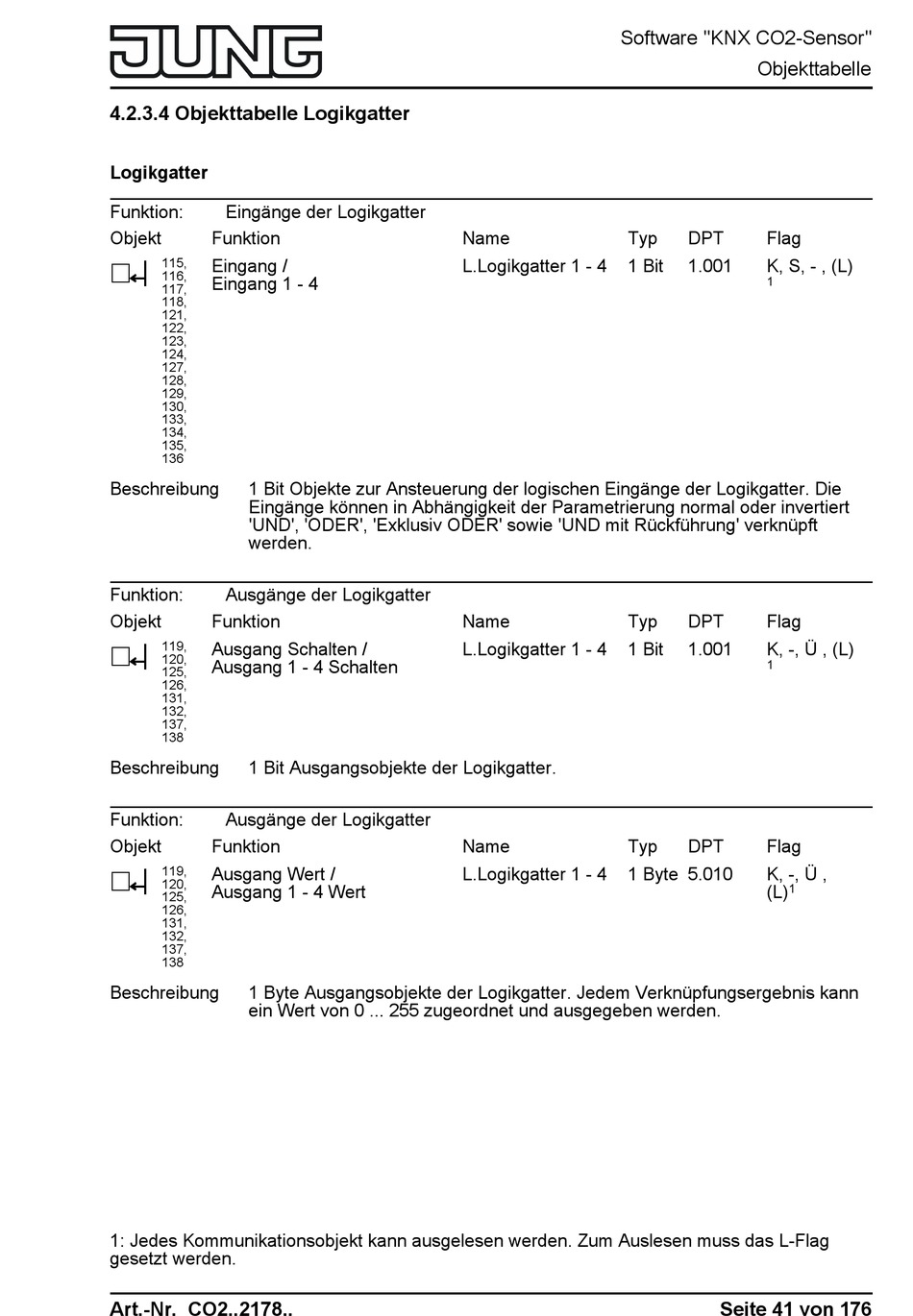

4.2.3.4 Objekttabelle Logikgatter
Logikgatter
Funktion:
Eingänge der Logikgatter
Objekt
Funktion
115,
Eingang /
h
116,
Eingang 1 - 4
117,
118,
121,
122,
123,
124,
127,
128,
129,
130,
133,
134,
135,
136
Beschreibung
1 Bit Objekte zur Ansteuerung der logischen Eingänge der Logikgatter. Die
Eingänge können in Abhängigkeit der Parametrierung normal oder invertiert
'UND', 'ODER', 'Exklusiv ODER' sowie 'UND mit Rückführung' verknüpft
werden.
Funktion:
Ausgänge der Logikgatter
Objekt
Funktion
119,
Ausgang Schalten /
h
120,
Ausgang 1 - 4 Schalten
125,
126,
131,
132,
137,
138
Beschreibung
1 Bit Ausgangsobjekte der Logikgatter.
Funktion:
Ausgänge der Logikgatter
Objekt
Funktion
119,
Ausgang Wert /
h
120,
Ausgang 1 - 4 Wert
125,
126,
131,
132,
137,
138
Beschreibung
1 Byte Ausgangsobjekte der Logikgatter. Jedem Verknüpfungsergebnis kann
ein Wert von 0 ... 255 zugeordnet und ausgegeben werden.
1: Jedes Kommunikationsobjekt kann ausgelesen werden. Zum Auslesen muss das L-Flag
gesetzt werden.
Art.-Nr. CO2..2178..
Software "KNX CO2-Sensor"
Name
Typ
L.Logikgatter 1 - 4
1 Bit
Name
Typ
L.Logikgatter 1 - 4
1 Bit
Name
Typ
L.Logikgatter 1 - 4
1 Byte
Objekttabelle
DPT
Flag
1.001
K, S, - , (L)
1
DPT
Flag
1.001
K, -, Ü , (L)
1
DPT
Flag
5.010
K, -, Ü ,
1
(L)
Seite 41 von 176
