2.3 Montage und elektrischer Anschluss

Gerät montieren
GEFAHR!
Elektrischer Schlag bei Berühren spannungsführender Teile.
Elektrischer Schlag kann zum Tod führen.
Vor Arbeiten am Gerät freischalten und spannungsführende Teile in der
Umgebung abdecken!
Aufschnappen auf Hutschiene nach DIN EN 60715. Die Schraubklemmen für die Eingänge
o
sollten oben liegen.
i Es ist keine KNX Datenschiene erforderlich.
i Temperaturbereich beachten und ggf. für ausreichende Kühlung sorgen.
Netzversorgte Stromkreise anschließen
Voraussetzung: An den Eingängen sollen netzversorgte Stromkreise angeschlossen werden.
Gemeinsames Bezugspotential N an den Klemmen C1-3 und C4-6 anschließen.
o
i Bei DC-Betrieb: Polarität der Eingangsspannung beachten.
i Pro Eingangsgruppe E1...E3 bzw. E4...E6 keine unterschiedlichen Außenleiter
anschließen.
i Die Eingangsgruppen E1...E3 und E4...E6 können an unterschiedliche Fehlerstrom-
Schutzschalter angeschlossen werden.
Art.-Nr. 2116REG
Montage, elektrischer Anschluss und Bedienung

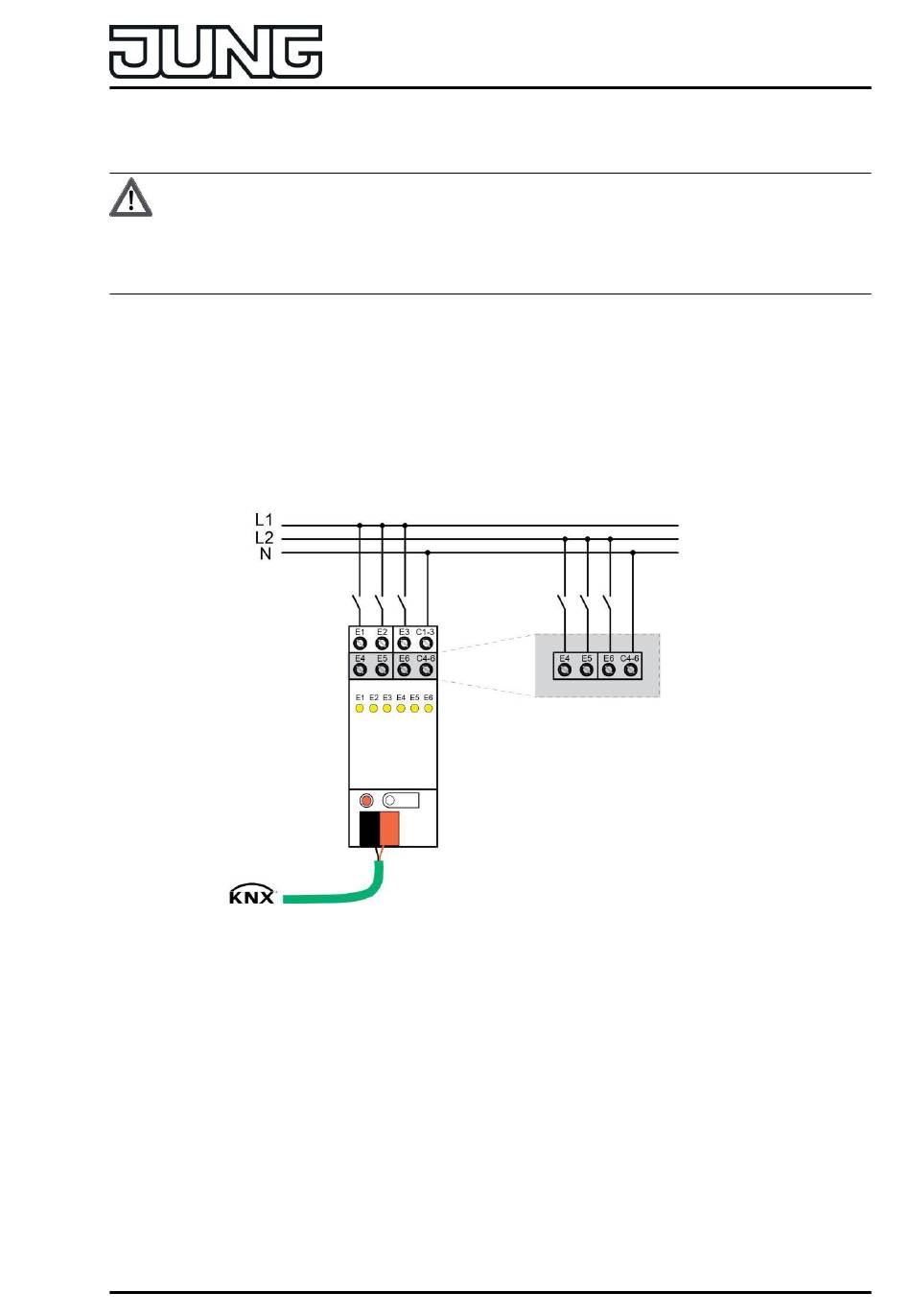

Bild 2: Anschluss netzversorgter Stromkreise
