4.2.4.2.5 Funktion "Jalousie"
Wenn die Funktion des Eingangs auf "Jalousie" parametriert ist, sind verschiedene Parameter
zur Jalousiefunktion und die Objekte "Kurzzeitbetrieb" und "Langzeitbetrieb" sichtbar. Der
Parameter "Bedienkonzept" gibt die Telegrammreihenfolge für Kurz- und Langzeittelegramm
vor, die bei einer Tastenbetätigung oder während einer Tastenbetätigung ausgesendet wird.
Zur Steuerung von Jalousie-, Rollladen- oder Markisenantrieben unterstützt die
Tasterschnittstelle zwei Bedienkonzepte, bei denen die Telegramme mit unterschiedlichem
zeitlichen Ablauf ausgesendet werden. Auf diese Weise lassen sich die unterschiedlichsten
Antriebskonzepte bedienen. Die verschiedenen Bedienkonzepte werden in den folgenden
Kapiteln genauer beschrieben.
Bedienkonzept "Kurz - Lang – Kurz":
Bei der Wahl des Bedienkonzeptes "Kurz – Lang – Kurz" zeigt der Eingang folgendes
Verhalten...
-
Unmittelbar nach einer steigenden Flanke sendet das Gerät ein Kurzzeittelegramm. Damit
wird ein fahrender Antrieb gestoppt und die Zeit T1 ("Zeit zwischen Kurz- und
Langzeitbefehl") gestartet. Wenn innerhalb von T1 wieder losgelassen wird, wird kein
weiteres Telegramm gesendet. Dieser Step dient zum Stoppen einer laufenden Dauerfahrt.
Die "Zeit zwischen Kurz- und Langzeitbefehl" sollte kürzer eingestellt sein, als der
Kurzzeitbetrieb des Aktors, damit es hier nicht zu einem störenden Ruckeln der Jalousie
kommt.
-
Falls die Taste länger als T1 gedrückt gehalten wird, sendet das Gerät nach Ablauf von T1
ein Langzeittelegramm zum Fahren des Antriebs aus und die Zeit T2
("Lamellenverstellzeit") wird gestartet.
-
Falls innerhalb der Lamellenverstellzeit eine fallende Flanke erkannt wird, sendet das
Gerät ein weiteres Kurzzeittelegramm aus. Diese Funktion wird zur Lamellenverstellung
einer Jalousie benutzt. Dadurch können die Lamellen innerhalb ihrer Drehung an jeder
Stelle angehalten werden. Die "Lamellenverstellzeit" sollte so groß gewählt werden, wie der
Antrieb für das vollständige Wenden der Lamellen benötigt.
-
Falls die "Lamellenverstellzeit" größer gewählt wird als die komplette Fahrzeit des Antriebs,
ist auch eine Tast-Funktion möglich. Hierbei fährt der Antrieb nur, solange die Taste am
Eingang gedrückt bleibt. Falls die Taste länger als T2 gedrückt gehalten wird, sendet das
Gerät kein weiteres Telegramm. Der Antrieb fährt bis zum Erreichen der Endposition
weiter.
Bedienkonzept "Lang – Kurz":
Bei der Wahl des Bedienkonzeptes "Lang – Kurz" zeigt der Eingang folgendes Verhalten...
-
Unmittelbar nach einer steigenden Flanke sendet das Gerät ein Langzeittelegramm. Damit
beginnt der Antrieb zu fahren und die Zeit T1 ("Lamellenverstellzeit") wird gestartet.
Art.-Nr. CO2..2178..

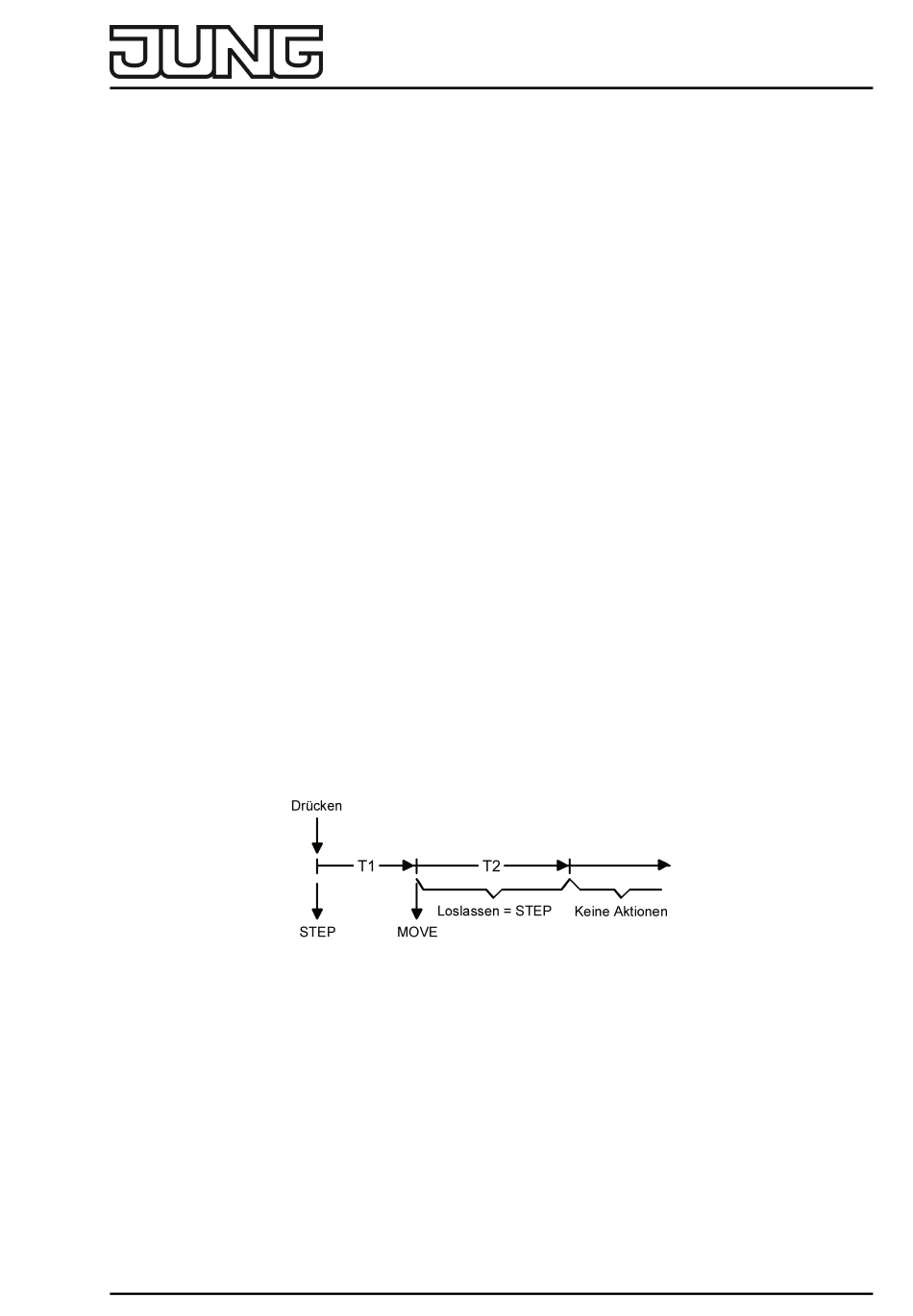

Bild 8: Bedienkonzept "Kurz - Lang - Kurz"
Software "KNX CO2-Sensor"
Funktionsbeschreibung
Seite 48 von 176
