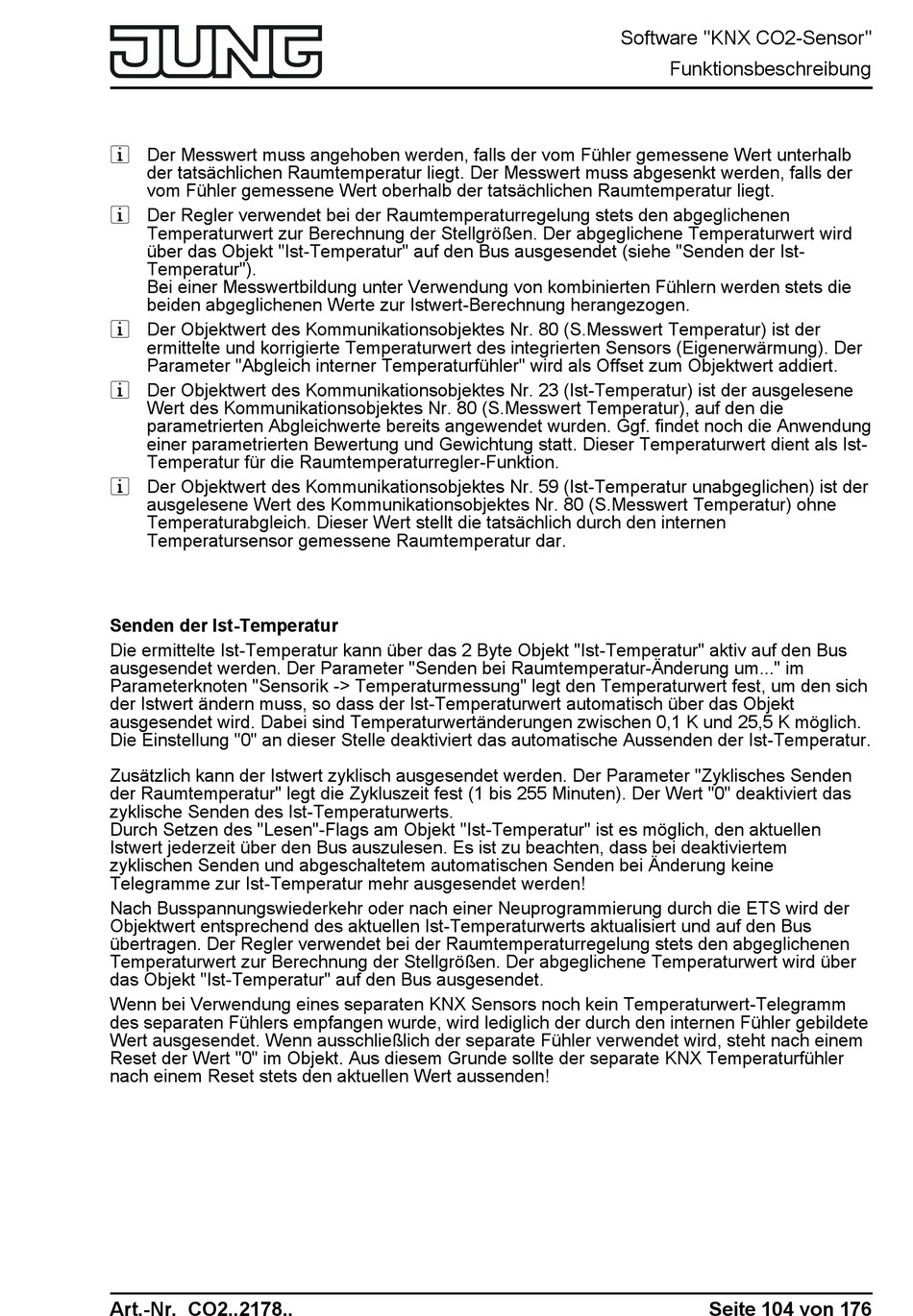

i Der Messwert muss angehoben werden, falls der vom Fühler gemessene Wert unterhalb
der tatsächlichen Raumtemperatur liegt. Der Messwert muss abgesenkt werden, falls der
vom Fühler gemessene Wert oberhalb der tatsächlichen Raumtemperatur liegt.
i Der Regler verwendet bei der Raumtemperaturregelung stets den abgeglichenen
Temperaturwert zur Berechnung der Stellgrößen. Der abgeglichene Temperaturwert wird
über das Objekt "Ist-Temperatur" auf den Bus ausgesendet (siehe "Senden der Ist-
Temperatur").
Bei einer Messwertbildung unter Verwendung von kombinierten Fühlern werden stets die
beiden abgeglichenen Werte zur Istwert-Berechnung herangezogen.
i Der Objektwert des Kommunikationsobjektes Nr. 80 (S.Messwert Temperatur) ist der
ermittelte und korrigierte Temperaturwert des integrierten Sensors (Eigenerwärmung). Der
Parameter "Abgleich interner Temperaturfühler" wird als Offset zum Objektwert addiert.
i Der Objektwert des Kommunikationsobjektes Nr. 23 (Ist-Temperatur) ist der ausgelesene
Wert des Kommunikationsobjektes Nr. 80 (S.Messwert Temperatur), auf den die
parametrierten Abgleichwerte bereits angewendet wurden. Ggf. findet noch die Anwendung
einer parametrierten Bewertung und Gewichtung statt. Dieser Temperaturwert dient als Ist-
Temperatur für die Raumtemperaturregler-Funktion.
i Der Objektwert des Kommunikationsobjektes Nr. 59 (Ist-Temperatur unabgeglichen) ist der
ausgelesene Wert des Kommunikationsobjektes Nr. 80 (S.Messwert Temperatur) ohne
Temperaturabgleich. Dieser Wert stellt die tatsächlich durch den internen
Temperatursensor gemessene Raumtemperatur dar.
Senden der Ist-Temperatur
Die ermittelte Ist-Temperatur kann über das 2 Byte Objekt "Ist-Temperatur" aktiv auf den Bus
ausgesendet werden. Der Parameter "Senden bei Raumtemperatur-Änderung um..." im
Parameterknoten "Sensorik -> Temperaturmessung" legt den Temperaturwert fest, um den sich
der Istwert ändern muss, so dass der Ist-Temperaturwert automatisch über das Objekt
ausgesendet wird. Dabei sind Temperaturwertänderungen zwischen 0,1 K und 25,5 K möglich.
Die Einstellung "0" an dieser Stelle deaktiviert das automatische Aussenden der Ist-Temperatur.
Zusätzlich kann der Istwert zyklisch ausgesendet werden. Der Parameter "Zyklisches Senden
der Raumtemperatur" legt die Zykluszeit fest (1 bis 255 Minuten). Der Wert "0" deaktiviert das
zyklische Senden des Ist-Temperaturwerts.
Durch Setzen des "Lesen"-Flags am Objekt "Ist-Temperatur" ist es möglich, den aktuellen
Istwert jederzeit über den Bus auszulesen. Es ist zu beachten, dass bei deaktiviertem
zyklischen Senden und abgeschaltetem automatischen Senden bei Änderung keine
Telegramme zur Ist-Temperatur mehr ausgesendet werden!
Nach Busspannungswiederkehr oder nach einer Neuprogrammierung durch die ETS wird der
Objektwert entsprechend des aktuellen Ist-Temperaturwerts aktualisiert und auf den Bus
übertragen. Der Regler verwendet bei der Raumtemperaturregelung stets den abgeglichenen
Temperaturwert zur Berechnung der Stellgrößen. Der abgeglichene Temperaturwert wird über
das Objekt "Ist-Temperatur" auf den Bus ausgesendet.
Wenn bei Verwendung eines separaten KNX Sensors noch kein Temperaturwert-Telegramm
des separaten Fühlers empfangen wurde, wird lediglich der durch den internen Fühler gebildete
Wert ausgesendet. Wenn ausschließlich der separate Fühler verwendet wird, steht nach einem
Reset der Wert "0" im Objekt. Aus diesem Grunde sollte der separate KNX Temperaturfühler
nach einem Reset stets den aktuellen Wert aussenden!
Art.-Nr. CO2..2178..
Software "KNX CO2-Sensor"
Funktionsbeschreibung
Seite 104 von 176
