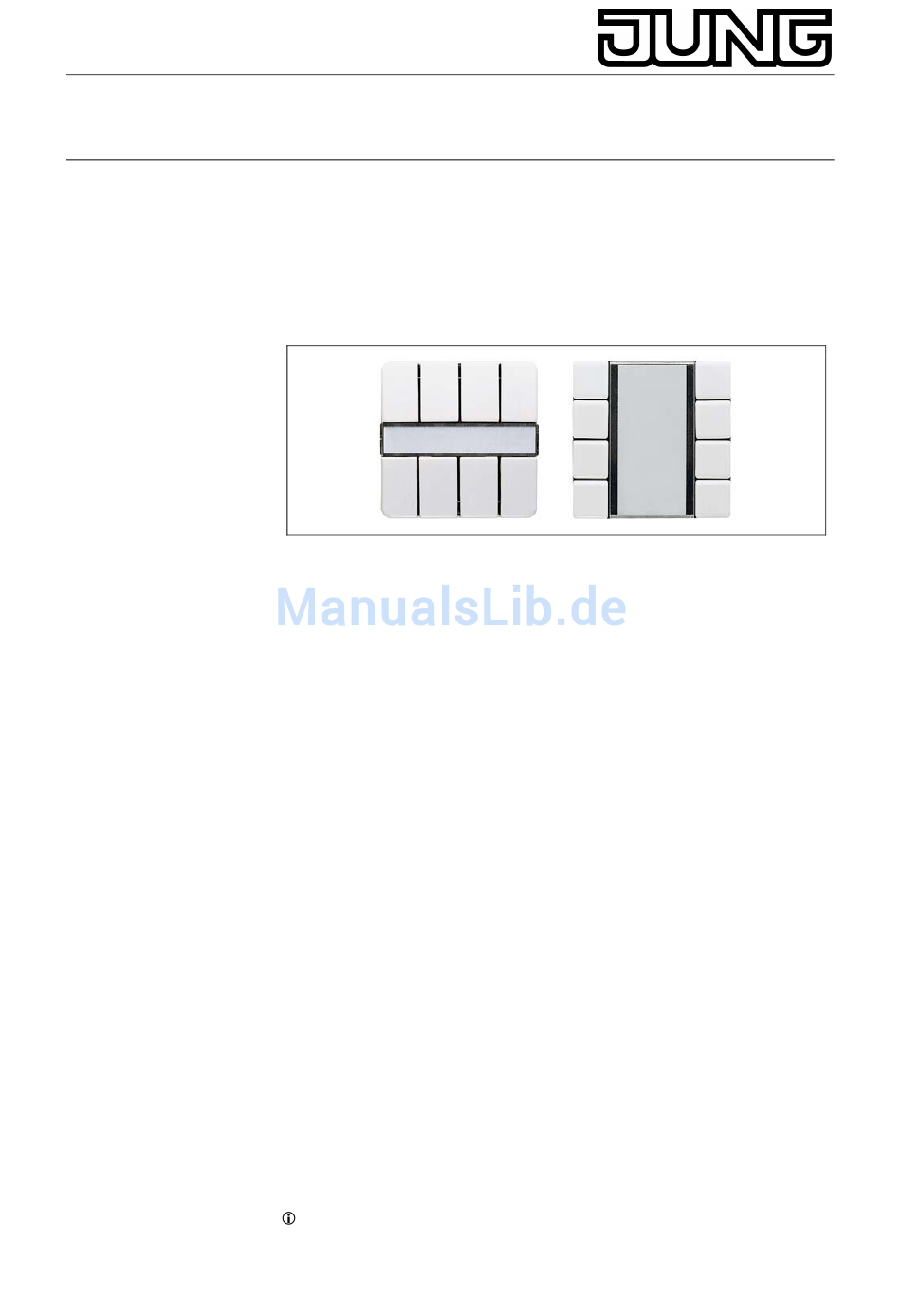

Bedienungsanleitung
Tastsensor 1fach, 2fach, 4fach
Standard/Universal
Funk-Universal-Tastsensor 4fach

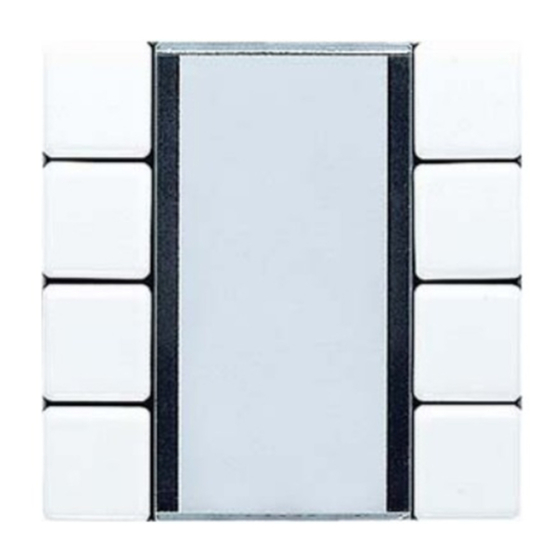

Lichtszenen-Tastsensor 8fach
1. Funktion
Tastsensoren senden bei Tastenbetätigung Telegramme auf den KNX,
die in Abhängigkeit der eingestellten Funktionen in den entsprechenden
Aktoren Schalt-, Dimm- oder Jalousiefunktionen auslösen, Lichtszenen
abrufen oder abspeichern, Dimm-, Helligkeits- oder Temperaturwerte
einstellen.
Funktionsumfang Tastsensoren 1fach - 4fach Standard
(207xNABS)
Schalten, Dimmen, Jalousie, Wertgeber, Abrufen und Abspeichern von
Lichtszenen. Zusätzlich einsetzbar im JUNG Funk-Management.
Tastenbelegung im JUNG-Funk-Management:
linke / obere Tasten:
rechte / untere Tasten:
Weitere Informationen sind der technischen Dokumentation des Funk-
Wandsenders zu entnehmen.
Funktionsumfang Tastsensoren 1fach - 4fach Universal
(209xNABS)
Für jede Taste separat programmierbar:
Schalten • Toggeln • Dimmen (2Flächenprinzip) • Dimmen
(1Flächenprinzip) • Jalousie • Dimmwertgeber • Helligkeitswertgeber (0 ...
1500 Lux) • Temperaturwertgeber (0 ... 40°C) • Lichtszenen aufrufen •
Lichtszenen abspeichern
zusätzlich Funk-Universal-Tastsensor 4fach (2094F)
• Fernbedienbar mit Funk-Handsender Standard, Komfort, Mini und Funk-
Wandsender (Einsatz + Flach) • max. 8 Funk-Kanaltasten oder 7 Funk
Kanaltasten + Lichtszenenfunktion einlernbar
Die Alles-Aus / Alles Ein-Funktion der Sender sowie die Master-Dimm-
Taste des Handsender Universal werden nicht unterstützt.
Art.-Nr.: ..207x NABS.., ..209x NABS..
Ein / Heller / Aufwärts
Aus / Dunkler / Abwärts
Tastsensoren
..2094 LZ.., ..207x F..
