Inhaltszusammenfassung für Jung 2116REG

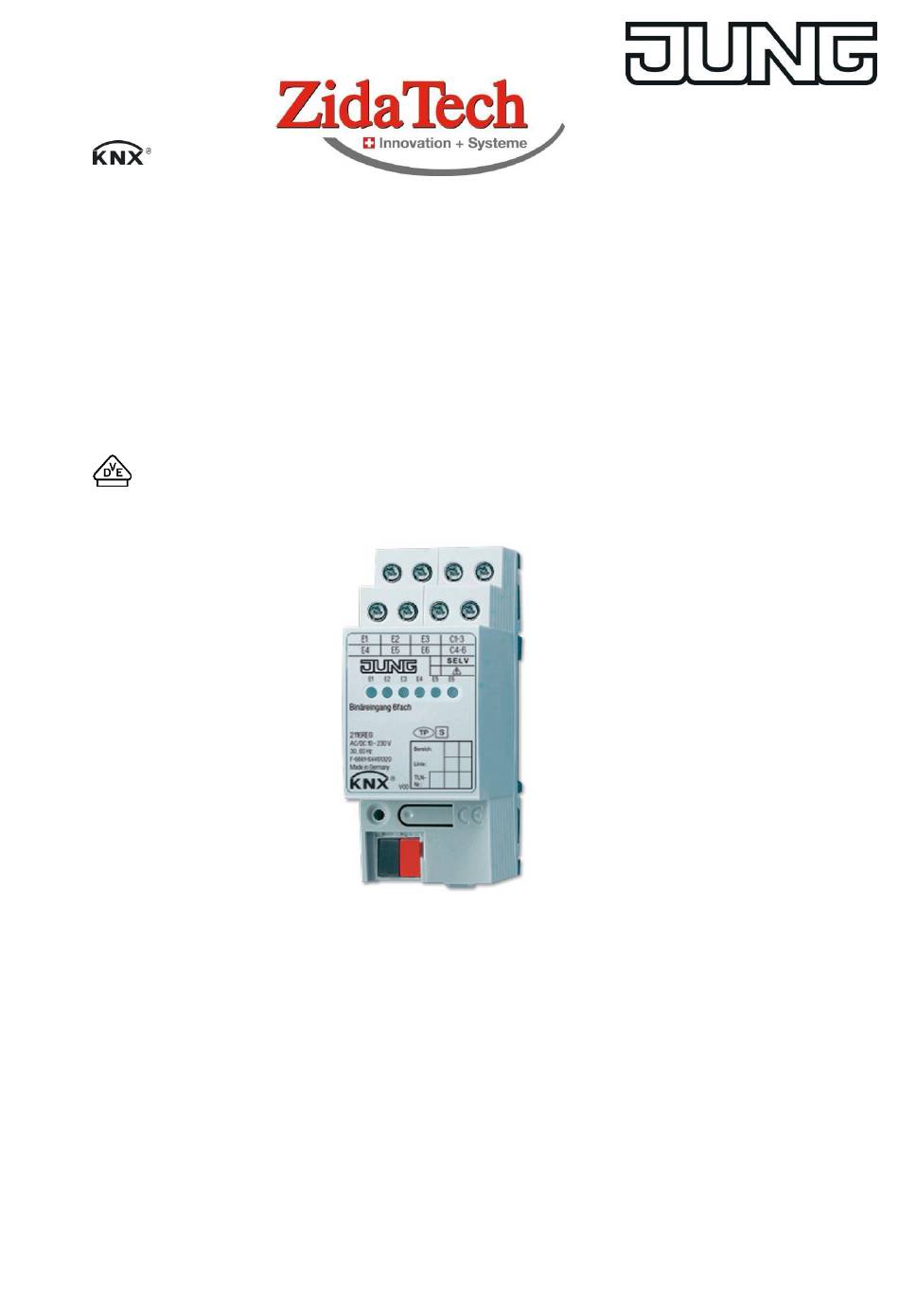

- Seite 1 Produktdokumentation Binäreingang 6fach Art.-Nr. 2116REG Art.-Nr. ZidaTech 500.500.347 ALBRECHT JUNG GMBH & CO. KG Volmestraße 1 58579 Schalksmühle GERMANY Stand der Dokumentation: 18.05.2017 Telefon: +49 2355 806-0 TD 64451320 V02 Telefax: +49 2355 806-204 kundencenter@jung.de www.jung.de...
-
Seite 2: Inhaltsverzeichnis
Parameter für die Funktion "Wertgeber" ..........71 4.2.5.2.5 Parameter für die Funktion "Impulszähler" ..........75 4.2.5.2.6 Parameter "Zyklisches Senden" ............. 90 4.2.5.2.7 Parameter "Sperren" ................92 5 Anhang ..........................97 5.1 Stichwortverzeichnis ..................... 97 Art.-Nr. 2116REG Seite 2 von 98... -
Seite 3: Produktdefinition
Das Gerät versorgt sich ausschließlich aus dem Bus. Eine zusätzliche Netzspannungsversorgung ist nicht erforderlich. Das Gerät ist zur Montage auf einer Hutschiene in geschlossenen Kleingehäusen oder Installationsverteilern vorgesehen. Montage nur in ortsfesten Installationen in trockenen Innenräumen. Art.-Nr. 2116REG Seite 3 von 98... -
Seite 4: Montage, Elektrischer Anschluss Und Bedienung
Bei Nichtbeachten der Anleitung können Schäden am Gerät, Brand oder andere Gefahren entstehen. Gefahr durch elektrischen Schlag. Bei Anschluss von SELV/PELV-Systemen auf sichere Trennung zu anderen Spannungen achten. Das Gerät darf nicht geöffnet und außerhalb der technischen Spezifikation betrieben werden. Art.-Nr. 2116REG Seite 4 von 98... -
Seite 5: Geräteaufbau
C1-3: Gemeinsames Bezugspotential für Eingänge E1...E3 C4-6: Gemeinsames Bezugspotential für Eingänge E4...E6 (2) Status-LED Eingänge, gelb Ein: Spannung für Signalpegel "1" liegt an. Aus: Spannung für Signalpegel "0" liegt an. (3) Programmier-LED, rot (4) Programmier-Taste (5) Anschluss KNX Art.-Nr. 2116REG Seite 5 von 98... -
Seite 6: Montage Und Elektrischer Anschluss
Gemeinsames Bezugspotential N an den Klemmen C1-3 und C4-6 anschließen. i Bei DC-Betrieb: Polarität der Eingangsspannung beachten. i Pro Eingangsgruppe E1...E3 bzw. E4...E6 keine unterschiedlichen Außenleiter anschließen. i Die Eingangsgruppen E1...E3 und E4...E6 können an unterschiedliche Fehlerstrom- Schutzschalter angeschlossen werden. Art.-Nr. 2116REG Seite 6 von 98... - Seite 7 SELV/PELV-versorgte Stromkreise gemäß Anschlussbeispiel (Bild 3) anschließen. Polarität beachten. i SELV/PELV-versorgte Stromkreise als solche kennzeichnen. FELV-Stromkreise anschließen Voraussetzung: An den Eingängen sollen kleinspannungsversorgte Stromkreise (FELV) angeschlossen werden. FELV-versorgte Stromkreise wie netzversorgte Stromkreise gemäß Anschlussbeispiel (Bild 2) anschließen. Art.-Nr. 2116REG Seite 7 von 98...
- Seite 8 Busleitung. Abdeckkappe anbringen: Die Abdeckkappe wird über die Busklemme geschoben, bis sie spürbar einrastet (Bild 5). Abdeckkappe entfernen: Die Abdeckkappe wird entfernt, indem sie seitlich leicht eingedrückt und nach vorne abgezogen wird (Bild 5). Art.-Nr. 2116REG Seite 8 von 98...
- Seite 9 Montage, elektrischer Anschluss und Bedienung Bild 5: Abdeckkappe für Busanschluss anbringen / entfernen Art.-Nr. 2116REG Seite 9 von 98...
-
Seite 10: Inbetriebnahme
Durch das Einschalten der Busspannung führt das Gerät das in der ETS konfigurierte "Verhalten nach Busspannungswiederkehr" aus. Im Auslieferungszustand ist dieses Verhalten als "keine Reaktion" eingestellt. Physikalische Adresse und Applikationsdaten mit der ETS programmieren. Art.-Nr. 2116REG Seite 10 von 98... -
Seite 11: Technische Daten
0,7 mA Eingangsstrom bei Nennspannung max. 1 W Verlustleistung max. 100 m Leitungslänge 30 ... 60 Hz Nennfrequenz AC-Signal min. 100 ms Signaldauer Impulszähler Anzahl Kontakte pro Eingang max. 50 Schließer-Kontakte max. 50 Öffner-Kontakte Art.-Nr. 2116REG Seite 11 von 98... -
Seite 12: Software-Beschreibung
Software-Spezifikation 4 Software-Beschreibung 4.1 Software-Spezifikation ETS-Suchpfade: Eingabe / Binäreingang, 6fach / Binäreingang 6fach Konfiguration: S-mode standard Verfügbares Applikationsprogramm: Nr. Kurzbeschreibung Name Version Maskenver- sion Multifunktionale Applikation für Eingang 706611 Binäreingänge. für ETS4.2 oder ETS5 Art.-Nr. 2116REG Seite 12 von 98... -
Seite 13: Software "Binäreingang 706611
Bedienkonzept parametrierbar (Kurz – Lang – Kurz oder Lang - Kurz). Zeit zwischen Kurz- und Langzeitbetrieb einstellbar (nur bei Kurz – Lang – Kurz). Lamellenverstellzeit einstellbar (Zeit, in der ein Move-Befehl durch Loslassen eines Tasters am Eingangs beendet werden kann). Art.-Nr. 2116REG Seite 13 von 98... - Seite 14 Start- und Endwerte der Zähler können über Parameter oder Kommunikationsobjekt vorgegeben werden. Zählerstand kann über den KNX abgefragt werden oder automatisch ausgesendet werden. Verhalten nach Ablauf des Zählers ist parametrierbar. Der Impulszähler kann über den KNX zurückgesetzt (Zähler-Reset) werden. Art.-Nr. 2116REG Seite 14 von 98...
-
Seite 15: Hinweise Zur Software
Applikationsprogramm entladen Das Applikationsprogramm kann durch die ETS entladen werden. Das Gerät ist dann funktionslos. i Bei einem entladenen Applikationsprogramm sind die Status-LED dauerhaft ausgeschaltet, so dass sie nicht mehr den Signalzustand der Eingänge anzeigen. Art.-Nr. 2116REG Seite 15 von 98... -
Seite 16: Objekttabelle
4 Bit Objekt zur relativen Helligkeitsänderung zwischen 0 und 100 %. 1: Zum Auslesen muss das L-Flag gesetzt werden. Es wird der zuletzt über den Bus oder durch das Gerät in das Objekt geschriebene Wert ausgelesen. Art.-Nr. 2116REG Seite 16 von 98... - Seite 17 2 Byte Objekt zum Aussenden von Helligkeitswerttelegrammen (0 Lux ... 1.500 Lux). 1: Zum Auslesen muss das L-Flag gesetzt werden. Es wird der zuletzt über den Bus oder durch das Gerät in das Objekt geschriebene Wert ausgelesen. Art.-Nr. 2116REG Seite 17 von 98...
- Seite 18 Parameter "Zählerstandsabfrage über KNX erlauben?" auf "Ja" eingestellt ist. 1: Zum Auslesen muss das L-Flag gesetzt werden. Es wird der zuletzt über den Bus oder durch das Gerät in das Objekt geschriebene Wert ausgelesen. Art.-Nr. 2116REG Seite 18 von 98...
- Seite 19 "Funktionsweise" des Impulszählers eingestellt (Hier: Impulszähler 0...65.535). 1: Zum Auslesen muss das L-Flag gesetzt werden. Es wird der zuletzt über den Bus oder durch das Gerät in das Objekt geschriebene Wert ausgelesen. Art.-Nr. 2116REG Seite 19 von 98...
- Seite 20 "Funktionsweise" des Impulszählers eingestellt (Hier: Impulszähler 0...255). 1: Zum Auslesen muss das L-Flag gesetzt werden. Es wird der zuletzt über den Bus oder durch das Gerät in das Objekt geschriebene Wert ausgelesen. Art.-Nr. 2116REG Seite 20 von 98...
- Seite 21 "Funktionsweise" des Impulszählers eingestellt (Hier: Impulszähler -32.768...32.767). 1: Zum Auslesen muss das L-Flag gesetzt werden. Es wird der zuletzt über den Bus oder durch das Gerät in das Objekt geschriebene Wert ausgelesen. Art.-Nr. 2116REG Seite 21 von 98...
- Seite 22 "Funktionsweise" des Impulszählers eingestellt (Hier: Impulszähler 0...255). 1: Zum Auslesen muss das L-Flag gesetzt werden. Es wird der zuletzt über den Bus oder durch das Gerät in das Objekt geschriebene Wert ausgelesen. Art.-Nr. 2116REG Seite 22 von 98...
- Seite 23 "Funktionsweise" des Impulszählers eingestellt (Hier: Impulszähler -32.768...32.767). 1: Zum Auslesen muss das L-Flag gesetzt werden. Es wird der zuletzt über den Bus oder durch das Gerät in das Objekt geschriebene Wert ausgelesen. Art.-Nr. 2116REG Seite 23 von 98...
- Seite 24 "Funktionsweise" des Impulszählers eingestellt (Hier: Impulszähler 0...255). 1: Zum Auslesen muss das L-Flag gesetzt werden. Es wird der zuletzt über den Bus oder durch das Gerät in das Objekt geschriebene Wert ausgelesen. Art.-Nr. 2116REG Seite 24 von 98...
- Seite 25 "Funktionsweise" des Impulszählers eingestellt (Hier: Impulszähler -32.768...32.767). 1: Zum Auslesen muss das L-Flag gesetzt werden. Es wird der zuletzt über den Bus oder durch das Gerät in das Objekt geschriebene Wert ausgelesen. Art.-Nr. 2116REG Seite 25 von 98...
- Seite 26 "Funktionsweise" des Impulszählers eingestellt (Hier: Impulszähler 0...255). 1: Zum Auslesen muss das L-Flag gesetzt werden. Es wird der zuletzt über den Bus oder durch das Gerät in das Objekt geschriebene Wert ausgelesen. Art.-Nr. 2116REG Seite 26 von 98...
- Seite 27 "Funktionsweise" des Impulszählers eingestellt (Hier: Impulszähler -32.768...32.767). 1: Zum Auslesen muss das L-Flag gesetzt werden. Es wird der zuletzt über den Bus oder durch das Gerät in das Objekt geschriebene Wert ausgelesen. Art.-Nr. 2116REG Seite 27 von 98...
- Seite 28 Dabei wird die Polarität des Objekts durch den Parameter "Polarität des Sperrobjekts" definiert. 1: Zum Auslesen muss das L-Flag gesetzt werden. Es wird der zuletzt über den Bus oder durch das Gerät in das Objekt geschriebene Wert ausgelesen. Art.-Nr. 2116REG Seite 28 von 98...
- Seite 29 "Funktionsweise" des Impulszählers eingestellt (Hier: Impulszähler -32.768...32.767). 1: Zum Auslesen muss das L-Flag gesetzt werden. Es wird der zuletzt über den Bus oder durch das Gerät in das Objekt geschriebene Wert ausgelesen. Art.-Nr. 2116REG Seite 29 von 98...
- Seite 30 "Funktionsweise" des Impulszählers eingestellt (Hier: Impulszähler 0...255). 1: Zum Auslesen muss das L-Flag gesetzt werden. Es wird der zuletzt über den Bus oder durch das Gerät in das Objekt geschriebene Wert ausgelesen. Art.-Nr. 2116REG Seite 30 von 98...
- Seite 31 "Funktionsweise" des Impulszählers eingestellt (Hier: Impulszähler -32.768...32.767). 1: Zum Auslesen muss das L-Flag gesetzt werden. Es wird der zuletzt über den Bus oder durch das Gerät in das Objekt geschriebene Wert ausgelesen. Art.-Nr. 2116REG Seite 31 von 98...
- Seite 32 "Funktionsweise" des Impulszählers eingestellt (Hier: Impulszähler 0...255). 1: Zum Auslesen muss das L-Flag gesetzt werden. Es wird der zuletzt über den Bus oder durch das Gerät in das Objekt geschriebene Wert ausgelesen. Art.-Nr. 2116REG Seite 32 von 98...
- Seite 33 "Funktionsweise" des Impulszählers eingestellt (Hier: Impulszähler -32.768...32.767). 1: Zum Auslesen muss das L-Flag gesetzt werden. Es wird der zuletzt über den Bus oder durch das Gerät in das Objekt geschriebene Wert ausgelesen. Art.-Nr. 2116REG Seite 33 von 98...
- Seite 34 "Funktionsweise" des Impulszählers eingestellt (Hier: Impulszähler 0...255). 1: Zum Auslesen muss das L-Flag gesetzt werden. Es wird der zuletzt über den Bus oder durch das Gerät in das Objekt geschriebene Wert ausgelesen. Art.-Nr. 2116REG Seite 34 von 98...
- Seite 35 "Funktionsweise" des Impulszählers eingestellt (Hier: Impulszähler -32.768...32.767). 1: Zum Auslesen muss das L-Flag gesetzt werden. Es wird der zuletzt über den Bus oder durch das Gerät in das Objekt geschriebene Wert ausgelesen. Art.-Nr. 2116REG Seite 35 von 98...
- Seite 36 "Funktionsweise" des Impulszählers eingestellt (Hier: Impulszähler 0...255). 1: Zum Auslesen muss das L-Flag gesetzt werden. Es wird der zuletzt über den Bus oder durch das Gerät in das Objekt geschriebene Wert ausgelesen. Art.-Nr. 2116REG Seite 36 von 98...
- Seite 37 "Funktionsweise" des Impulszählers eingestellt (Hier: Impulszähler -32.768...32.767). 1: Zum Auslesen muss das L-Flag gesetzt werden. Es wird der zuletzt über den Bus oder durch das Gerät in das Objekt geschriebene Wert ausgelesen. Art.-Nr. 2116REG Seite 37 von 98...
- Seite 38 Werte-Telegramme über den KNX empfangen haben, wird ebenfalls der Intervallgrenzenfehler ausgegeben. 1: Zum Auslesen muss das L-Flag gesetzt werden. Es wird der zuletzt über den Bus oder durch das Gerät in das Objekt geschriebene Wert ausgelesen. Art.-Nr. 2116REG Seite 38 von 98...
- Seite 39 1 Bit Objekt zum Sperren des ersten Schaltobjekts eines Eingangs (Polarität parametrierbar). Nur bei der Funktion "Schalten"! 1: Zum Auslesen muss das L-Flag gesetzt werden. Es wird der zuletzt über den Bus oder durch das Gerät in das Objekt geschriebene Wert ausgelesen. Art.-Nr. 2116REG Seite 39 von 98...
- Seite 40 1 Bit Objekt zum Sperren eines Eingangs (Polarität parametrierbar). Nur bei den Funktionen "Dimmen", "Jalousie" und "Wertgeber"! 1: Zum Auslesen muss das L-Flag gesetzt werden. Es wird der zuletzt über den Bus oder durch das Gerät in das Objekt geschriebene Wert ausgelesen. Art.-Nr. 2116REG Seite 40 von 98...
-
Seite 41: Funktionsbeschreibung
Wechselspannungssignale mit einer Frequenz von 30...60 Hz getrennt für die bis zu 6 Eingänge. Das Gerät erkennt ein "1"-Signal (steigende Flanke / eingeschalteter Zustand), wenn innerhalb der Entprellzeit eine bestimmte Anzahl an positiven Abtastimpulsen (high, Art.-Nr. 2116REG Seite 41 von 98... - Seite 42 DC) im eingeschalteten Zustand anliegt. Der Parameter "Spannungsart" gibt die Signalform vor und definiert das Abtastverhalten des entsprechenden Eingangs. i Die Entprellzeit wird verwendet, um zu verhindern, dass das Gerät irrtümlich kurze Leitungsstörungen als Signal erkennt. Art.-Nr. 2116REG Seite 42 von 98...
- Seite 43 Telegramme auf den Bus aussendet, abhängig von der Buslast ist! Bei hoher Buslast und schnell schaltenden Signalen (10...30 Hz) können einzelne Schaltstellungswechsel durch die Telegrammausgabe nicht mehr sicher übertragen werden. In solchen Fällen ist die Schaltfrequenz der Signale am Eingang oder die Buslast zu reduzieren! Art.-Nr. 2116REG Seite 43 von 98...
-
Seite 44: Kanalübergreifende Funktionsbeschreibung
Telegramme auf den KNX ausgesendet, als in der ETS angegeben. Dadurch kann verhindert werden, dass schnelle Flankenwechsel an den Eingängen zu einer unzulässig hohen Buslast führen. i Eine Telegrammratenbegrenzung beeinflusst eine konfigurierte Verzögerung nach Busspannungswiederkehr nicht. Diese beiden Funktionen können beliebig miteinander kombiniert werden. Art.-Nr. 2116REG Seite 44 von 98... -
Seite 45: Kanalorientierte Funktionsbeschreibung
Busspannungswiederkehr, wenn der Objektwert (ggf. beeinflusst durch den Parameter "Reaktion nach Busspannungswiederkehr") dem Sendekriterium für das zyklische Senden entspricht. Eine "Verzögerung nach Busspannungswiederkehr", sofern parametriert, wird in diesem Fall abgewartet. Während einer aktiven Sperrung wird über den gesperrten Eingang nicht zyklisch gesendet. Art.-Nr. 2116REG Seite 45 von 98... -
Seite 46: Funktion "Dimmen
Sofern in der ETS für die Eingänge eine Verzögerung nach Busspannungswiederkehr eingestellt ist, sendet das Gerät die Telegramme erst dann aus, wenn die Verzögerung abgelaufen ist. Das Objekt "Dimmen" wird nach einem Geräte-Reset stets mit "0" initialisiert. Art.-Nr. 2116REG Seite 46 von 98... -
Seite 47: Funktion "Jalousie
Antrieb nur, wenn eine am Eingang angeschlossene Taste gedrückt gehalten wird. Falls die Taste länger als T2 gedrückt gehalten wird, sendet der Eingang kein weiteres Telegramm. Der Antrieb fährt bis zum Erreichen der Endposition weiter. Art.-Nr. 2116REG Seite 47 von 98... - Seite 48 Sofern in der ETS für die Eingänge eine Verzögerung nach Busspannungswiederkehr eingestellt ist, sendet das Gerät die Telegramme erst dann aus, wenn die Verzögerung abgelaufen ist. Das Objekt "Kurzzeitbetrieb" wird nach einem Geräte-Reset stets mit "0" initialisiert. Art.-Nr. 2116REG Seite 48 von 98...
-
Seite 49: Funktion "Wertgeber
Tastendruck wird der gespeicherte Wert verstellt und es ändert sich die Richtung der Wertverstellung. Die Zeit zwischen zwei Telegrammen bei der Wertverstellung ist in der ETS konfigurierbar. Beispiel zur Wertverstellung (Bild 10): - Funktion als Dimmwertgeber - Wert senden bei = steigender Flanke Art.-Nr. 2116REG Seite 49 von 98... - Seite 50 Wird länger als 1 s jedoch kürzer als 5 s betätigt, wird kein Telegramm ausgelöst. Zusätzlich besteht die Möglichkeit, ausschließlich ein Speichertelegramm ohne vorherigen Lichtszenenabruf zu senden. In diesem Fall muss der Parameter "nur Speicherfunktion ?" auf "Ja" eingestellt sein. Art.-Nr. 2116REG Seite 50 von 98...
- Seite 51 Flanke). Diese Einstellung ist nur bei "Wert senden bei = steigender und fallender Flanke (Schalter)" konfigurierbar. Sofern in der ETS für die Eingänge eine Verzögerung nach Busspannungswiederkehr eingestellt ist, sendet das Gerät die Telegramme erst dann aus, wenn die Verzögerung abgelaufen ist. Art.-Nr. 2116REG Seite 51 von 98...
-
Seite 52: Funktion "Impulszähler
Für jeden Eingang, dessen Funktion auf "Impulszähler" eingestellt ist, zeigt die ETS bis zu 16 Kommunikationsobjekte an. Die Datenformate sind teilweise abhängig von der eingestellten Funktionsweise des Impulszählers. Der Parameter "Funktionsweise" auf der Parameterseite "Ex - Funktionsweise" (x = 1...6) definiert den Wertebereich des Impulszählers auf eine der Art.-Nr. 2116REG Seite 52 von 98... - Seite 53 Beispiel zur Einstellung der Impulse am Eingang pro Zählimpuls (Bild 13): - "Funktionsweise" = Impulszähler 0...65535 - "Zählen der Impulse am Eingang bei" = steigender Flanke - "Impulse am Eingang pro Zählimpuls" = 4 - "Zählerstandsänderung pro Zählimpuls" = 1 Art.-Nr. 2116REG Seite 53 von 98...
- Seite 54 Beispiel zur Einstellung der Anzahl der Zählerstandsänderung pro Zählimpuls (Bild 14): - "Funktionsweise" = Impulszähler 0...65535 - "Zählen der Impulse am Eingang bei" = steigender Flanke - "Impulse am Eingang pro Zählimpuls" = 2 - "Zählerstandsänderung pro Zählimpuls" = 5 Art.-Nr. 2116REG Seite 54 von 98...
- Seite 55 "0"- und "1"-Signale durch die Gerätesoftware festgelegt. Durch die Mindestsignaldauer wird für den Eingang bei projektierter Impulszähler-Funktion definiert, über welchen Zeitraum ein Impuls anliegen muss, bis ein gültiger Impuls identifiziert wird. Hierbei können unterschiedliche Zeiten Art.-Nr. 2116REG Seite 55 von 98...
- Seite 56 Dieser Impuls wird vom Gerät als gültiger Impuls identifiziert. (D) Die Dauer dieses Impulses ist gleich der definierten Mindestsignaldauer für "1"-Signal. Die Mindestsignaldauer für "0"-Signal ist zuvor abgelaufen. Dieser Impuls wird vom Gerät als gültiger Impuls identifiziert. Art.-Nr. 2116REG Seite 56 von 98...
- Seite 57 Kommunikationsobjekt" wird ein Kommunikationsobjekt zur Vorgabe des Startwerts und ein Kommunikationsobjekt zur Vorgabe des Endwerts freigeschaltet. Das Datenformat der Kommunikationsobjekte richtet sich nach der eingestellten "Funktionsweise" des Impulszählers. i Bedingung (Vorwärtszähler): Startwert < Endwert Art.-Nr. 2116REG Seite 57 von 98...
- Seite 58 Parameters definiert werden. Der Zwischenzähler kann nach einer Zählerstandsabfrage entweder weiterlaufen oder zurückgesetzt und neu gestartet werden. Das Gerät sendet den aktuellen Zählerstand aus, bevor der Zählerstand zurückgesetzt und der Zähler neu gestartet wird. Art.-Nr. 2116REG Seite 58 von 98...
- Seite 59 über die Impulse am Eingang gleich angesteuert, zählen aber unabhängig voneinander. Beide Zähler werden auf separaten Parameterseiten ("Ex - Hauptzähler" und "Ex - Zwischenzähler") unabhängig voneinander konfiguriert. Haupt- und Zwischenzähler weisen geringe Unterschiede in ihrer Projektierung auf. Art.-Nr. 2116REG Seite 59 von 98...
- Seite 60 übertragen wurde? Kann der Ablauf des Zählers mit einem KNX-Telegramm gemeldet werden? Ja Ist das Verhalten des Zählers nach Ablauf definierbar? Nein Kann der Zähler mit einem KNX-Telegramm zurückgesetzt und neu gestartet werden? Art.-Nr. 2116REG Seite 60 von 98...
-
Seite 61: Sperrfunktionen Der Eingänge
Ende der Sperrung wieder unmittelbar mit dem zuletzt in das Objekt geschriebenen Objektwert fortgeführt, sofern das Sendekriterium für das zyklische Senden erfüllt ist ("senden bei EIN", "senden bei AUS" oder "senden bei EIN und AUS"). Art.-Nr. 2116REG Seite 61 von 98... -
Seite 62: Auslieferungszustand
Eingänge an, d. h. die LED funktionieren auch ohne ETS-Programmiervorgang. Wenn jedoch das im Auslieferungszustand vorhandene Applikationsprogramm durch die ETS entladen wird, oder ein anderes, nicht lauffähiges Applikationsprogramm einprogrammiert wird, sind auch die Status-LED ohne Funktion! Art.-Nr. 2116REG Seite 62 von 98... -
Seite 63: Parameter
Funktion wird die Entprellzeit/Mindestsignaldauer separat, bezogen auf jeden Eingang, eingestellt. Telegrammraten- gesperrt Es ist möglich, an dieser Stelle eine begrenzung allgemeine Telegrammratenbegrenzung freigegeben zu parametrieren. Bei freigegebener Telegrammratenbegrenzung werden in 17 s (fest definiertes, zyklisches Art.-Nr. 2116REG Seite 63 von 98... - Seite 64 Busspannungswiederkehr wird jedoch erst dann ausgeführt, wenn die 17 Sekunden abgelaufen sind! Telegramme pro 17 s 30, 60, 100, 127 Einstellung der Telegrammrate (Telegramme in 17 s) für die Telegrammratenbegrenzung. Nur sichtbar bei "Telegrammratenbegrenzung = freigegeben". Art.-Nr. 2116REG Seite 64 von 98...
-
Seite 65: Parameter Für Die Binäreingänge
Über diesen Parameter kann bestimmt Befehl bei fallender keine Reaktion Flanke werden, welcher Objektwert bei einer Schaltobjekt 1.2 fallenden Flanke über das zweite Kommunikationsobjekt des Eingangs auf den Bus ausgesendet wird (UM – umschalten des Objektwerts). Art.-Nr. 2116REG Seite 65 von 98... - Seite 66 Kontakt am Eingang geöffnet = Telegramm wie bei fallender Flanke). Wenn in diesem Fall der vom aktuellen Zustand abhängige Flankenbefehl auf "keine Reaktion" konfiguriert ist, sendet das Gerät zur Initialisierung auch kein Telegramm auf den Bus aus. Art.-Nr. 2116REG Seite 66 von 98...
-
Seite 67: Parameter Für Die Funktion "Dimmen
Sofern in der ETS für die Eingänge eine Verzögerung nach Busspannungswiederkehr eingestellt ist, sendet das Gerät die Telegramme erst dann aus, wenn die Verzögerung abgelaufen ist. keine Reaktion Nach einem Geräte-Reset erfolgt automatisch keine Reaktion (es wird Art.-Nr. 2116REG Seite 67 von 98... - Seite 68 Zeit zwischen zwei Telegrammen bei Telegrammen eingestellter Telegrammwiederholung. Sekunden (0...59) Jeweils nach Ablauf dieser Zeit wird ein neues Dimmtelegramm gesendet. Einstellung der Sekunden der Zeit. 5...9 Einstellung der Millisekunden der Zeit. Millisekunden (5...9 x 100) Art.-Nr. 2116REG Seite 68 von 98...
-
Seite 69: Parameter Für Die Funktion "Jalousie
Geräte-Reset ein "AUF"- Telegramm aktiv auf den Bus ausgesendet. Bei dieser Konfiguration wird nach einem Geräte-Reset ein "AB"- Telegramm aktiv auf den Bus ausgesendet. Bedienkonzept Dieser Parameter legt die Telegrammfolge nach einer Betätigung (steigende Flanke) fest. Art.-Nr. 2116REG Seite 69 von 98... - Seite 70 Zeit, während der ein MOVE-Telegramm Lamellenverstellzeit zur Lamellenverstellung durch eine Sekunden (0...59) fallende Flanke am Eingang beendet werden kann. Einstellung der Sekunden der Zeit. 0...9 Einstellung der Millisekunden der Zeit. Millisekunden (0...9 x 100) Art.-Nr. 2116REG Seite 70 von 98...
-
Seite 71: Parameter Für Die Funktion "Wertgeber
Lichtszenennummer fest, die bei einer (1...64) steigenden Flanke ausgesendet wird. Nur sichtbar bei "Lichtszenenabruf" und "Wert senden bei = steigender Flanke (Taster als Schließer)" und "Wert senden bei = steigender und fallender Flanke (Schalter)"! 1...64 Art.-Nr. 2116REG Seite 71 von 98... - Seite 72 = steigender und fallender Flanke (Schalter)"! Verhalten bei Das Kommunikationsobjekt des Busspannungs- Wertgebers oder der wiederkehr Lichtszenennebenstelle kann nach einem Geräte-Reset (Busspannungswiederkehr oder ETS- Programmiervorgang) initialisiert werden. Sofern in der ETS für die Art.-Nr. 2116REG Seite 72 von 98...
- Seite 73 Signal als aktiv erkannt, also der Taster betätigt wird. Bei der ersten Verstellung nach der Inbetriebnahme wird der durch die ETS programmierte Wert jeweils zyklisch um die beim Dimmwertgeber parametrierte Art.-Nr. 2116REG Seite 73 von 98...
- Seite 74 Einstellung der Sekunden der Zeit. 5...9 Einstellung der Millisekunden der Zeit. Millisekunden (5...9 x 100) Schrittweite (1...10) 1...10 Schrittweite, um die der eingestellte Wert bei langer Betätigung erniedrigt oder erhöht wird. Nur sichtbar bei "Funktion als = Dimmwertgeber"! Art.-Nr. 2116REG Seite 74 von 98...
-
Seite 75: Parameter Für Die Funktion "Impulszähler
Zählerstandsänderung, welche sich pro Zählimpuls ergibt. Die Zählerstandsänderung ergibt sich aus dem hier eingetragenen Faktor, welcher mit den gezählten Impulsen des Impulszählers multipliziert wird. Mindestsignaldauer Der Parameter "Mindestsignaldauer aktivieren? aktivieren?" entscheidet darüber, ob der Art.-Nr. 2116REG Seite 75 von 98... - Seite 76 Mindestsignaldauer für 100 ... 999 Dieser Parameter legt die Zeit der "0"-Signal Mindestsignaldauer für "0"-Signale in Millisekunden Millisekunden fest. Die Dauer, welche aus den Parametern Mindestsignaldauer in Minuten, Sekunden und Millisekunden resultiert, ergibt die gesamte Art.-Nr. 2116REG Seite 76 von 98...
- Seite 77 Geräts, im Umgang mit den Nein ehr senden? Zählerständen des Haupt- und des Zwischenzählers. Bei der Einstellung "Ja" werden die aktuellen Zählerstände nach Busspannungswiederkehr über die Kommunikationsobjekte "Hauptzähler Zählerstand" und "Zwischenzähler Zählerstand" automatisch auf den KNX gesendet. Art.-Nr. 2116REG Seite 77 von 98...
- Seite 78 "Ja" eingestellt ist. Die Kriterien für das automatische Aussenden definiert der Parameter "Zählerstand senden", welcher bei "Ja" sichtbar wird. Zählerstand senden bei Änderung Dieser Parameter definiert das Kriterium für das automatische Aussenden des Art.-Nr. 2116REG Seite 78 von 98...
- Seite 79 10 Sekunden bis 23 Stunden : 59 Minuten : 59 Sekunden erfolgen. Das Gerät sendet den Zählerstand zyklisch, jeweils nach Ablauf der in den Parametern definierten Zeit, aus. Die Summe, welche aus den Parametern Stunden, Minuten und Sekunden Art.-Nr. 2116REG Seite 79 von 98...
- Seite 80 Der Startwert kann innerhalb dieses (-127 ... 127) Wertebereichs liegen, wenn der "Impulszähler -128...127" eingestellt ist. Der Startwert kann innerhalb dieses 0 ... 65534 (1 ... 65535) Wertebereichs liegen, wenn der "Impulszähler 0...65535" eingestellt ist. Art.-Nr. 2116REG Seite 80 von 98...
- Seite 81 (Endwert Rückwärtszähler) die möglichen Endwerte in Abhängigkeit von der eingestellten "Funktionsweise" des Impulszählers. Der erste Wertebereich steht zur Verfügung, wenn der Zähler vorwärts zählt. Der in Klammern stehende Wertebereich steht zur Verfügung, wenn der Zähler Art.-Nr. 2116REG Seite 81 von 98...
- Seite 82 Optional kann der Ablauf eines Zählers dem KNX melden? mit einem KNX-Telegramm über das Nein Kommunikationsobjekt "... Meldung Zählerablauf" gemeldet werden. Dieses Kommunikationsobjekt wird verfügbar, wenn der Parameter "Ablauf des Zählers auf dem KNX melden?" auf "Ja" Art.-Nr. 2116REG Seite 82 von 98...
- Seite 83 Zählerstand auf den KNX zu senden. Hierbei sendet das Gerät den Zählerstand nur bei einer Zählerstandsabfrage über Kommunikationsobjekt aus. Der Parameter "Zählerstandsabfrage über KNX erlauben?" schaltet das entsprechende Kommunikationsobjekt frei. Diese Funktion kann parallel zum automatischen Aussenden genutzt werden. Art.-Nr. 2116REG Seite 83 von 98...
- Seite 84 Gerät sendet den Zählerstand zyklisch, jeweils nach Ablauf der in den Parametern definierten Zeit, aus. Die Summe, welche aus den Parametern Stunden, Minuten und Sekunden resultiert, ergibt die gesamte Zykluszeit. Dieser Parameter ist sichtbar, wenn der Art.-Nr. 2116REG Seite 84 von 98...
- Seite 85 Parameter oder ein Kommunikationsobjekt zur Vorgabe des Startwerts bereit. Bedingung (Vorwärtszähler): Startwert < Endwert Bedingung (Rückwärtszähler): Startwert > Endwert Startwert Der Wertebereich, in welchem Start- bzw. Endwert liegen, richtet sich nach der eingestellten "Funktionsweise" des Art.-Nr. 2116REG Seite 85 von 98...
- Seite 86 -2147483648...2147483647" eingestellt 2147483647) ist. Vorgabe Endwert über Parameter Unabhängig von der Zählrichtung beginnt die Impulszählung beim über Kommunikationsobjekt Startwert und endet beim Endwert. Start- und Endwerte können dem Gerät in den Parametern oder über Art.-Nr. 2116REG Seite 86 von 98...
- Seite 87 Der Startwert kann innerhalb dieses Wertebereichs liegen, wenn der (-32768 ... 0 ... 32766) "Impulszähler -32768...32767" eingestellt ist. Der Startwert kann innerhalb dieses 1 ... 4294967295 Wertebereichs liegen, wenn der (0 ... 4294967294) "Impulszähler 0...4294967295" Art.-Nr. 2116REG Seite 87 von 98...
- Seite 88 Zählerreset über KNX erlauben? das Kommunikationsobjekt "... Reset Nein Zählerstand" getrennt für den Haupt- und den Zwischenzähler jedes Eingangs ausgeführt werden, wenn der Parameter "Zählerreset über KNX erlauben?" auf "Ja" eingestellt ist. Bei einem Art.-Nr. 2116REG Seite 88 von 98...
- Seite 89 Parameter "Zählerreset über KNX sperren?" auf "Ja" eingestellt wurde. Sperren = 0 (Freigabe =1) Polarität des Die Polarität des Sperrobjekts ist über Sperrobjekts diesen Parameter einstellbar. Sperren = 1 (Freigabe =0) Art.-Nr. 2116REG Seite 89 von 98...
-
Seite 90: Parameter "Zyklisches Senden
Einstellung der Minuten der Zykluszeit. Sekunden (0...59) 0...30...59 Einstellung der Sekunden der Zykluszeit. Zyklisch Senden An dieser Stelle wird festgelegt, ob über das zweite Schaltobjekt des Eingangs Schaltobjekt 1.2 ? Nein zyklisch gesendet werden soll. Art.-Nr. 2116REG Seite 90 von 98... - Seite 91 Senden dieser Stelle die Zykluszeit konfiguriert Stunden (0...23) werden. Einstellung der Stunden der Zykluszeit. Minuten (0...59) 0...59 Einstellung der Minuten der Zykluszeit. Sekunden (0...59) 0...30...59 Einstellung der Sekunden der Zykluszeit. Art.-Nr. 2116REG Seite 91 von 98...
-
Seite 92: Parameter "Sperren
Eingangs unabhängig voneinander zu sperren. Bei einer aktiven Sperrfunktion werden Signalflanken am Eingang durch das Gerät bezogen auf die betroffenen Objekte ignoriert. Dieser Parameter gibt die Sperrfunktion des ersten Kommunikationsobjekts frei. Polarität Sperrobjekt Art.-Nr. 2116REG Seite 92 von 98... - Seite 93 Verhalten zu Beginn der keine Reaktion Sperrung Schaltobjekt gesperrt! Dieser Parameter Schaltobjekt 1.2 legt den Befehl fest, der zu Beginn der Sperrung über dieses Objekt ausgesendet wird. Bei "UM" wird der aktuelle Objektwert umgeschaltet. Art.-Nr. 2116REG Seite 93 von 98...
- Seite 94 Die folgenden Parameter sind nur für die Funktion "Jalousie" sichtbar... Die Eingänge können über den Bus Sperrfunktion gesperrt separat durch 1 Bit Objekte gesperrt freigegeben werden. Bei einer aktiven Sperrfunktion werden Signalflanken am Eingang durch Art.-Nr. 2116REG Seite 94 von 98...
- Seite 95 Abhängigkeit das entsprechend senden parametrierte Telegramm auf den Bus (Kontakt am Eingang geschlossen = Telegramm wie bei steigender Flanke; Kontakt am Eingang geöffnet = Telegramm wie bei fallender Flanke). Die Auswahl der Einstellungen dieses Art.-Nr. 2116REG Seite 95 von 98...
- Seite 96 Telegramm wie bei steigender Flanke; Kontakt am Eingang geöffnet = Telegramm wie bei fallender Flanke). Die Auswahl der Einstellungen dieses Parameters ist abhängig von der konfigurierten Flankenauswertung des Eingangs. h Eingänge 2...6 siehe Eingang 1! Art.-Nr. 2116REG Seite 96 von 98...
-
Seite 97: Anhang
Busspannungswiederkehr...... 44 Dimmen..........46 Entprellzeit..........44 Entprellzeit (Impulszähler)....55-56 ETS-Inbetriebnahme.......10 ETS-Programmiervorgang......44 ETS-Suchpfade........12 Hauptzähler..........57 Impulszähler........... 52 Jalousie...........47 Kommunikationsobjekte......16 Mindestsignaldauer (Impulszähler)... 55-56 Schalten..........45 Signalauswertung........41 Signalformen...........41 Sperrfunktion.......... 61 Telegrammratenbegrenzung....44 Wertgeber..........49 Zwischenzähler........57 Art.-Nr. 2116REG Seite 97 von 98... - Seite 98 Anhang ALBRECHT JUNG GMBH & CO. KG Volmestraße 1 58579 Schalksmühle GERMANY Telefon: +49 2355 806-0 Telefax: +49 2355 806-204 kundencenter@jung.de www.jung.de ZidaTech AG, Fabrikstrasse 9 CH-4614 Hägendorf Phone: +41 62 209 60 30 Fax: +41 62 209 60 33 E-Mail: e-center@zidatech.ch...
