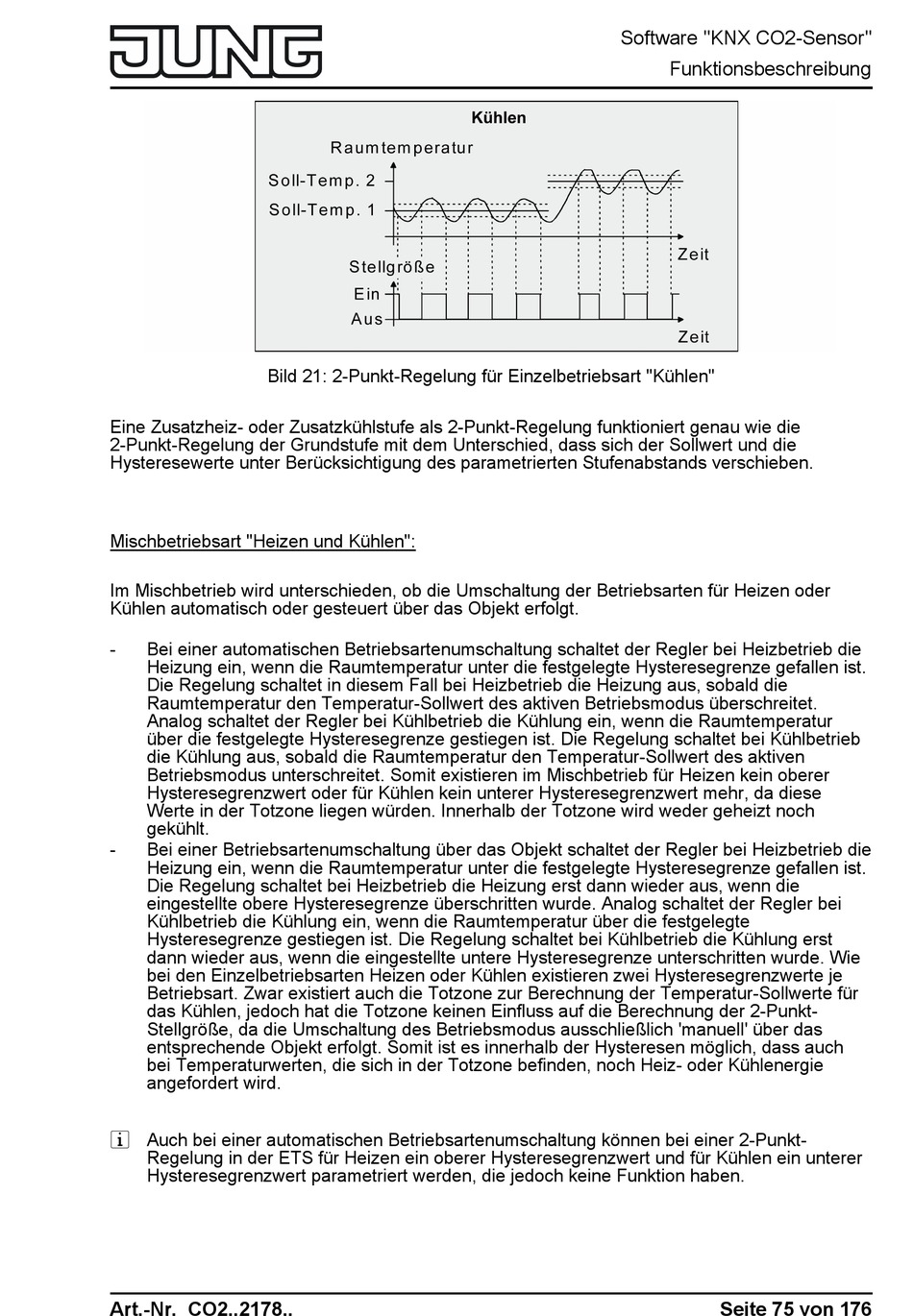

Bild 21: 2-Punkt-Regelung für Einzelbetriebsart "Kühlen"
Eine Zusatzheiz- oder Zusatzkühlstufe als 2-Punkt-Regelung funktioniert genau wie die
2-Punkt-Regelung der Grundstufe mit dem Unterschied, dass sich der Sollwert und die
Hysteresewerte unter Berücksichtigung des parametrierten Stufenabstands verschieben.
Mischbetriebsart "Heizen und Kühlen":
Im Mischbetrieb wird unterschieden, ob die Umschaltung der Betriebsarten für Heizen oder
Kühlen automatisch oder gesteuert über das Objekt erfolgt.
-
Bei einer automatischen Betriebsartenumschaltung schaltet der Regler bei Heizbetrieb die
Heizung ein, wenn die Raumtemperatur unter die festgelegte Hysteresegrenze gefallen ist.
Die Regelung schaltet in diesem Fall bei Heizbetrieb die Heizung aus, sobald die
Raumtemperatur den Temperatur-Sollwert des aktiven Betriebsmodus überschreitet.
Analog schaltet der Regler bei Kühlbetrieb die Kühlung ein, wenn die Raumtemperatur
über die festgelegte Hysteresegrenze gestiegen ist. Die Regelung schaltet bei Kühlbetrieb
die Kühlung aus, sobald die Raumtemperatur den Temperatur-Sollwert des aktiven
Betriebsmodus unterschreitet. Somit existieren im Mischbetrieb für Heizen kein oberer
Hysteresegrenzwert oder für Kühlen kein unterer Hysteresegrenzwert mehr, da diese
Werte in der Totzone liegen würden. Innerhalb der Totzone wird weder geheizt noch
gekühlt.
-
Bei einer Betriebsartenumschaltung über das Objekt schaltet der Regler bei Heizbetrieb die
Heizung ein, wenn die Raumtemperatur unter die festgelegte Hysteresegrenze gefallen ist.
Die Regelung schaltet bei Heizbetrieb die Heizung erst dann wieder aus, wenn die
eingestellte obere Hysteresegrenze überschritten wurde. Analog schaltet der Regler bei
Kühlbetrieb die Kühlung ein, wenn die Raumtemperatur über die festgelegte
Hysteresegrenze gestiegen ist. Die Regelung schaltet bei Kühlbetrieb die Kühlung erst
dann wieder aus, wenn die eingestellte untere Hysteresegrenze unterschritten wurde. Wie
bei den Einzelbetriebsarten Heizen oder Kühlen existieren zwei Hysteresegrenzwerte je
Betriebsart. Zwar existiert auch die Totzone zur Berechnung der Temperatur-Sollwerte für
das Kühlen, jedoch hat die Totzone keinen Einfluss auf die Berechnung der 2-Punkt-
Stellgröße, da die Umschaltung des Betriebsmodus ausschließlich 'manuell' über das
entsprechende Objekt erfolgt. Somit ist es innerhalb der Hysteresen möglich, dass auch
bei Temperaturwerten, die sich in der Totzone befinden, noch Heiz- oder Kühlenergie
angefordert wird.
i Auch bei einer automatischen Betriebsartenumschaltung können bei einer 2-Punkt-
Regelung in der ETS für Heizen ein oberer Hysteresegrenzwert und für Kühlen ein unterer
Hysteresegrenzwert parametriert werden, die jedoch keine Funktion haben.
Art.-Nr. CO2..2178..
Software "KNX CO2-Sensor"
Funktionsbeschreibung
Seite 75 von 176
