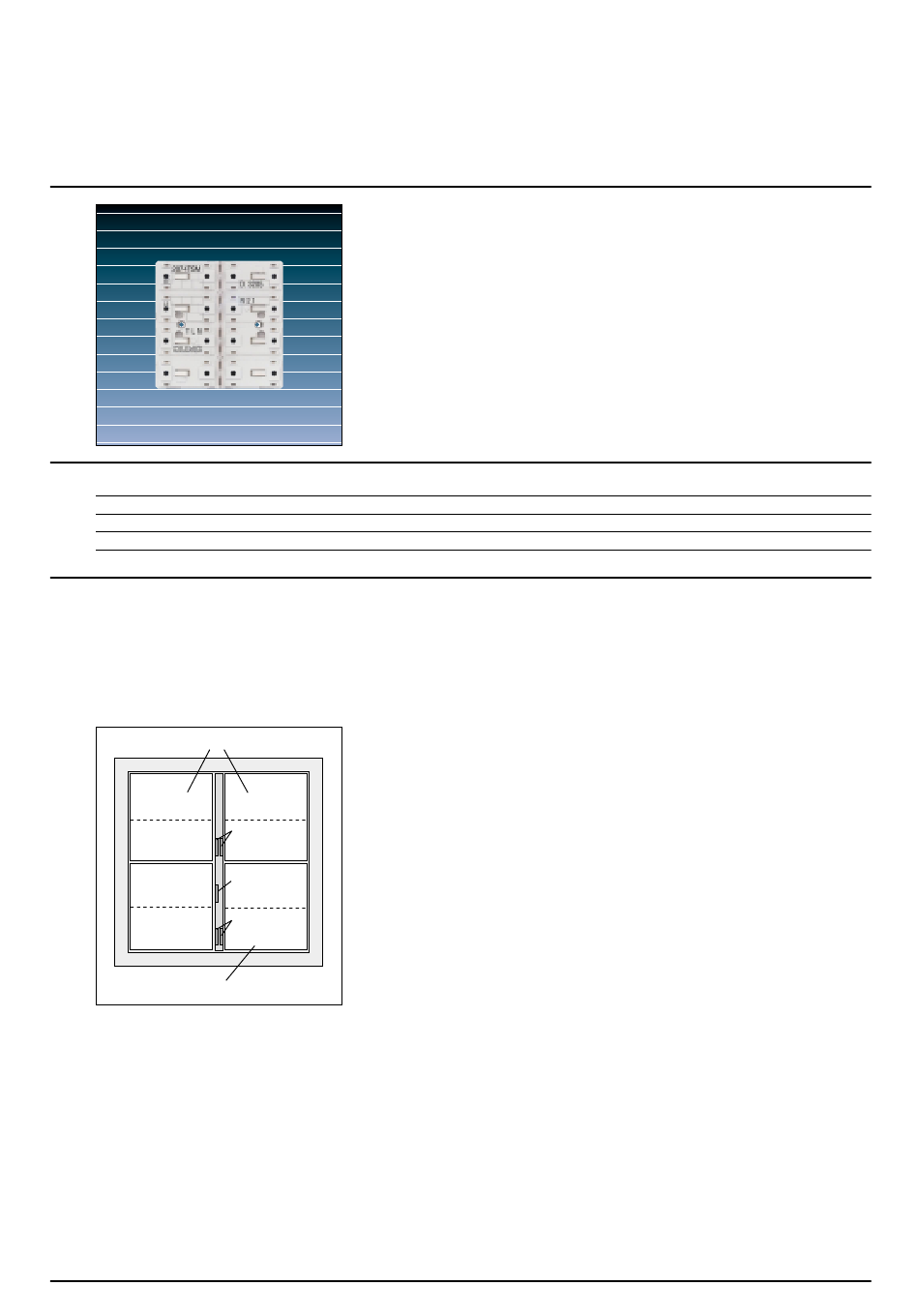

Tastsensor 4-fach Standard TSM
ETS-Produktfamilie:
Produkttyp:
Funktionsbeschreibung:
3
Der Tastsensor 4fach Standard TSM wird auf einen Unterputz-Busankoppler (UP-BA) aufgesteckt (vgl. Anschlussbild). Der Tastsensor sendet bei
Tastenbetätigung in Abhängigkeit von der geladenen Software entsprechende Telegramme auf den KNX/EIB. Dies können beispielsweise Tele-
gramme zum Schalten oder Tasten, zum Dimmen oder zur Jalousiesteuerung sein. Auch ist es möglich, Wertgeberfunktionen, wie z.B. Dimmwert-
geber oder Lichtszenennebenstellen, zu programmieren. Eine blaue Betriebs-LED kann als Orientierungslicht dienen.
Darstellung:
A
1
2
5
2
6
A
Tastsensor
Tastsensor 4-fach Standard TSM
Abmessungen:
Breite:
Höhe:
3
Tiefe:
B
4
7
C
B
8
Tastsensor Standard
Art.-Nr.
2074 TSM
70 mm
(ohne Rahmen)
70 mm
(ohne Rahmen)
7 mm (ohne AST)
Bedienelemente:
A: 4 Wippen (Tasten 1 bis 8: Tastenbetätigung
jeweils oben und unten)
Als Bedienflächen werden die entsprechen-
den Tastsensor-Modul-Abdeckungen
benötigt. Diese sind separat zu bestellen:
4 x FD ..904 TSA..
Die Abdeckungen Art.-Nr.
FD ..90x TSA NA.. sind beschriftbar. Es
können z. B. handelsübliche Folien mit Hilfe
der JUNG-Beschriftungssoftware beschrif-
tet und in die Tasten einlegt werden.
B: 4 Status-LED (rot)
je Wippe eine
C: 1 Betriebs-LED (blau)
1
