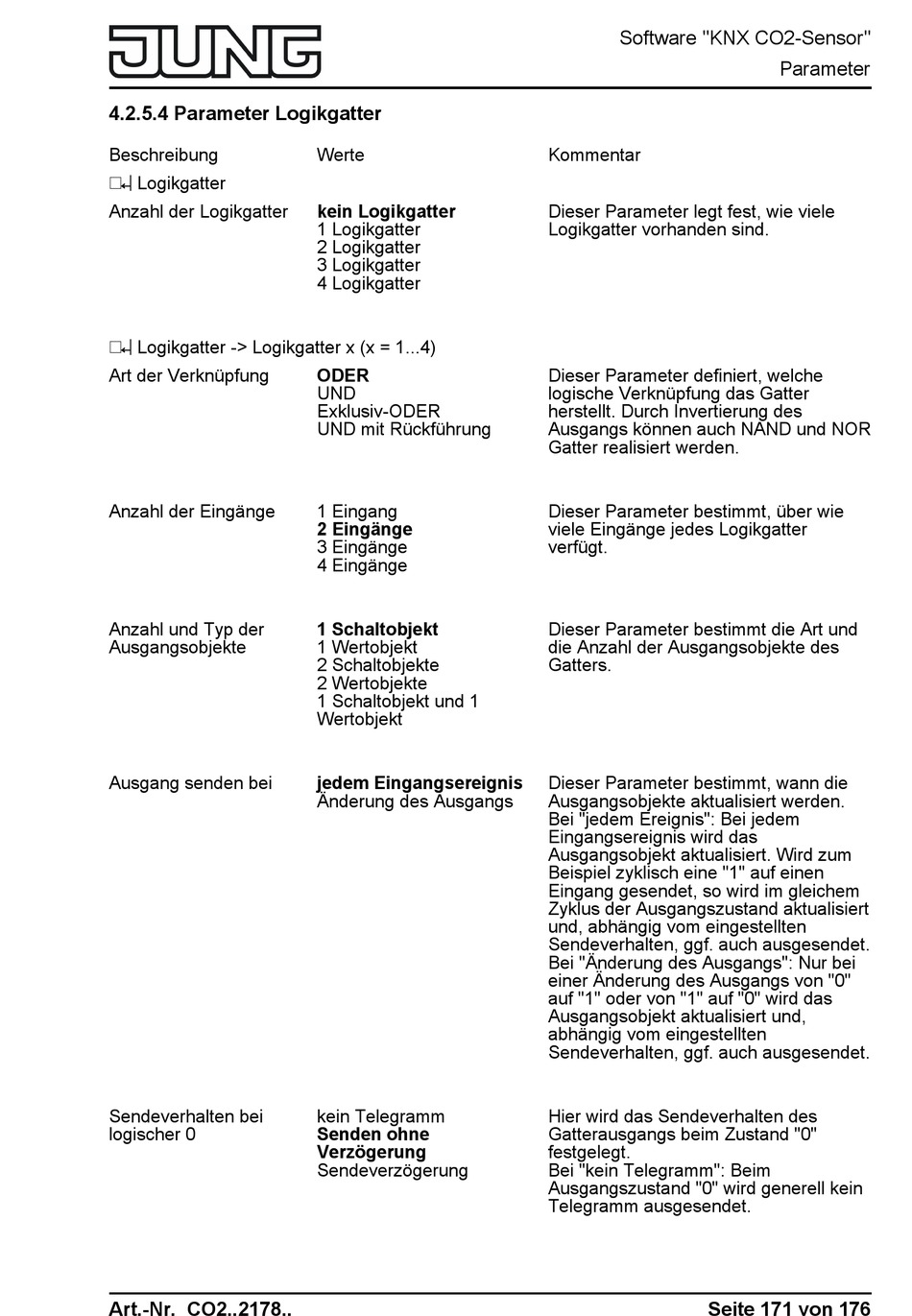

4.2.5.4 Parameter Logikgatter
Beschreibung
h Logikgatter
Anzahl der Logikgatter
h Logikgatter -> Logikgatter x (x = 1...4)
Art der Verknüpfung
Anzahl der Eingänge
Anzahl und Typ der
Ausgangsobjekte
Ausgang senden bei
Sendeverhalten bei
logischer 0
Art.-Nr. CO2..2178..
Werte
kein Logikgatter
1 Logikgatter
2 Logikgatter
3 Logikgatter
4 Logikgatter
ODER
UND
Exklusiv-ODER
UND mit Rückführung
1 Eingang
2 Eingänge
3 Eingänge
4 Eingänge
1 Schaltobjekt
1 Wertobjekt
2 Schaltobjekte
2 Wertobjekte
1 Schaltobjekt und 1
Wertobjekt
jedem Eingangsereignis
Änderung des Ausgangs
kein Telegramm
Senden ohne
Verzögerung
Sendeverzögerung
Software "KNX CO2-Sensor"
Kommentar
Dieser Parameter legt fest, wie viele
Logikgatter vorhanden sind.
Dieser Parameter definiert, welche
logische Verknüpfung das Gatter
herstellt. Durch Invertierung des
Ausgangs können auch NAND und NOR
Gatter realisiert werden.
Dieser Parameter bestimmt, über wie
viele Eingänge jedes Logikgatter
verfügt.
Dieser Parameter bestimmt die Art und
die Anzahl der Ausgangsobjekte des
Gatters.
Dieser Parameter bestimmt, wann die
Ausgangsobjekte aktualisiert werden.
Bei "jedem Ereignis": Bei jedem
Eingangsereignis wird das
Ausgangsobjekt aktualisiert. Wird zum
Beispiel zyklisch eine "1" auf einen
Eingang gesendet, so wird im gleichem
Zyklus der Ausgangszustand aktualisiert
und, abhängig vom eingestellten
Sendeverhalten, ggf. auch ausgesendet.
Bei "Änderung des Ausgangs": Nur bei
einer Änderung des Ausgangs von "0"
auf "1" oder von "1" auf "0" wird das
Ausgangsobjekt aktualisiert und,
abhängig vom eingestellten
Sendeverhalten, ggf. auch ausgesendet.
Hier wird das Sendeverhalten des
Gatterausgangs beim Zustand "0"
festgelegt.
Bei "kein Telegramm": Beim
Ausgangszustand "0" wird generell kein
Telegramm ausgesendet.
Seite 171 von 176
