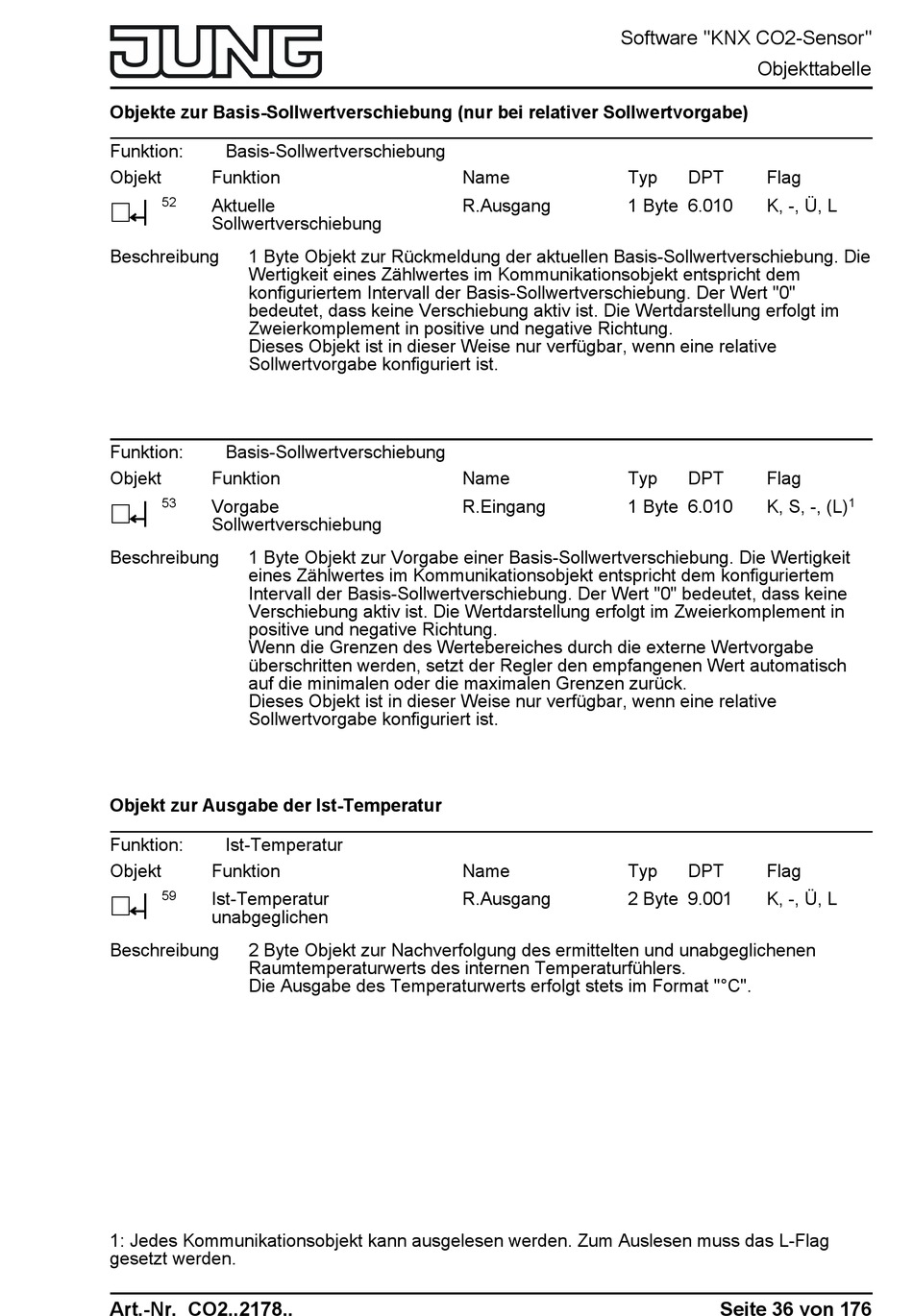

Objekte zur Basis-Sollwertverschiebung (nur bei relativer Sollwertvorgabe)
Funktion:
Basis-Sollwertverschiebung
Objekt
Funktion
52
Aktuelle
h
Sollwertverschiebung
Beschreibung
1 Byte Objekt zur Rückmeldung der aktuellen Basis-Sollwertverschiebung. Die
Wertigkeit eines Zählwertes im Kommunikationsobjekt entspricht dem
konfiguriertem Intervall der Basis-Sollwertverschiebung. Der Wert "0"
bedeutet, dass keine Verschiebung aktiv ist. Die Wertdarstellung erfolgt im
Zweierkomplement in positive und negative Richtung.
Dieses Objekt ist in dieser Weise nur verfügbar, wenn eine relative
Sollwertvorgabe konfiguriert ist.
Funktion:
Basis-Sollwertverschiebung
Objekt
Funktion
53
Vorgabe
h
Sollwertverschiebung
Beschreibung
1 Byte Objekt zur Vorgabe einer Basis-Sollwertverschiebung. Die Wertigkeit
eines Zählwertes im Kommunikationsobjekt entspricht dem konfiguriertem
Intervall der Basis-Sollwertverschiebung. Der Wert "0" bedeutet, dass keine
Verschiebung aktiv ist. Die Wertdarstellung erfolgt im Zweierkomplement in
positive und negative Richtung.
Wenn die Grenzen des Wertebereiches durch die externe Wertvorgabe
überschritten werden, setzt der Regler den empfangenen Wert automatisch
auf die minimalen oder die maximalen Grenzen zurück.
Dieses Objekt ist in dieser Weise nur verfügbar, wenn eine relative
Sollwertvorgabe konfiguriert ist.
Objekt zur Ausgabe der Ist-Temperatur
Funktion:
Ist-Temperatur
Objekt
Funktion
59
Ist-Temperatur
h
unabgeglichen
Beschreibung
2 Byte Objekt zur Nachverfolgung des ermittelten und unabgeglichenen
Raumtemperaturwerts des internen Temperaturfühlers.
Die Ausgabe des Temperaturwerts erfolgt stets im Format "°C".
1: Jedes Kommunikationsobjekt kann ausgelesen werden. Zum Auslesen muss das L-Flag
gesetzt werden.
Art.-Nr. CO2..2178..
Software "KNX CO2-Sensor"
Name
Typ
R.Ausgang
1 Byte
Name
Typ
R.Eingang
1 Byte
Name
Typ
R.Ausgang
2 Byte
Objekttabelle
DPT
Flag
6.010
K, -, Ü, L
DPT
Flag
1
6.010
K, S, -, (L)
DPT
Flag
9.001
K, -, Ü, L
Seite 36 von 176
