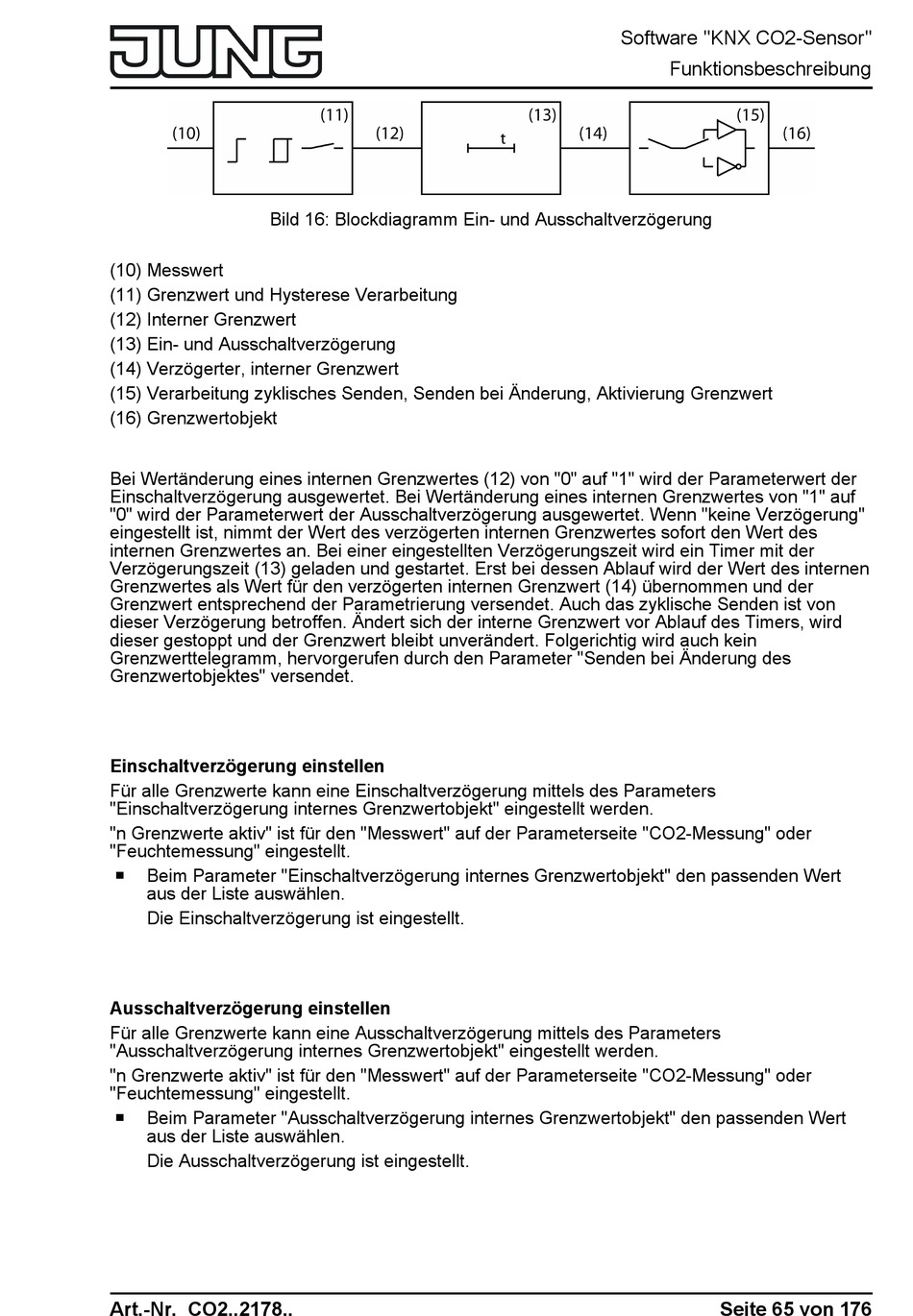

Bild 16: Blockdiagramm Ein- und Ausschaltverzögerung
(10) Messwert
(11) Grenzwert und Hysterese Verarbeitung
(12) Interner Grenzwert
(13) Ein- und Ausschaltverzögerung
(14) Verzögerter, interner Grenzwert
(15) Verarbeitung zyklisches Senden, Senden bei Änderung, Aktivierung Grenzwert
(16) Grenzwertobjekt
Bei Wertänderung eines internen Grenzwertes (12) von "0" auf "1" wird der Parameterwert der
Einschaltverzögerung ausgewertet. Bei Wertänderung eines internen Grenzwertes von "1" auf
"0" wird der Parameterwert der Ausschaltverzögerung ausgewertet. Wenn "keine Verzögerung"
eingestellt ist, nimmt der Wert des verzögerten internen Grenzwertes sofort den Wert des
internen Grenzwertes an. Bei einer eingestellten Verzögerungszeit wird ein Timer mit der
Verzögerungszeit (13) geladen und gestartet. Erst bei dessen Ablauf wird der Wert des internen
Grenzwertes als Wert für den verzögerten internen Grenzwert (14) übernommen und der
Grenzwert entsprechend der Parametrierung versendet. Auch das zyklische Senden ist von
dieser Verzögerung betroffen. Ändert sich der interne Grenzwert vor Ablauf des Timers, wird
dieser gestoppt und der Grenzwert bleibt unverändert. Folgerichtig wird auch kein
Grenzwerttelegramm, hervorgerufen durch den Parameter "Senden bei Änderung des
Grenzwertobjektes" versendet.
Einschaltverzögerung einstellen
Für alle Grenzwerte kann eine Einschaltverzögerung mittels des Parameters
"Einschaltverzögerung internes Grenzwertobjekt" eingestellt werden.
"n Grenzwerte aktiv" ist für den "Messwert" auf der Parameterseite "CO2-Messung" oder
"Feuchtemessung" eingestellt.
o
Beim Parameter "Einschaltverzögerung internes Grenzwertobjekt" den passenden Wert
aus der Liste auswählen.
Die Einschaltverzögerung ist eingestellt.
Ausschaltverzögerung einstellen
Für alle Grenzwerte kann eine Ausschaltverzögerung mittels des Parameters
"Ausschaltverzögerung internes Grenzwertobjekt" eingestellt werden.
"n Grenzwerte aktiv" ist für den "Messwert" auf der Parameterseite "CO2-Messung" oder
"Feuchtemessung" eingestellt.
o
Beim Parameter "Ausschaltverzögerung internes Grenzwertobjekt" den passenden Wert
aus der Liste auswählen.
Die Ausschaltverzögerung ist eingestellt.
Art.-Nr. CO2..2178..
Software "KNX CO2-Sensor"
Funktionsbeschreibung
Seite 65 von 176
