4.2.4.2.7 Funktion "Lichtszenennebenstelle mit/ohne Speicherfunktion"
Bei einer Parametrierung als Lichtszenennebenstelle ohne Speicherfunktion ist es möglich, eine
Lichtszene aufzurufen. Bei steigender, fallender oder steigender und fallender Flanke wird die in
der ETS parametrierte Lichtszenennummer sofort auf den Bus gesendet.
Bei einer Parametrierung als Lichtszenennebenstelle mit Speicherfunktion ist es möglich, ein
Speichertelegramm in Abhängigkeit der zu sendenden Lichtszene zu erzeugen. Hierbei wird bei
einem langen Signal gemäß der konfigurierten Flankenauswertung (Taster als Öffner oder
Schließer - nicht als Schalter!) das entsprechende Speichertelegramm gesendet. In diesem Fall
ist die Zeit für eine lange Betätigung parametrierbar (jedoch nicht unter 5 s). Bei einer kurzen
Betätigung < 1 s wird die parametrierte Lichtszenennummer (ohne Speichertelegramm)
gesendet. Wird länger als 1 s jedoch kürzer als 5 s betätigt, wird kein Telegramm ausgelöst.
Zusätzlich besteht die Möglichkeit, ausschließlich ein Speichertelegramm ohne vorherigen
Lichtszenenabruf zu senden. In diesem Fall muss der Parameter "nur Speicherfunktion ?" auf
"Ja" eingestellt sein.
Beispiele zur Lichtszenennebenstelle mit Speicherfunktion
1.) nur Speicherfunktion = Nein
2.) nur Speicherfunktion = Ja

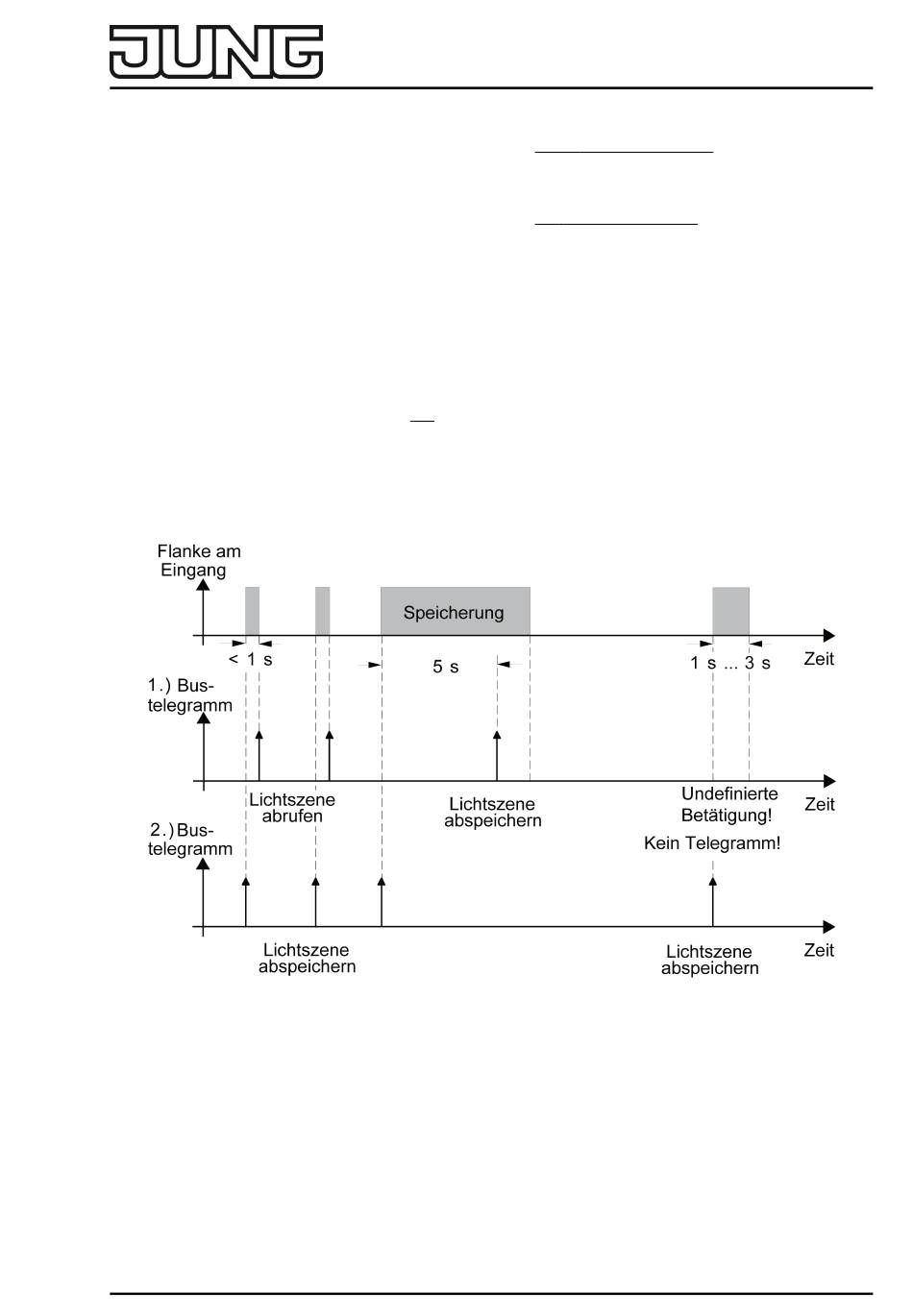

Bild 11: Beispiel zur Szenenspeicherung
"nur Speicherfunktion = Nein":
Wird eine steigende oder eine fallende Flanke am Eingang erkannt (abhängig von der
Parametrierung), startet der Zeiterfassungsvorgang. Wird nun innerhalb der ersten Sekunde
wieder losgelassen, erfolgt unmittelbar der entsprechende Lichtszenenabruf. Ist die Signallänge
länger, wird nach 5 s das Speichertelegramm ausgesendet.
"nur Speicherfunktion = Ja":
Unmittelbar nach Erkennung der entsprechenden Signalflanke wird das Speichertelegramm
ausgesendet.
Art.-Nr. CO2..2178..
Seite 52 von 176
