(8) Anschlussleiste Binäreingänge
(9) Anschluss KNX
o
Die abisolierten Busleitungen in die Anschlussklemme (9) im Anschlussklemmen-Einsatz
einstecken (Bild 3)
1..3 nicht belegt
4
Anschluss Binäreingang E1
5
Anschluss Binäreingang E2
6
Bezugspotential E1, E2
o
Fensterkontakte, Schließer- oder Öffner-Taster können an die Anschlussklemmen 4, 5 und
6 der Anschlussleiste Binäreingänge (8) angeschlossen werden.
o
Den Anschlussklemmen-Einsatz (1) in die Gerätedose einsetzen. Auf die Beschriftung
OBEN / TOP achten. Der Busanschluss muss unten rechts liegen.
o
Den Design-Rahmen (2) auf den Anschlussklemmen-Einsatz (1) aufsetzen.
o
Den Elektronik-Aufsatz (3) lagerichtig in den Anschlussklemmen-Einsatz einsetzen.
o
Den Elektronik-Aufsatz mit der Sicherungsschraube (6) befestigen.
Art.-Nr. CO2..2178..
Montage, elektrischer Anschluss und Bedienung

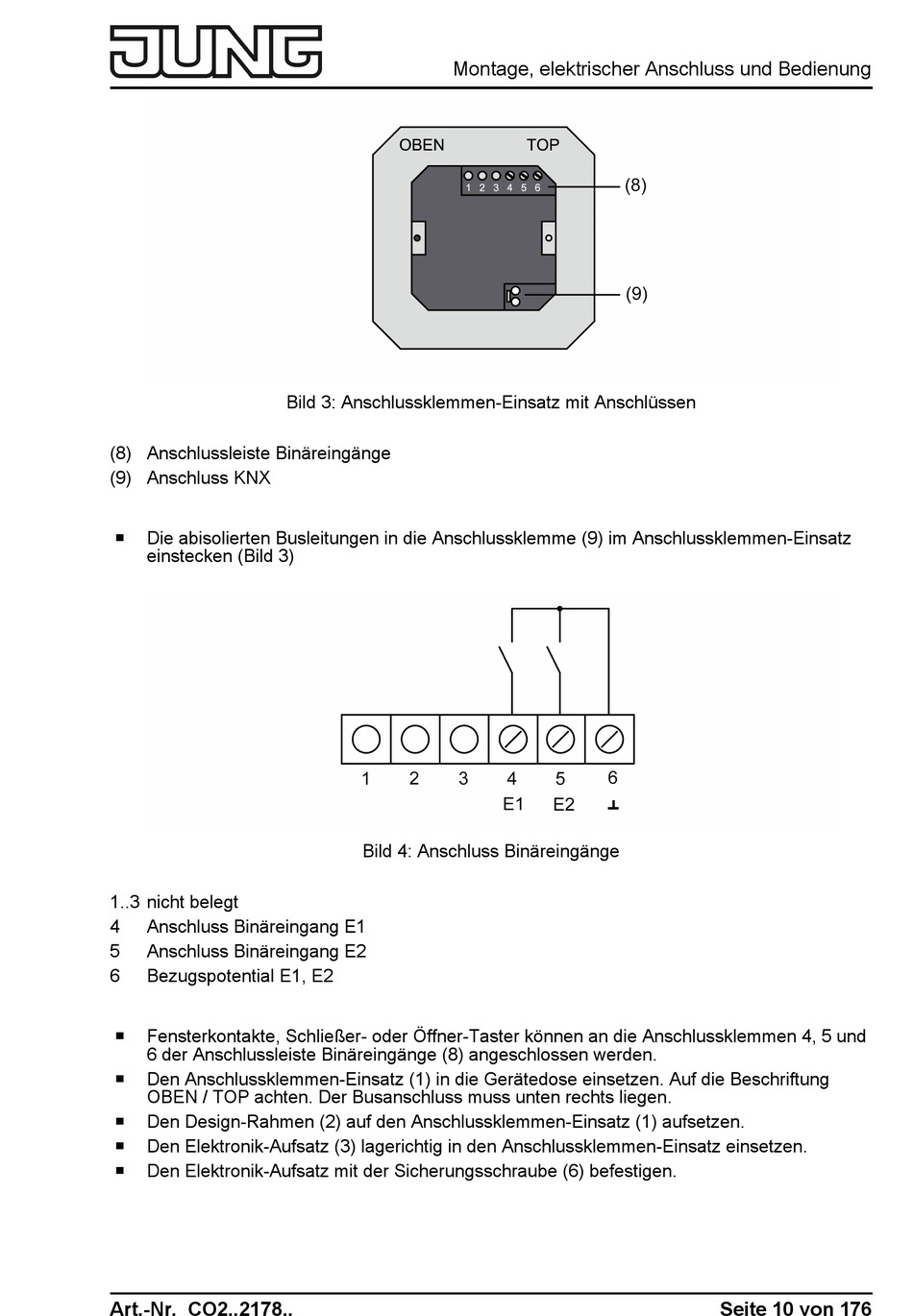

Bild 3: Anschlussklemmen-Einsatz mit Anschlüssen
Bild 4: Anschluss Binäreingänge
Seite 10 von 176
