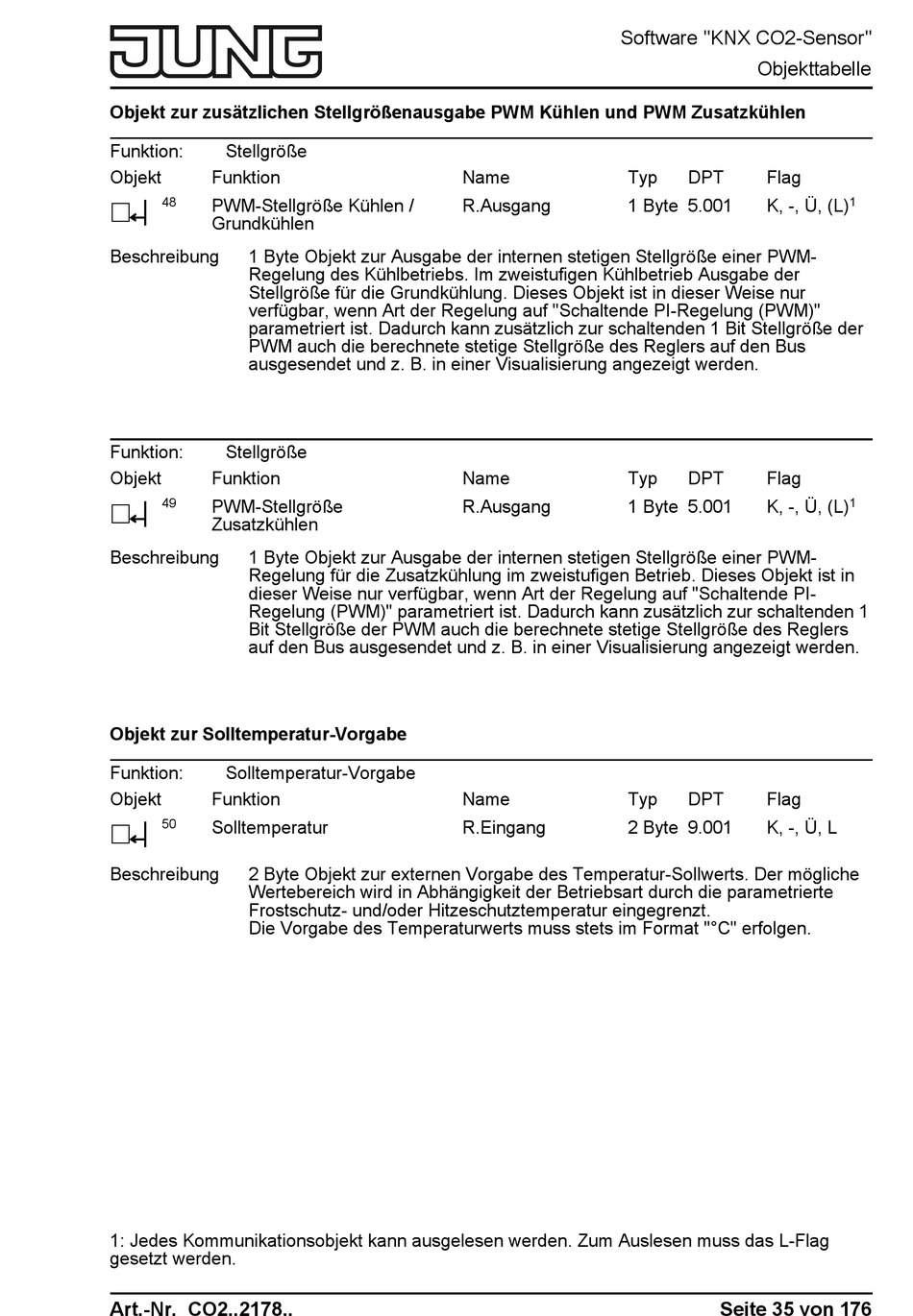

Objekt zur zusätzlichen Stellgrößenausgabe PWM Kühlen und PWM Zusatzkühlen
Funktion:
Stellgröße
Objekt
Funktion
48
PWM-Stellgröße Kühlen /
h
Grundkühlen
Beschreibung
1 Byte Objekt zur Ausgabe der internen stetigen Stellgröße einer PWM-
Regelung des Kühlbetriebs. Im zweistufigen Kühlbetrieb Ausgabe der
Stellgröße für die Grundkühlung. Dieses Objekt ist in dieser Weise nur
verfügbar, wenn Art der Regelung auf "Schaltende PI-Regelung (PWM)"
parametriert ist. Dadurch kann zusätzlich zur schaltenden 1 Bit Stellgröße der
PWM auch die berechnete stetige Stellgröße des Reglers auf den Bus
ausgesendet und z. B. in einer Visualisierung angezeigt werden.
Funktion:
Stellgröße
Objekt
Funktion
49
PWM-Stellgröße
h
Zusatzkühlen
Beschreibung
1 Byte Objekt zur Ausgabe der internen stetigen Stellgröße einer PWM-
Regelung für die Zusatzkühlung im zweistufigen Betrieb. Dieses Objekt ist in
dieser Weise nur verfügbar, wenn Art der Regelung auf "Schaltende PI-
Regelung (PWM)" parametriert ist. Dadurch kann zusätzlich zur schaltenden 1
Bit Stellgröße der PWM auch die berechnete stetige Stellgröße des Reglers
auf den Bus ausgesendet und z. B. in einer Visualisierung angezeigt werden.
Objekt zur Solltemperatur-Vorgabe
Funktion:
Solltemperatur-Vorgabe
Objekt
Funktion
50
Solltemperatur
h
Beschreibung
2 Byte Objekt zur externen Vorgabe des Temperatur-Sollwerts. Der mögliche
Wertebereich wird in Abhängigkeit der Betriebsart durch die parametrierte
Frostschutz- und/oder Hitzeschutztemperatur eingegrenzt.
Die Vorgabe des Temperaturwerts muss stets im Format "°C" erfolgen.
1: Jedes Kommunikationsobjekt kann ausgelesen werden. Zum Auslesen muss das L-Flag
gesetzt werden.
Art.-Nr. CO2..2178..
Software "KNX CO2-Sensor"
Name
Typ
R.Ausgang
1 Byte
Name
Typ
R.Ausgang
1 Byte
Name
Typ
R.Eingang
2 Byte
Objekttabelle
DPT
Flag
1
5.001
K, -, Ü, (L)
DPT
Flag
1
5.001
K, -, Ü, (L)
DPT
Flag
9.001
K, -, Ü, L
Seite 35 von 176
