2.3 Montage und elektrischer Anschluss
Tastsensor anschließen und montieren
(23)
(17)
(17) Tragring
(18) Design-Rahmen
(19) Tastsensormodul
(20) Befestigungsschrauben
(21) Design-Bedienflächen
(22) KNX-Anschlussklemme
(23) Dosenschrauben
o
Tragring (17) lagerichtig auf eine Gerätedose montieren. Kennzeichnung TOP = oben
beachten. Beiliegende Dosenschrauben (23) verwenden.
o
Design-Rahmen (18) auf Tragring positionieren.
o
Tastsensormodul (19) mit KNX-Anschlussklemme (22), welche an die KNX-Busleitung
angeschlossen ist, an der Modulrückseite verbinden. Die Anschlussleitung wird am
Tastsensormodul nach unten weg und dann nach hinten in die Gerätedose geführt.
o
Tastsensormodul auf den Tragring stecken.
o
Tastsensormodul mit den beiliegenden Kunststoffschrauben (20) am Tragring befestigen.
Die Kunststoffschrauben nur leicht anziehen.
o
Vor Montage der Bedienflächen (21) die physikalische Adresse in das Gerät laden (siehe
Seite 9-10).
Art.-Nr. 5071 TSM
Art.-Nr. 5072 TSM
Art.-Nr. 5073 TSM
Art.-Nr. 5074 TSM
Montage, elektrischer Anschluss und Bedienung
(22)
(18)
(19)

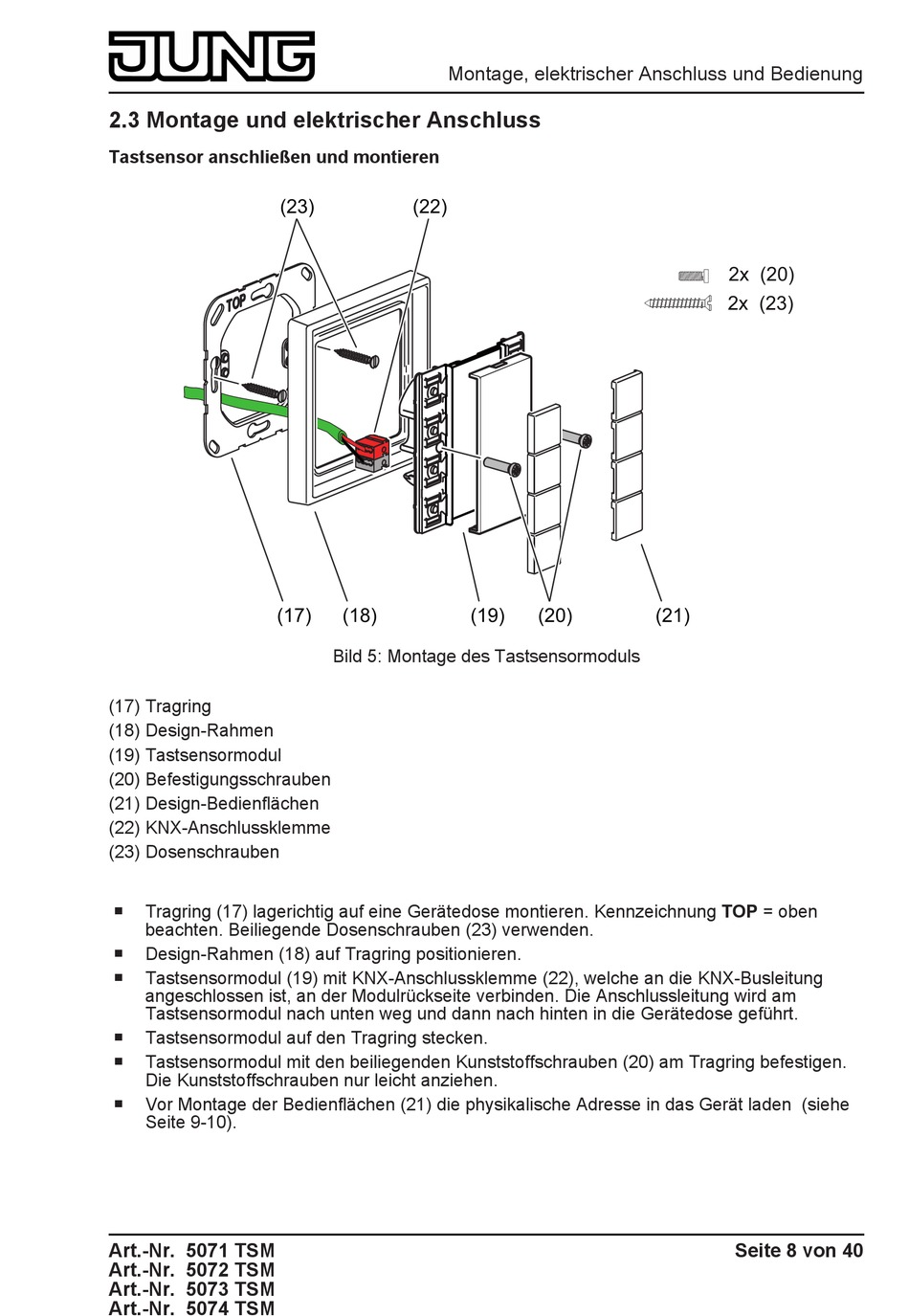

Bild 5: Montage des Tastsensormoduls
(20)
(21)
2x (20)
2x (23)
Seite 8 von 40
