4.6

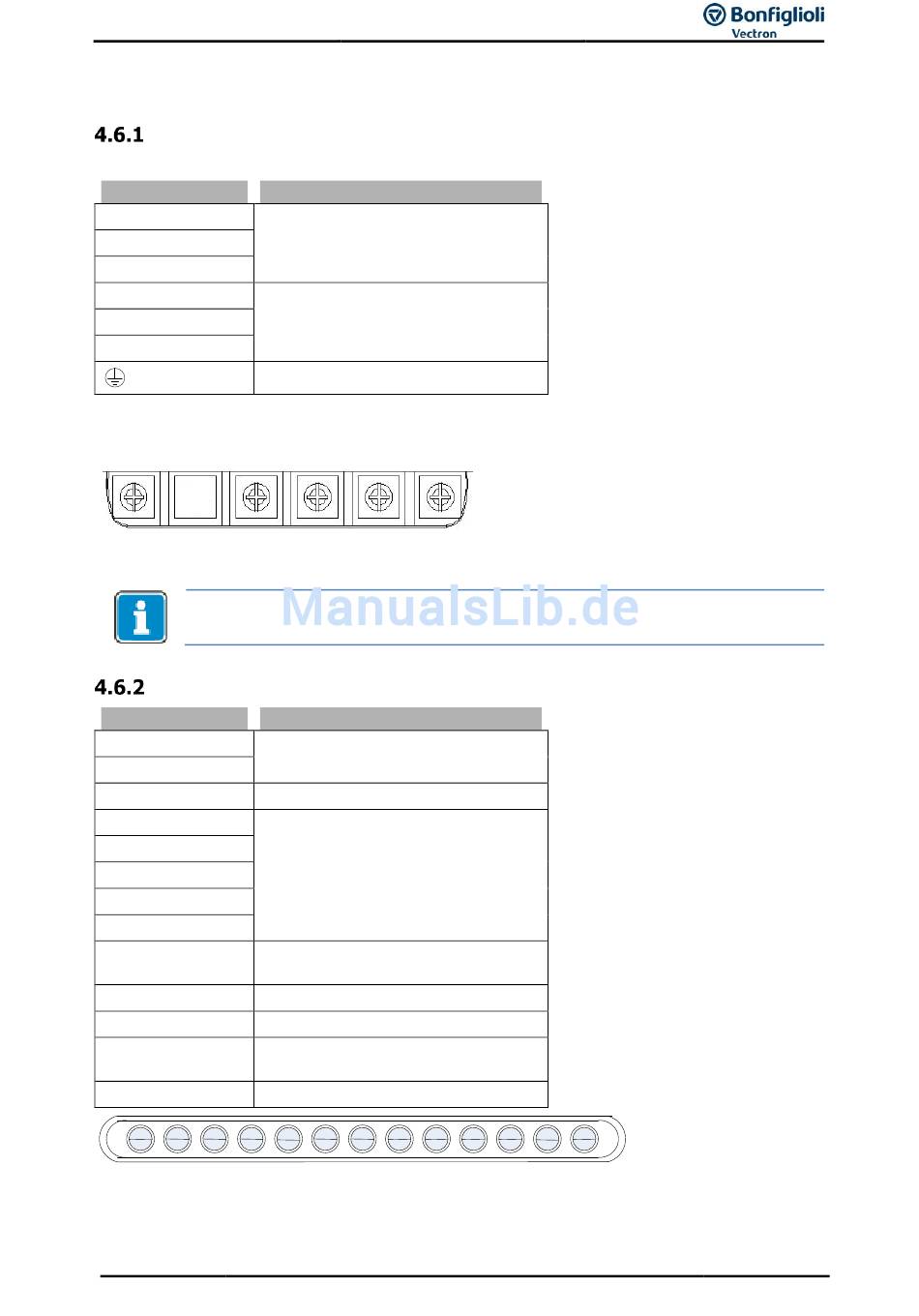

Beschreibung der Klemmen

Beschreibung der Klemmen des Leistungsteils

Bezeichnung Kl.
L1(L)
L2 Netzspannungseingang, L1(L), L2, L3(N)
L3(N)
U
V Umrichterausgang, Motorphasen U, V, W
W
PE-Klemme

Einphasig

L1(L) L2 L3(N)
Keine Schraube auf L2-Klemme bei Geräten für 1-phasige Netzspannung.

Beschreibung der Klemmen des Steuerteils

Bezeichnung Kl.
RA
Relaisausgang, Spezifikation: 250 VAC /
1A, (30 VDC / 1A)
RB
+24V 24 V Versorgungsspannung für I1D ~ I5D
I1D
I2D
Multifunktionseingänge (Funktion einstell-
I3D
bar in Parametergruppe 3)
I4D
I5D
10V 10 V Spannungsversorgung für externes
Potentiometer
AVI Analogeingang: 0-10 VDC/ 2-10 VDC
ACI Analogeingang: 0/4-20 mA
AO Multifunktions-Analogausgang:
10 VDC/1 mA (max.)
GND Ground-Klemme
RA RB +24V I1D
02/16
TM1 Funktionsbeschreibung
U V W
TM2 Funktionsbeschreibung
I2D I3D I4D I5D 10V AVI ACI
Betriebsanleitung Frequenzumrichter S2U
AO GND
35
