Außen- und Klemmenabmessung...
8.10.2 Klemmenabmessungen bei Baugröße F11
Leistungskabel sind schwer und relativ steif. Wählen Sie zur Vereinfachung der Kabelinstallation die optimale Position des
Frequenzumrichters. An jeder Klemme lassen sich bis zu 4 Kabel mit Kabelschuhen oder eine Standard-Lüsterklemme
anschließen. Die Erde wird an einen geeigneten Anschlusspunkt im Frequenzumrichter angeschlossen.
548 (21.6)
440 (17.3)
151 (5.9)
0.0
244 (9.6)
1 Netzklemmen

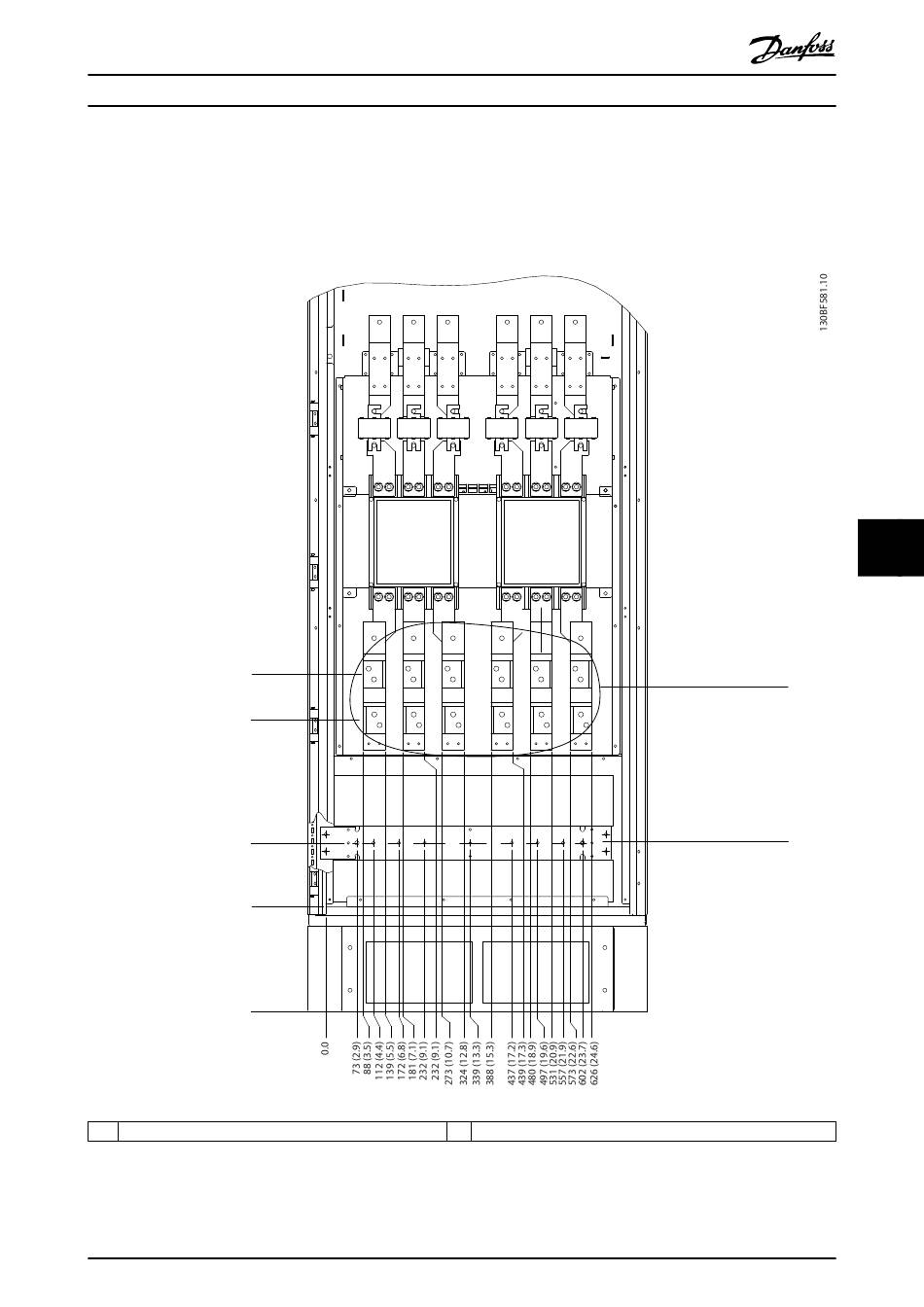

Abbildung 8.74 Klemmenabmessungen des Optionsschranks bei Baugrößen F11/F13, Frontansicht
MG16C303
Projektierungshandbuch
2 Erdungsschiene
Danfoss A/S © 11/2017 Alle Rechte vorbehalten.
8 8
1
2
141
