Anhang
14.5.6 Datenfeld
Die Struktur der Nutzdaten hängt vom Telegrammtyp ab. Es gibt drei Telegrammtypen, die sowohl für Steuertelegramme
(Master⇒Follower) als auch Antworttelegramme (Follower⇒Master) gelten.
Die drei Telegrammarten sind:
Prozessblock (PCD)
Der PCD besteht aus einem Datenblock mit 4 Byte (2 Wörtern) und enthält:
•
Steuerwort und Sollwert (von Master zu Follower).
•
Zustandswort und aktuelle Ausgangsfrequenz (von Follower zu Master).
STX LGE

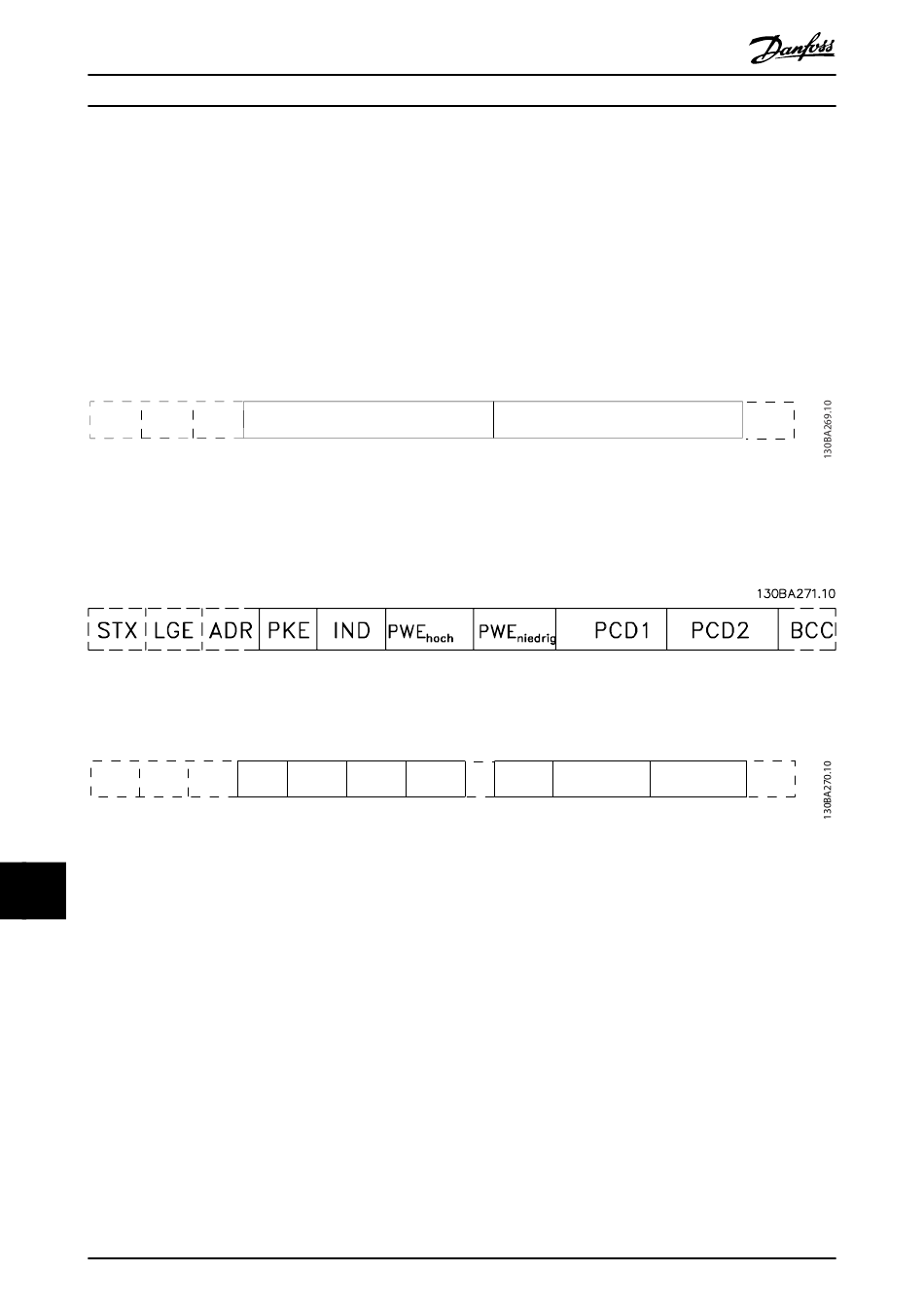

Abbildung 14.7 PCD
Parameterblock
Der Parameterblock dient zur Übertragung von Parametern zwischen Master und Follower. Der Datenblock besteht aus 12
Byte (6 Wörtern) und enthält auch den Prozessblock.
Abbildung 14.8 Parameterblock
Textblock
Der Textblock dient zum Lesen oder Schreiben von Texten über den Datenblock.
STX LGE
Abbildung 14.9 Textblock
14 14
236
®
VLT
ADR PCD1
ADR PKE IND Ch1
Danfoss A/S © 11/2017 Alle Rechte vorbehalten.
HVAC Drive FC 102
Ch2 Chn
PCD2 BCC
PCD1 PCD2 BCC
