Außen- und Klemmenabmessung...
8.11.2 Klemmenabmessungen bei Baugröße F12
Leistungskabel sind schwer und relativ steif. Wählen Sie zur Vereinfachung der Kabelinstallation die optimale Position des
Frequenzumrichters. An jeder Klemme lassen sich bis zu 4 Kabel mit Kabelschuhen oder eine Standard-Lüsterklemme
anschließen. Die Erde wird an einen geeigneten Anschlusspunkt im Frequenzumrichter angeschlossen.
1
1 Netzklemmen

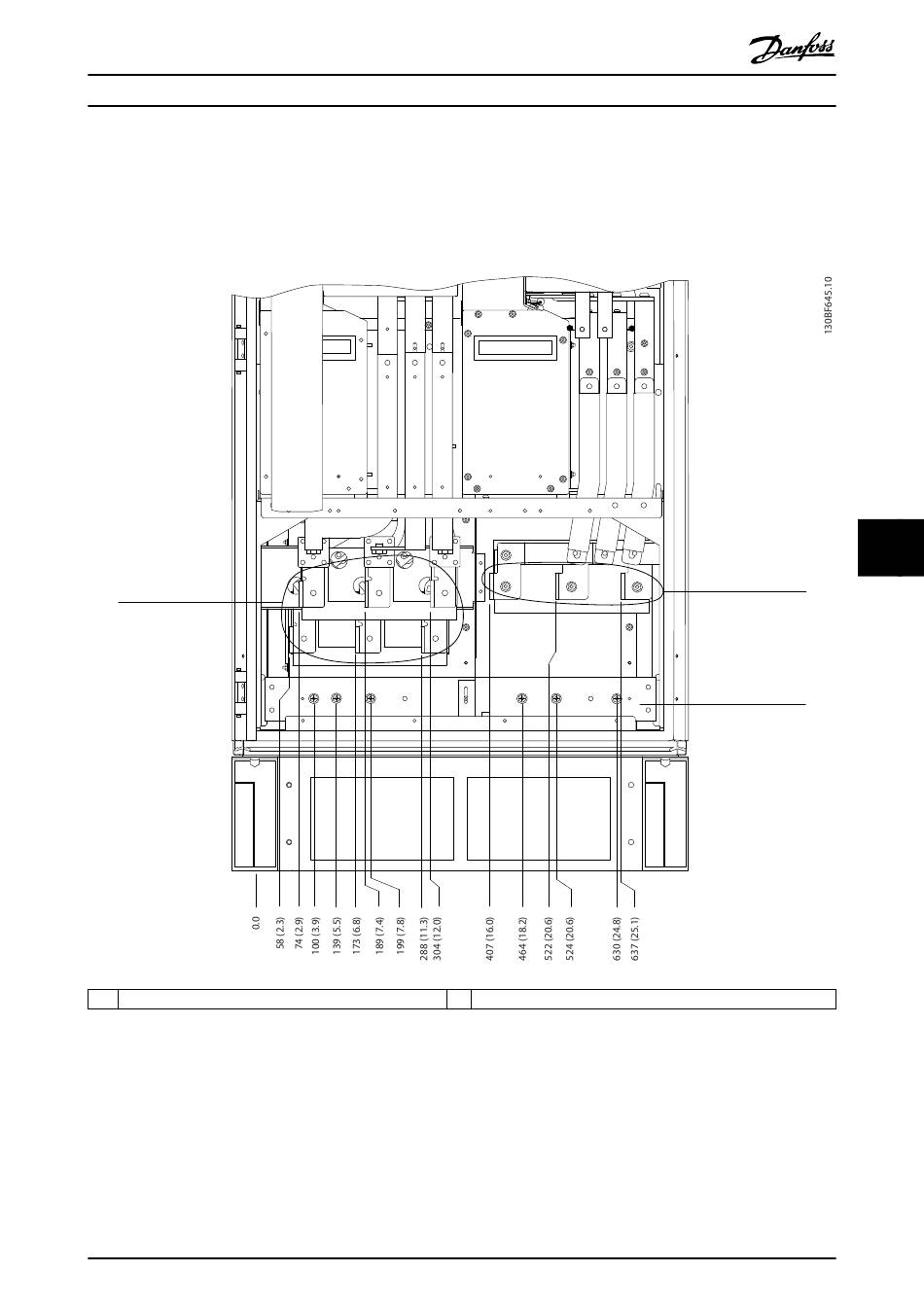

Abbildung 8.82 Klemmenabmessungen des Gleichrichterschranks bei Baugrößen F10-F13, Frontansicht
MG16C303
Projektierungshandbuch
R2/L12 91-1 S2/L22 92-1 T2/L32 93-1
R1/L11 91 S1/L21 92 T1/L31 93
2
