Produktfunktionen
5.3.4.6 Hilfspumpen
Hilfspumpen in einem gekühlten Primär-/Sekundärwasserpumpsystem dienen zur Verteilung des gekühlten Wassers aus dem
Primärproduktionskreislauf in die Lastbereiche. Das Primär-/Sekundärpumpsystem dient zur hydraulischen Abkopplung eines
Rohrkreislaufs vom anderen. In diesem Fall dient die Primärpumpe zur Aufrechterhaltung einer konstanten Strömung durch
die Kühler und erlaubt gleichzeitig variierende Strömungswerte in den Hilfspumpen und somit eine bessere Steuerung und
einen niedrigeren Energieverbrauch.
Wenn kein Primär-/Sekundärkonzept eingesetzt und ein System mit variablem Volumen konstruiert wird, kann der Kühler für
den Fall, dass die Strömungsgeschwindigkeit weit genug oder zu schnell absinkt, seine Last nicht schnell genug abgeben.
Dies hat zur Folge, dass die bei zu niedriger Verdampfertemperatur ansprechende Sicherheitsvorrichtung den Kühler
abschaltet, worauf dieser durch ein Reset wieder aktiviert werden muss. Dieser Fall tritt häufiger in großen Anlagen ein,
5 5
besonders dann, wenn zwei oder mehr Kühler parallel geschaltet sind.
®
VLT Lösung
Zwar hilft ein Primär-/Sekundärsystem mit 2-Wege-Ventilen, Energie zu sparen und Systemsteuerungsprobleme leichter zu
bewältigen, aber eine volle Nutzung des Einspar- und Steuerungspotenzials ist erst durch die Ergänzung von Frequenzum-
richtern möglich. Wenn die Sensoren an den richtigen Punkten angebracht werden, sind die Pumpen mithilfe von
Frequenzumrichtern in der Lage, ihre Drehzahl anzupassen und sie der Systemkurve statt der Pumpenkurve folgen zu lassen.
Dadurch werden Energieverschwendung und die meisten Überdrucksituationen verhindert, mit denen Zwei-Wege-Ventile
konfrontiert werden können.
Mit Erreichen der vorgegebenen Last schalten die Zwei-Wege-Ventile ab, wodurch der an der Last und dem Zwei-Wege-
Ventil gemessene Differenzdruck erhöht wird. Mit Ansteigen dieses Drucks verlangsamt sich die Pumpe, um den Sollwert zu
halten. Die Sollwertgröße wird durch Summieren des Druckabfalls der Last und des Zwei-Wege-Ventils unter Auslegungsbe-
dingungen errechnet.
HINWEIS
Bitte beachten Sie, dass mehrere Pumpen im Parallelbetrieb mit gleicher Drehzahl laufen müssen, um die Energieein-
sparung zu erhöhen. Diese haben entweder individuell zugeordnete Frequenzumrichter oder nur einen
Frequenzumrichter, der die Pumpen parallel betreibt.

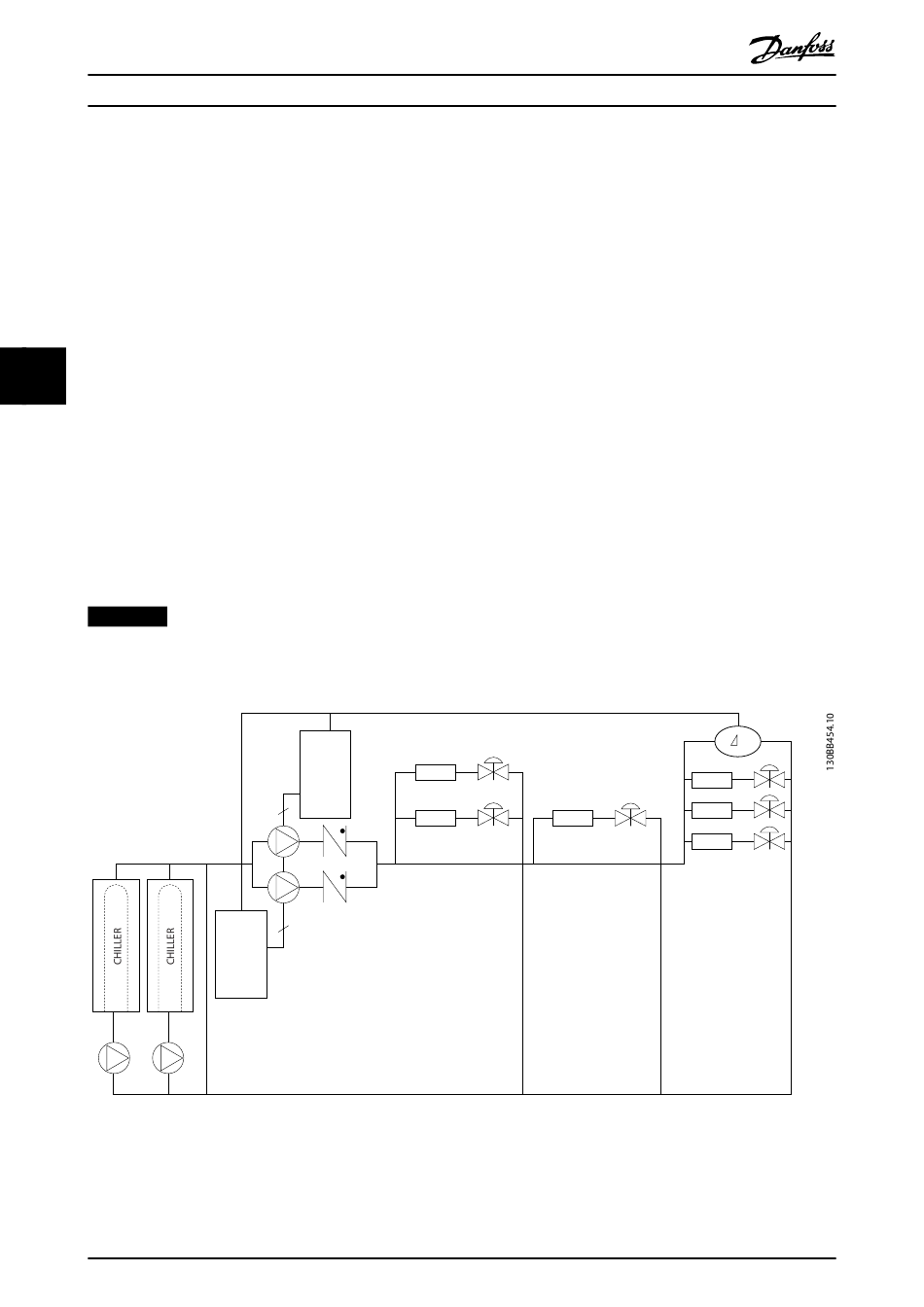

Abbildung 5.21 Mit Primärpumpen in einem Primär-/Sekundärpumpsystem eingesetzte Frequenzumrichter
Bei Ihrem Danfoss-Händler erhalten Sie weitere Informationen zum Anwendungshinweis Sekundärpumpen: Verbesserung von
Sekundärpumpen in Primär-/Sekundärsystemen.
