10.3.7 Anschluss für Personal Computer
Installieren Sie zur Regelung des Frequenzumrichters über
einen PC die MCT 10-Konfigurationssoftware. Der PC kann
über ein Standard-USB-Kabel (Host/Gerät) oder über die
RS485-Schnittstelle angeschlossen werden, wie im Program-
mierhandbuch im Abschnitt Busanschluss beschrieben.
USB ist eine universelle serielle Schnittstelle, die 4
abgeschirmte Signalleitungen mit geerdetem Stecker 4 zur
Abschirmung des USB-Anschlusses am PC verwendet. Alle
Standard-PCs werden ohne galvanische Trennung an der
USB-Schnittstelle hergestellt.
Befolgen Sie zur Vermeidung von Schäden am USB-
Hostcontroller durch den Schirm des USB-Kabels die in der
Bedienungsanleitung beschriebenen Erdungsempfehlungen.
Wenn der PC per USB-Kabel an den Frequenzumrichter
angeschlossen wird, empfiehlt Danfoss die Verwendung
eines USB-Reparaturschalters mit galvanischer Trennung,
um den PC USB-Hostcontroller vor Erdungspotentialdiffe-
renzen zu schützen. Es wird auch empfohlen, kein PC-
Leistungskabel mit geerdetem Stecker zu verwenden, wenn
der PC per USB-Kabel an den Frequenzumrichter
angeschlossen ist. Diese Empfehlungen verringern die
Erdungspotentialdifferenz, beseitigen aber aufgrund der
Erdung und Abschirmung, die an der USB-Schnittstelle des
PCs angeschlossen sind, nicht alle Potentialdifferenzen.
10 10

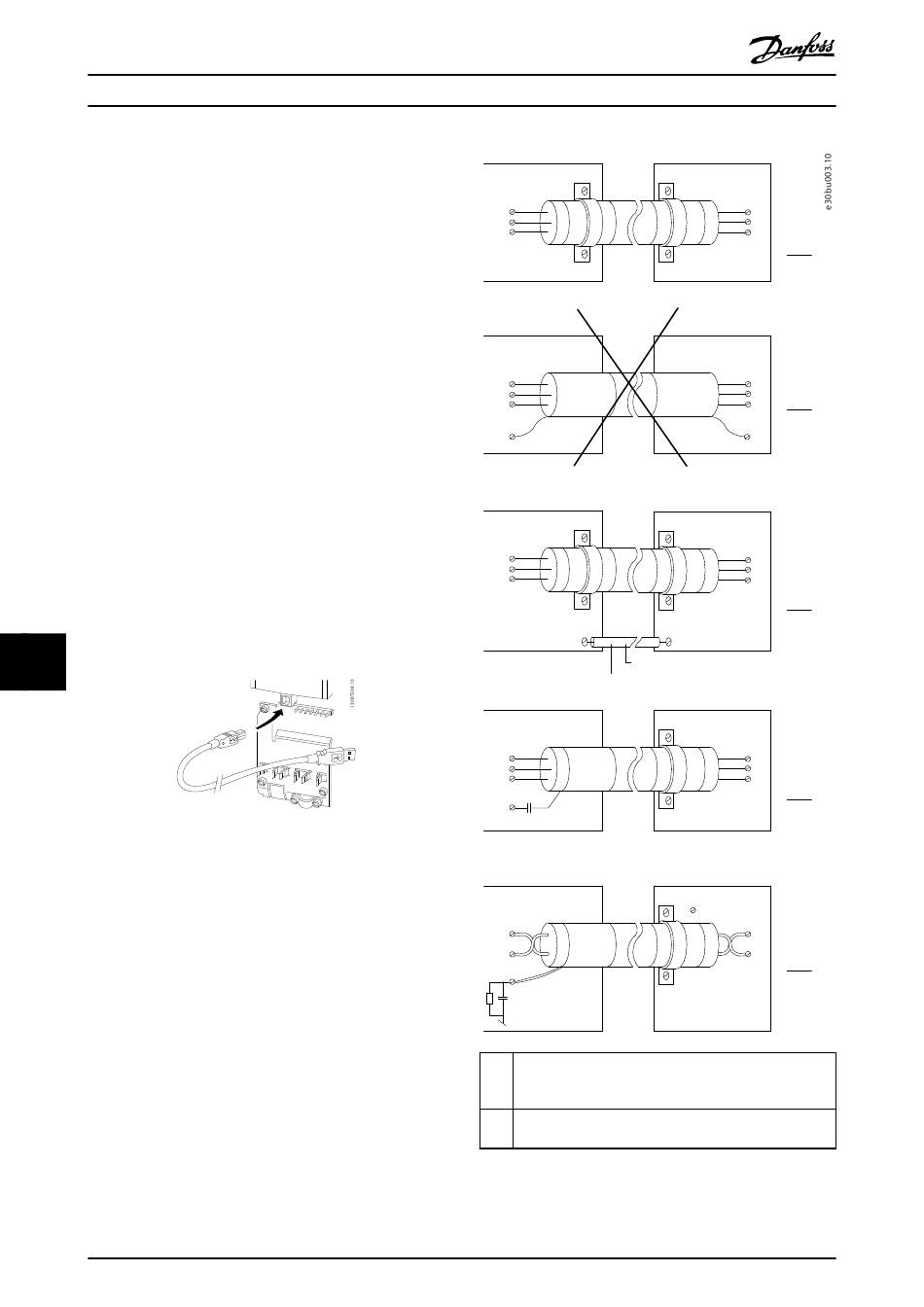

Abbildung 10.6 USB-Anschluss

10.4 Steuerkabel und -klemmen

Steuerleitungen müssen abgeschirmt und die Abschirmung
muss beidseitig über eine Kabelschelle mit dem Metall-
gehäuse der Einheit verbunden sein.
Informationen zum richtigen Erden von Steuerleitungen
finden Sie unter Abbildung 10.7.
174
®
VLT HVAC Drive FC 102
PLC etc.
PLC etc.
PLC etc.
PLC etc.
Ground
69
68
1
2
Danfoss A/S © 11/2017 Alle Rechte vorbehalten.
Ground
Ground
Ground
Ground Ground
Ground
Minimum 16 mm
Equalizing cable
Ground
100 nF
Drive
61
Ground
Steuerleitungen und Kabel für die serielle Kommunikation
müssen beidseitig mit Kabelschellen montiert werden, um
bestmöglichen elektrischen Kontakt zu gewährleisten.
Vermeiden Sie verdrillte Abschirmlitzen. Diese erhöhen die
Abschirmungsimpedanz bei hohen Frequenzen.
Drive
1
Drive
2
Ground
Drive
3
Ground
2
Drive
4
Drive
68
69
5
