RS-485 Installation und Kon...
4. Stellen Sie den DIP-Schalter der Steuerkarte auf
EIN, um den RS-485-Bus zu terminieren und
RS-485 zu aktivieren. Siehe Abbildung 3.4 für die
Stellung des DIP-Schalters. Die Werkseinstellung
für den DIP-Schalter lautet AUS.
1
1 DIP-Schalter
2 DIP-Schalter auf Werkseinstellung, Position AUS
3 DIP-Schalter Position EIN

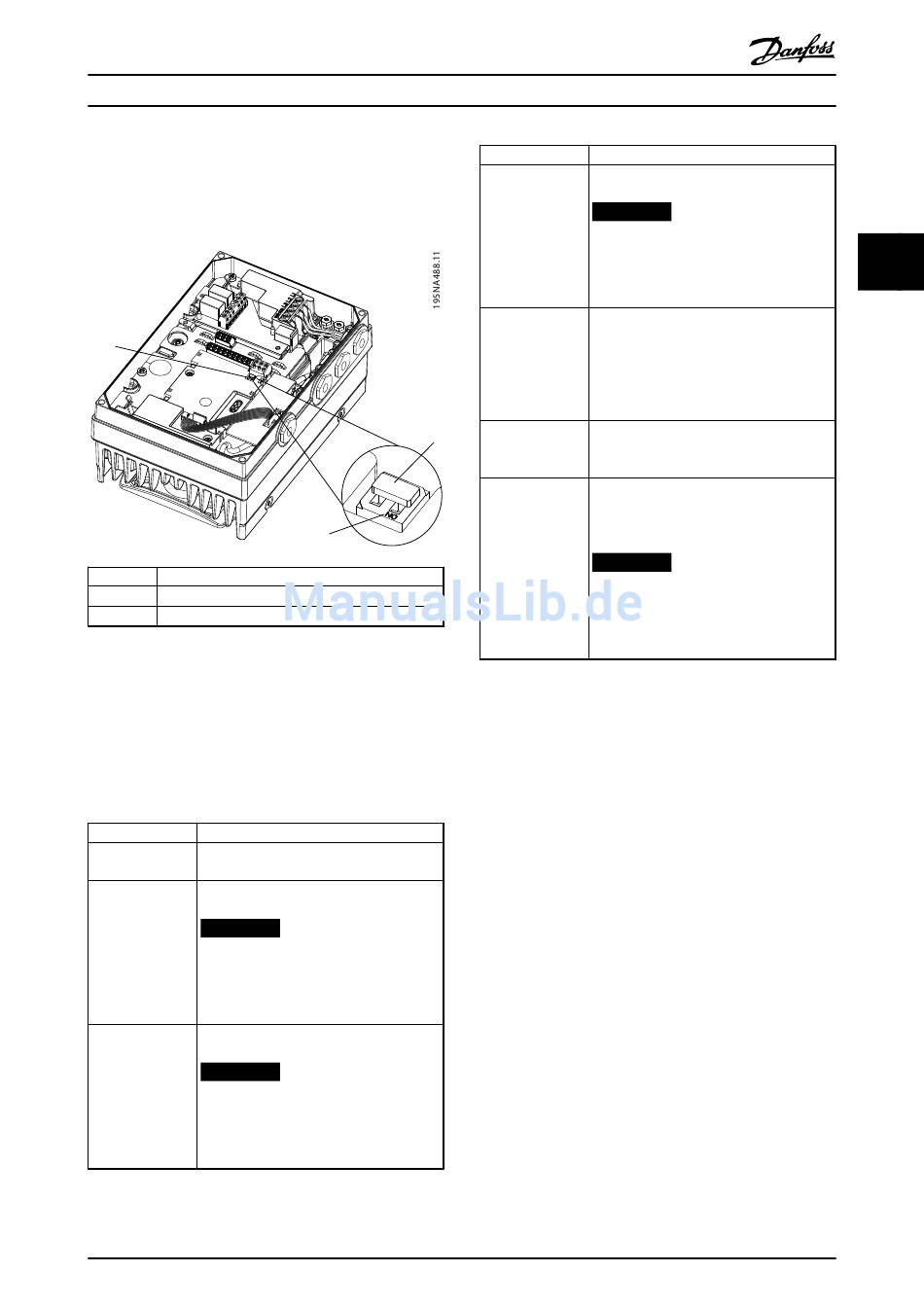

Abbildung 3.4 DIP-Schalter auf Werkseinstellung eingestellt
3.1.4 Frequenzumrichter-
Parametereinstellungen für Modbus-
Kommunikation
Definieren Sie die RS-485-Kommunikationskonfiguration
Parameter Funktion
8-30 FC-Protokoll Dieser Parameter definiert das Anwendungs-
protokoll für die RS485-Schnittstelle.
Parameter 8-31 Ad Dieser Parameter definiert die Teilnehmer-
resse adresse an der Schnittstelle.
HINWEIS
Der Adressbereich hängt von der
Protokollauswahl in 8-30 FC-Protokoll
ab.
Parameter 8-32 Ba Dieser Parameter definiert die Baudrate des
udrate Frequenzumrichters an der Schnittstelle.
HINWEIS
Die Standardbaudrate hängt von der
Protokollauswahl in 8-30 FC-Protokoll
ab.
MG03N103
Programmierungshandbuch
Parameter
Parameter 8-33 Par
ität/Stoppbits
Parameter 8-35 FC-
Antwortzeit Min.-
Delay
Parameter 8-36 FC-
2
Antwortzeit Max.-
Delay
8-37 FC Interchar.
Max.-Delay
3
Tabelle 3.2 Parametereinstellungen für Modbus-
Kommunikation
3.2 Übersicht zum FC-Protokoll
Das FC-Protokoll, das auch als FC-Bus oder Standardbus
bezeichnet wird, ist der Standardfeldbus von Danfoss. Es
definiert ein Zugriffsverfahren nach dem Master-Slave-
Prinzip für die Kommunikation über eine serielle
Schnittstelle.
Es können maximal 126 Folgeantriebe (Slaves) und ein
Master an die Schnittstelle angeschlossen werden. Die
einzelnen Folgeantriebe werden vom Master über ein
Adresszeichen im Telegramm angewählt. Nur wenn ein
Folgeantrieb ein fehlerfreies, an ihn adressiertes
Telegramm empfangen hat, sendet er ein Antwortte-
legramm. Die direkte Nachrichtenübertragung unter
Folgeantrieben ist nicht möglich. Die Datenübertragung
findet im Halbduplex-Betrieb statt.
Die Master-Funktion kann nicht auf einen anderen
Teilnehmer übertragen werden (Einmastersystem).
Danfoss A/S © Ver. 08/2014 Alle Rechte vorbehalten.
Funktion
Dieser Parameter definiert die Parität der
Schnittstelle und die Anzahl von Stoppbits.
HINWEIS
Die Standardauswahl hängt von der
Protokollauswahl in 8-30 FC-Protokoll
ab.
Definiert die minimale Zeit, welche der
Frequenzumrichter nach dem Empfangen
eines FC-Telegramms wartet, bevor sein
Antworttelegramm gesendet wird. Diese
Funktion dient dem Umgehen von Modem-
Umsteuerzeiten.
Definiert eine maximale Zeitverzögerung
zwischen dem Übertragen einer Abfrage
und dem Empfang der Antwort.
Wird eine Übertragung unterbrochen, kann
eine maximale Verzögerung zwischen zwei
empfangenen Bytes angegeben werden, um
das Timeout sicherzustellen.
HINWEIS
Die Standardauswahl hängt von der
Protokollauswahl in 8-30 FC-Protokoll
ab.
3 3
