Allgemeine Hinweise zur ele...
Der Ableitstrom hängt ebenfalls von der Netzverzerrung
ab.
Leakage current

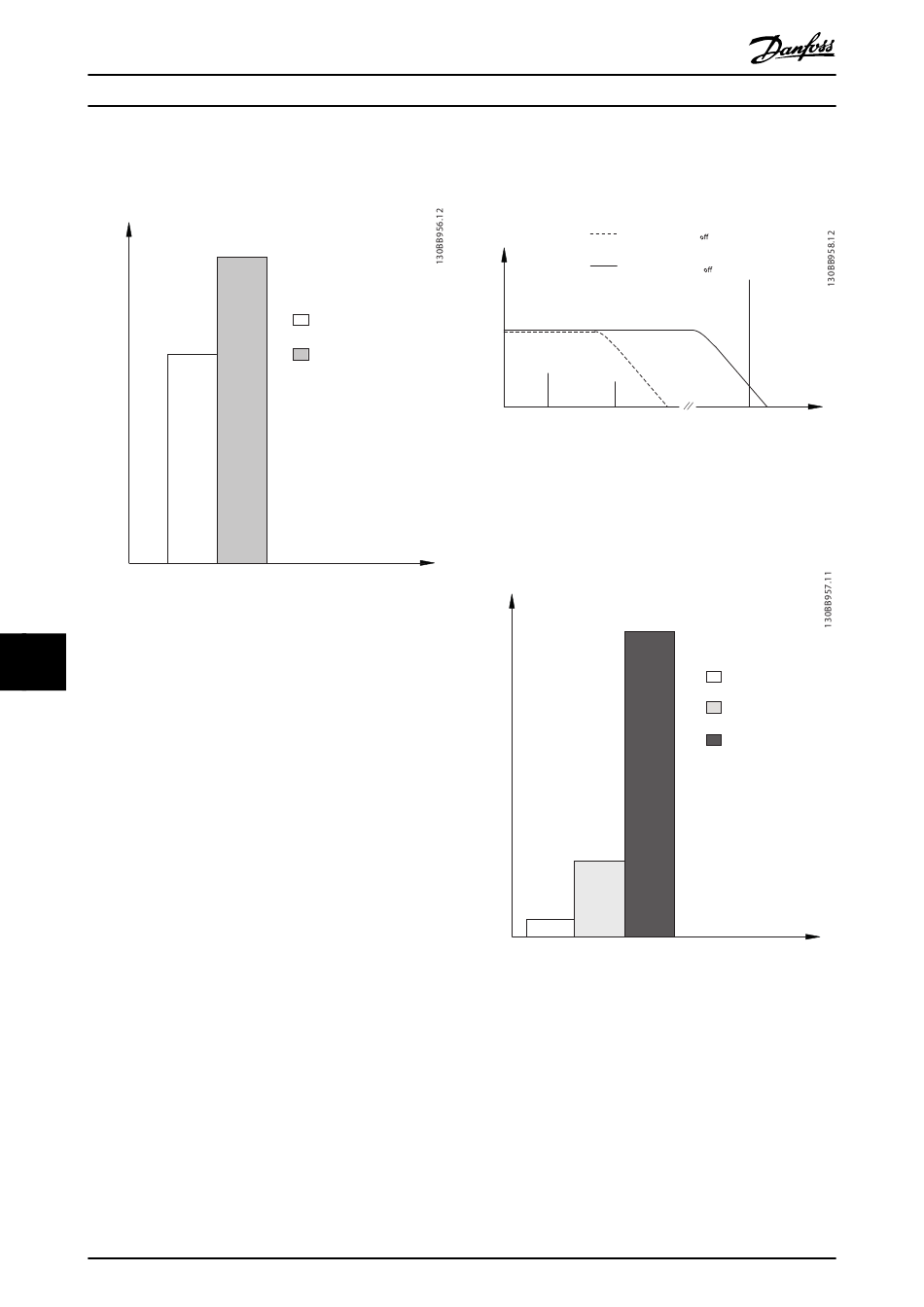

Abbildung 10.22 Die Netzverzerrung beeinflusst den
Ableitstrom
10 10
Zur Übereinstimmung mit EN/IEC 61800-5-1 (Produktnorm
für Elektrische Leistungsantriebssysteme mit einstellbarer
Drehzahl) müssen besondere Anforderungen erfüllt
werden, wenn der Erdableitstrom 3,5 mA übersteigt.
Verstärken Sie die Erdung durch Berücksichtigung der
folgenden Anforderungen zur Schutzerdung:
•
Erdungskabel (Klemme 95) mit einem Querschnitt
von mindestens 10 mm
•
Zwei getrennt verlegte Erdungskabel, die die
vorgeschriebenen Maße einhalten
Weitere Informationen finden Sie in EN/IEC 61800-5-1 und
EN 50178.
Fehlerstromschutzschalter
Wenn Fehlerstromschutzschalter (RCDs), auch als
Erdschlusstrennschalter bezeichnet, zum Einsatz kommen,
sind die folgenden Anforderungen einzuhalten:
•
Verwenden Sie nur allstromsensitive Fehlerstrom-
schutzschalter (Typ B).
•
Verwenden Sie Fehlerstromschutzschalter mit
Einschaltverzögerung, um Fehler durch transiente
Erdströme zu vermeiden.
•
Bemessen Sie Fehlerstromschutzschalter in Bezug
auf Systemkonfiguration und Umgebungsbedin-
gungen.
192
®
VLT HVAC Drive FC 102
THDv=0%
THDv=5%
2
(8 AWG).
Danfoss A/S © 11/2017 Alle Rechte vorbehalten.
Der Ableitstrom enthält mehrere Frequenzen, die ihren
Ursprung in der Netzfrequenz und in der Taktfrequenz
haben. Der Typ der verwendeten Fehlerstromschutzein-
richtung beeinflusst, ob die Taktfrequenz erkannt wird.
RCD with low f
Leakage current
RCD with high f
50 Hz 150 Hz
Mains 3rd harmonics
Abbildung 10.23 Hauptbeitragsfaktoren zum Ableitstrom
Die Menge des von der Fehlerstromschutzeinrichtung
erkannten Ableitstroms hängt von der Trennfrequenz des
Fehlerstromschutzschalters ab.
Leakage current [mA]
Abbildung 10.24 Einfluss der Trennfrequenz des Fehlerstrom-
schutzschalters auf den Ableitstrom
cut-
cut-
f Frequency
sw
Cable
100 Hz
2 kHz
100 kHz
