Außen- und Klemmenabmessung... Projektierungshandbuch
8.4.2 Klemmenabmessungen bei Baugröße F2
Leistungskabel sind schwer und relativ steif. Wählen Sie zur Vereinfachung der Kabelinstallation die optimale Position des
Frequenzumrichters. An jeder Klemme lassen sich bis zu 4 Kabel mit Kabelschuhen oder eine Standard-Lüsterklemme
anschließen. Die Erde wird an einen geeigneten Anschlusspunkt im Frequenzumrichter angeschlossen.
CH22
8 8
1
2
1 Netzklemmen 2 Erdungsschiene

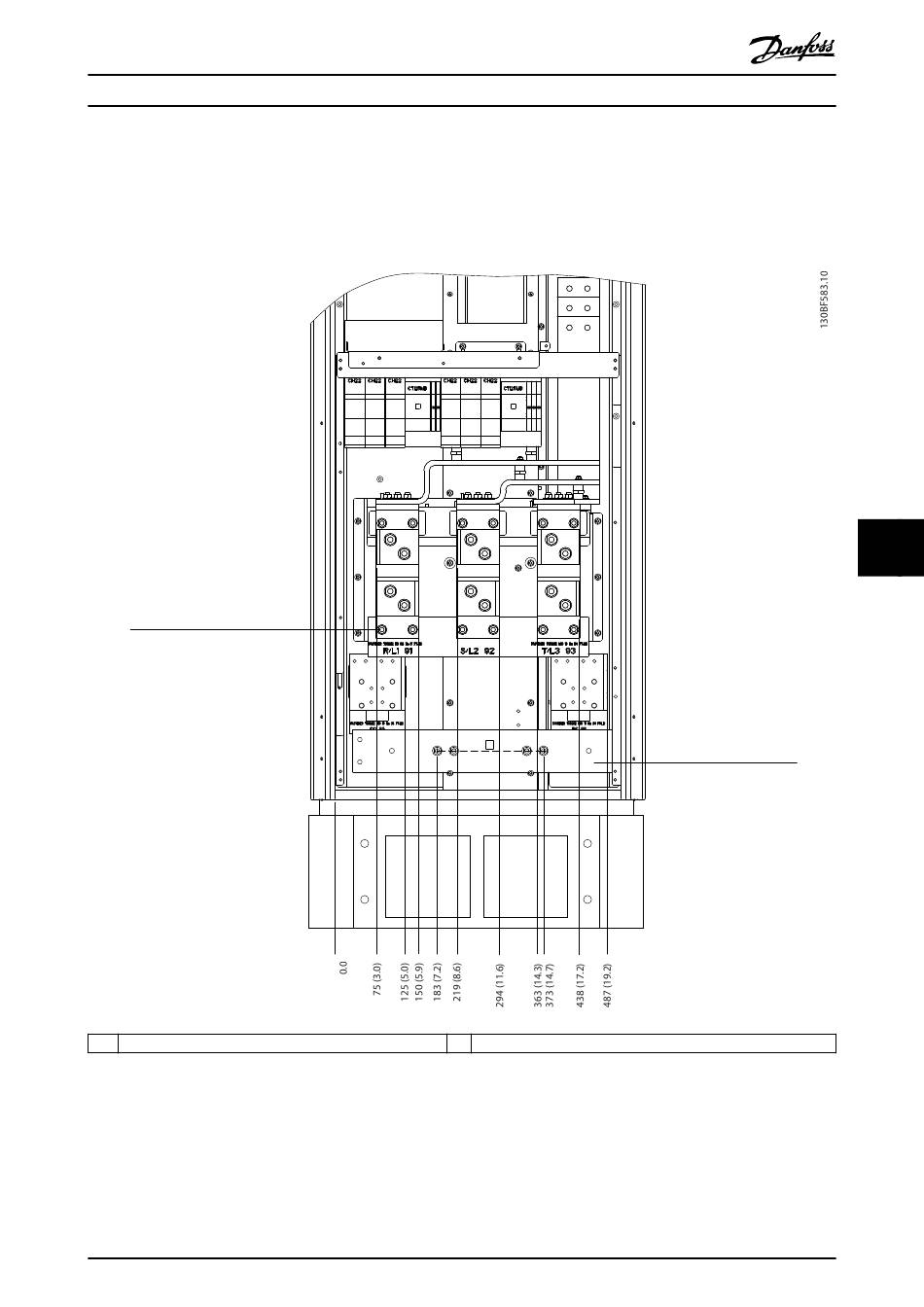

Abbildung 8.28 Klemmenabmessungen des Gleichrichterschranks bei Baugrößen F1-F4, Frontansicht
