Istwertumwandlung
In einigen Anwendungen kann die Umwandlung des Istwertsignals hilfreich sein. Zum Beispiel kann ein Drucksignal für eine
Durchflussrückführung verwendet werden. Da die Quadratwurzel des Drucks proportional zum Durchfluss ist, ergibt die
Quadratwurzel des Drucksignals einen zum Durchfluss proportionalen Wert, siehe Abbildung 11.5.
Reference signal

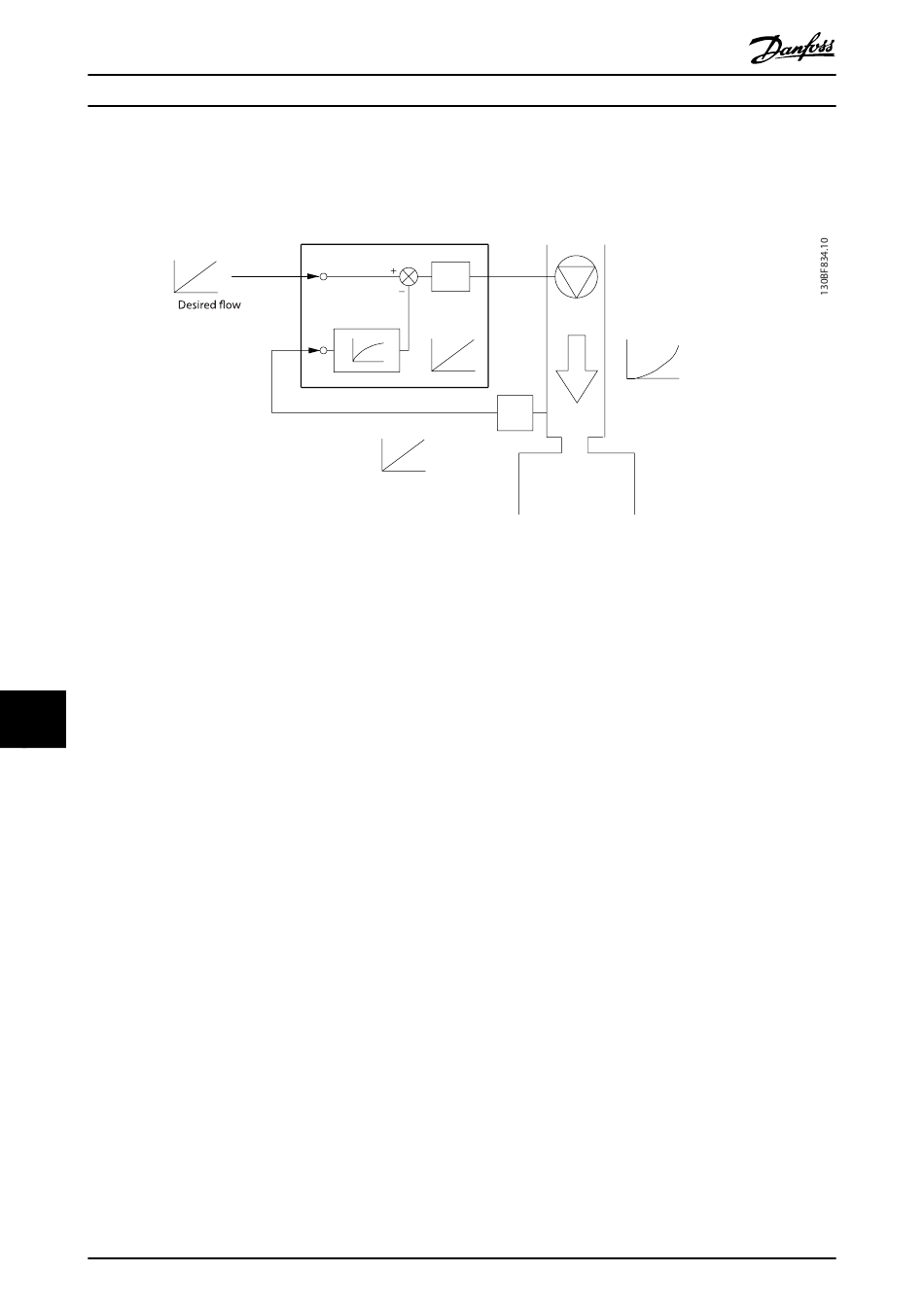

Abbildung 11.5 Istwertumwandlung
11.2.4 Regelungsstruktur – Übersicht
Die Regelungsstruktur ist ein Softwareprozess, der den Motor anhand benutzerdefinierter Sollwerte (z. B. U/min) regelt und
festlegt, ob eine Rückführung verwendet/nicht verwendet wird (Regelung mit/ohne Rückführung). Der Bediener definiert die
Regelung in Parameter 1-00 Configuration Mode.
11 11
Folgende Regelungsstrukturen sind vorhanden:
Regelungsstruktur ohne Rückführung
•
Drehzahl [U/min]
•
Drehmoment (Nm)
Regelungsstruktur mit Rückführung
•
Drehzahl [U/min]
•
Drehmoment (Nm)
•
Prozess (benutzerdefinierte Einheiten, z. B. ft, lpm, psi, %, bar)
210
®
VLT HVAC Drive FC 102
Reference
PID
Parameter 20-01
Parameter 20-04
Parameter 20-07
FB conversion
FB
Flow
FB signal
P
