5.3.4 VLT ®
HVAC Drive FC 102 – Lösungen
5.3.4.1 Variabler Luftvolumenstrom
Systeme mit variablem Luftvolumenstrom (VVS) dienen zur Regelung der Lüftungs- und Temperaturverhältnisse in
Gebäuden. Zentrale VVS-Systeme gelten dabei als die energiesparendste Methode zur Gebäudeklimatisierung. Zentrale
Systeme sind effizienter als dezentrale Systeme.
Der höhere Wirkungsgrad ergibt sich aus der Nutzung größerer Kühllüfter und Kälteanlagen, die einen sehr viel höheren
Wirkungsgrad haben als kleine Motoren und verzweigte luftgekühlte Kälteanlagen. Außerdem trägt der geringere Wartungs-
aufwand zur Kostensenkung bei.
®
VLT Lösung
Während Dämpfer und IGVs (Dralldrosseln) dafür sorgen, dass der Druck im Leitungssystem konstant bleibt, kann eine
Frequenzumrichter-Lösung viel mehr Energie einsparen und die Installation vereinfachen. Statt einen künstlichen Druckabfall
zu erzeugen oder den Wirkungsgrad des Lüfters zu senken, senkt der Frequenzumrichter die Lüfterdrehzahl, um den vom
System geforderten Fluss und Druck zur Verfügung zu stellen.
Zentrifugalgeräte wie Lüfter senken den von ihnen produzierten Druck und Fluss, während ihre Drehzahl sinkt. Die
Leistungsaufnahme wird gesenkt.
Der Abluftventilator wird laufend überwacht bzw. geregelt, um eine gleichbleibende Strömungsdifferenz zwischen Zu- und
Rückstrom aufrechtzuerhalten. Bei Einsatz des hochmodernen PID-Reglers des HVAC-Frequenzumrichters kann auf weitere
Regler verzichtet werden.
Cooling coil
D1
D2
D3

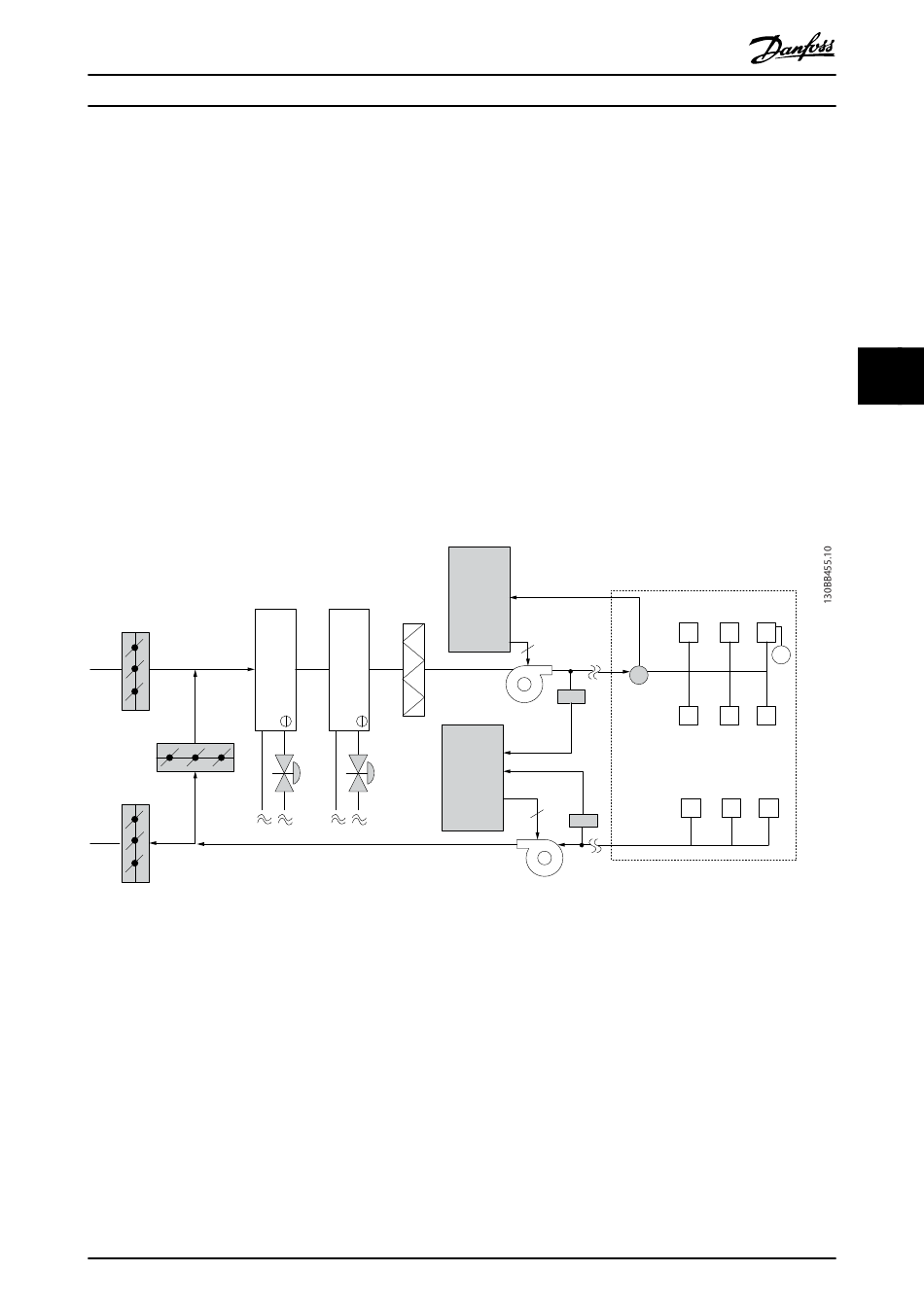

Abbildung 5.16 Frequenzumrichter in einem System mit variablem Luftvolumenstrom
Bei Ihrem Danfoss-Händler erhalten Sie weitere Informationen zum variablen Luftvolumenstrom: Anwendungshinweis zur
Verbesserung von VVS-Lüftungsanlagen.
