1 Kabelträger zur Verlegung der Steuerleitungen bei den
Baugrößen F1–F13

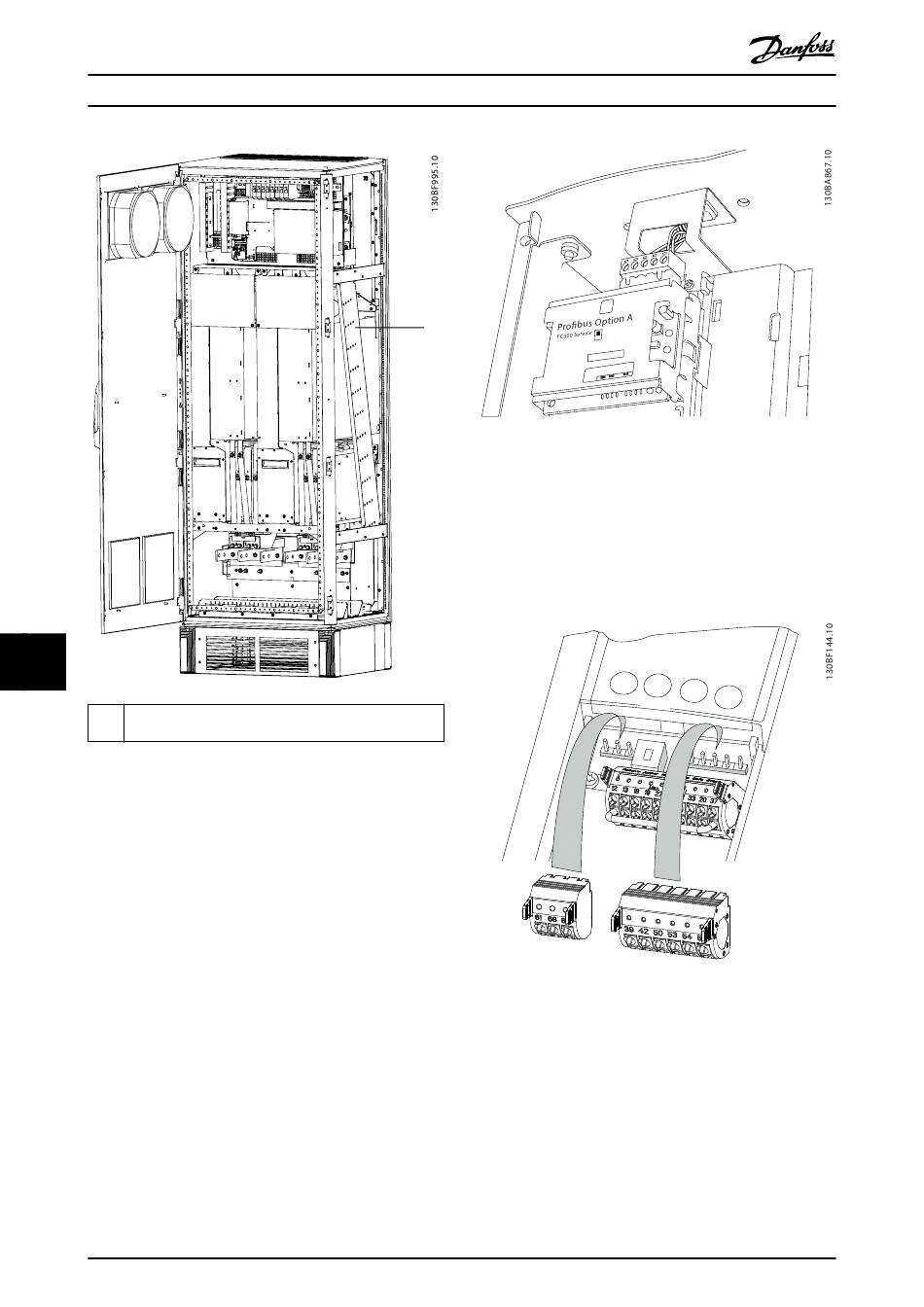

Abbildung 10.9 Steuerkartenverkabelungsweg für F1/F3. Die
Steuerkartenverkabelung für F2/F4 und F8–F13 wird genauso
geführt.
Bei Frequenzumrichtern der Baugröße E kann die Feldbus-
Verbindung über die Oberseite des Geräts hergestellt
werden, wie dies in den folgenden Abbildungen gezeigt
wird. In der Einheit IP21/54 (NEMA 1/NEMA 12) muss eine
Abdeckungsplatte entfernt werden.
Die Bausatznummer für die oberseitige Feldbus-
Verbindung ist 176F1742.
176
®
VLT HVAC Drive FC 102
1
Abbildung 10.10 Oberer Eingang der Feldbuskabel

10.4.2 Steuerklemmen

Abbildung 10.11 zeigt die steckbaren Anschlüsse des
Frequenzumrichters. Die Klemmenfunktionen und
Werkseinstellungen sind in Tabelle 10.7 – Tabelle 10.9
zusammengefasst.
Abbildung 10.11 Anordnung der Steuerklemmen
