8.4 F2 – Außen- und Klemmenabmessungen
8.4.1 Außenabmessungen F2
606
(23.9)
2280
2204
(89.7)
(86.8)
8 8
1800 (70.9)
578 624 579
(22.8)
(22.8) (24.6)

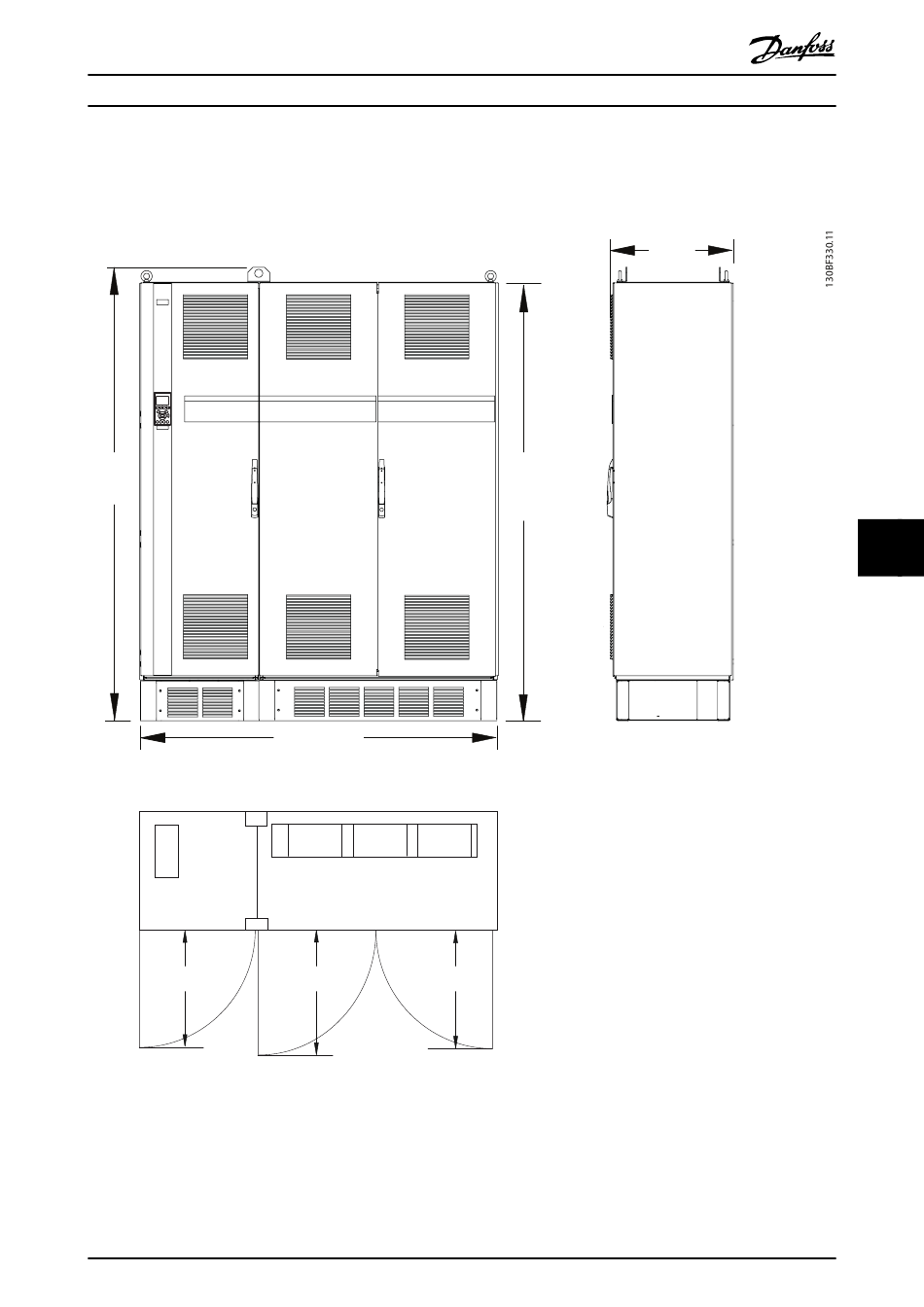

Abbildung 8.26 Abmessungen von Front, Seite und Türabstand bei Baugröße F2
