Allgemeine Hinweise zur ele...
A
* F10/F11/F12/F13 Only
R1
S1
T1
R2
S2
T2
B
* F10/F11/F12/F13 Only
R1
S1
T1
R2
S2
T2
C
A
1), 2), 3)
6-Puls-Schaltung
B
Modifizierte 6-Puls-Schaltung
C 3), 5)
12-Puls-Schaltung

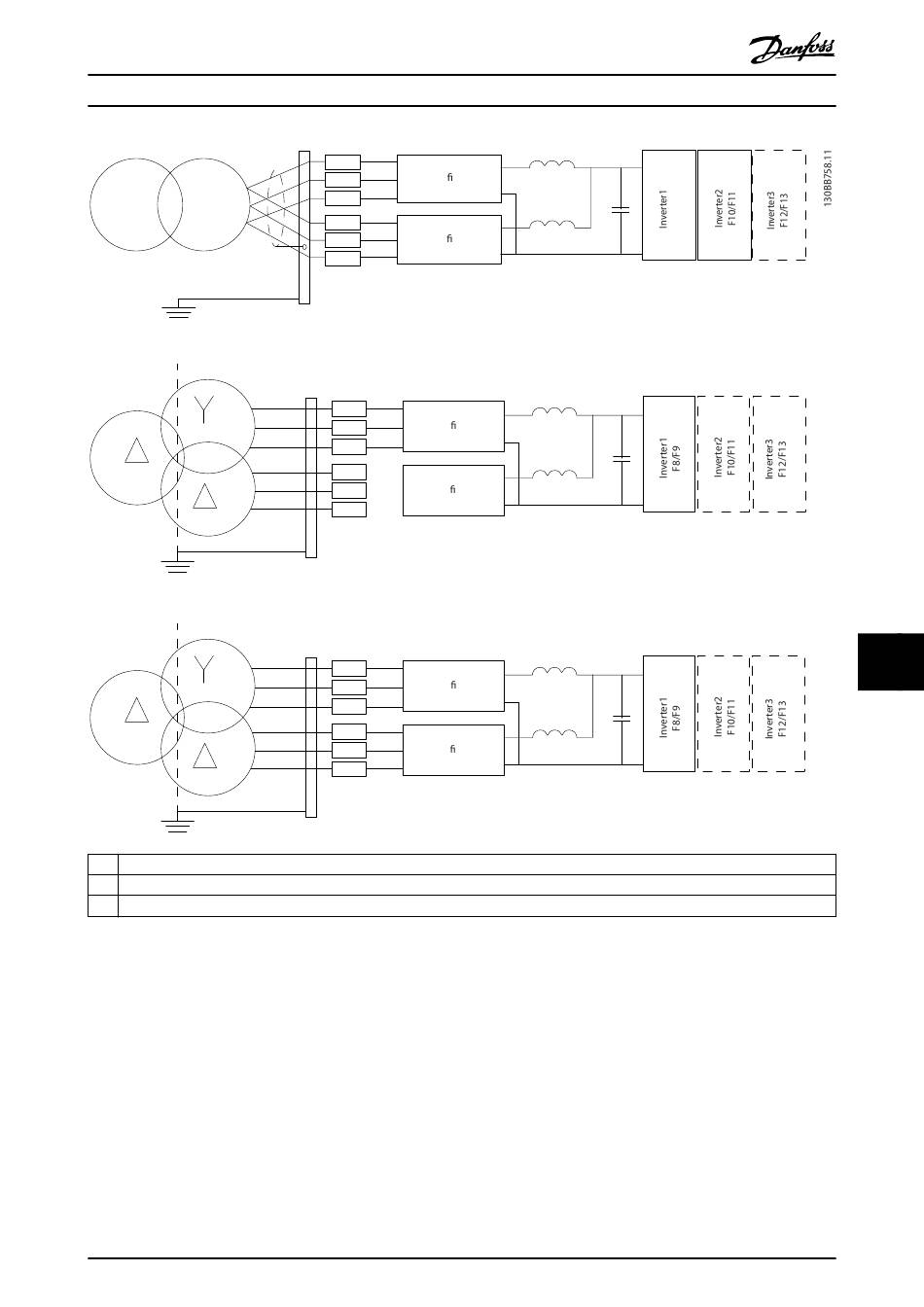

Abbildung 10.4 Netzanschlussoptionen für 12-Puls-Frequenzumrichter
1) Dargestellt ist eine Parallelschaltung. Es kann ein einzelnes dreiadriges Kabel mit ausreichender Kapazität verwendet werden. Es
müssen Kurzschlussschienen installiert sein.
2) Bei 6-Puls-Schaltung geht die Oberschwingungsreduzierung durch den 12-Puls-Gleichrichter verloren.
3) Geeignet für den Anschluss an IT- und TN-Netze.
4) Im unwahrscheinlichen Fall eines Ausfalls eines der modularen 6-Puls-Gleichrichter lässt sich der Frequenzumrichter bei
reduzierter Last auch mit nur einem 6-Puls-Gleichrichter betreiben. Wenden Sie sich für detaillierte Informationen zum Wiederan-
schluss an Danfoss.
5) Hier wird keine Parallelschaltung der Netzkabel gezeigt. Bei Betrieb eines 12-Puls-Frequenzumrichters als 6-Puls-Frequenzum-
richter ist auf die gleiche Anzahl und Länge der Netzkabel zu achten.
MG16C303
Projektierungshandbuch
91-1
Recti er 1
92-1
93-1
91-2
Recti er 2
92-2
93-2
95
91-1
Recti er 1
92-1
93-1
91-2
Recti er 2
92-2
93-2
95
91-1
Recti er 1
92-1
93-1
91-2
Recti er 2
92-2
93-2
95
2), 3), 4)
