8.8.2 Klemmenabmessungen bei Baugröße F9
Leistungskabel sind schwer und relativ steif. Wählen Sie zur Vereinfachung der Kabelinstallation die optimale Position des
Frequenzumrichters. An jeder Klemme lassen sich bis zu 4 Kabel mit Kabelschuhen oder eine Standard-Lüsterklemme
anschließen. Die Erde wird an einen geeigneten Anschlusspunkt im Frequenzumrichter angeschlossen.
887 (34.9)
830 (32.7)
629 (24.8)
444 (17.6)
387 (15.2)
151 (6.0)
0
1 Netzklemmen

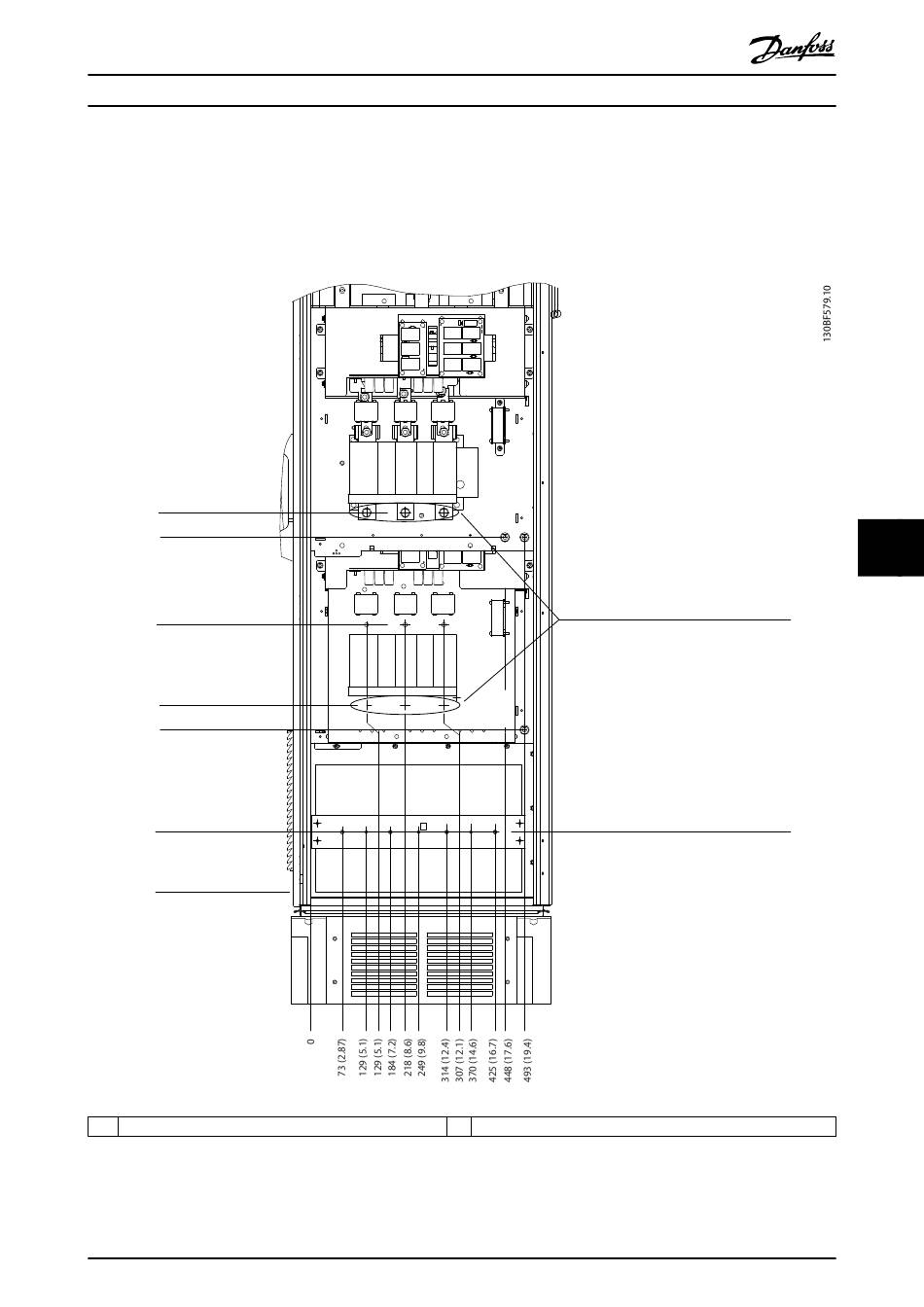

Abbildung 8.62 Klemmenabmessungen des Optionsschranks bei Baugröße F9, Frontansicht
MG16C303
Projektierungshandbuch
2 Erdungsschiene
