5.3.3 Einsatz eines Frequenzumrichters zur Kostensenkung

Der Frequenzumrichter macht einige Geräte überflüssig, die ansonsten eingesetzt werden würden. Die beiden in
Abbildung 5.14 und Abbildung 5.15 gezeigten Systeme können in etwa zum gleichen Preis eingerichtet werden.
Kosten ohne Frequenzumrichter
Cooling section Heating section
-
Return
Flow
Return
Control
3-Port
valve
Valve
posi-
tion
Bypass
Pump
M
x6
Starter
Fuses
LV
supply
P.F.C
Mains
DDC Direkte digitale Regelung
VVS Variabler Luftvolumenstrom
Sensor P Druck
EMS Energiemanagementsystem
Sensor T Temperatur

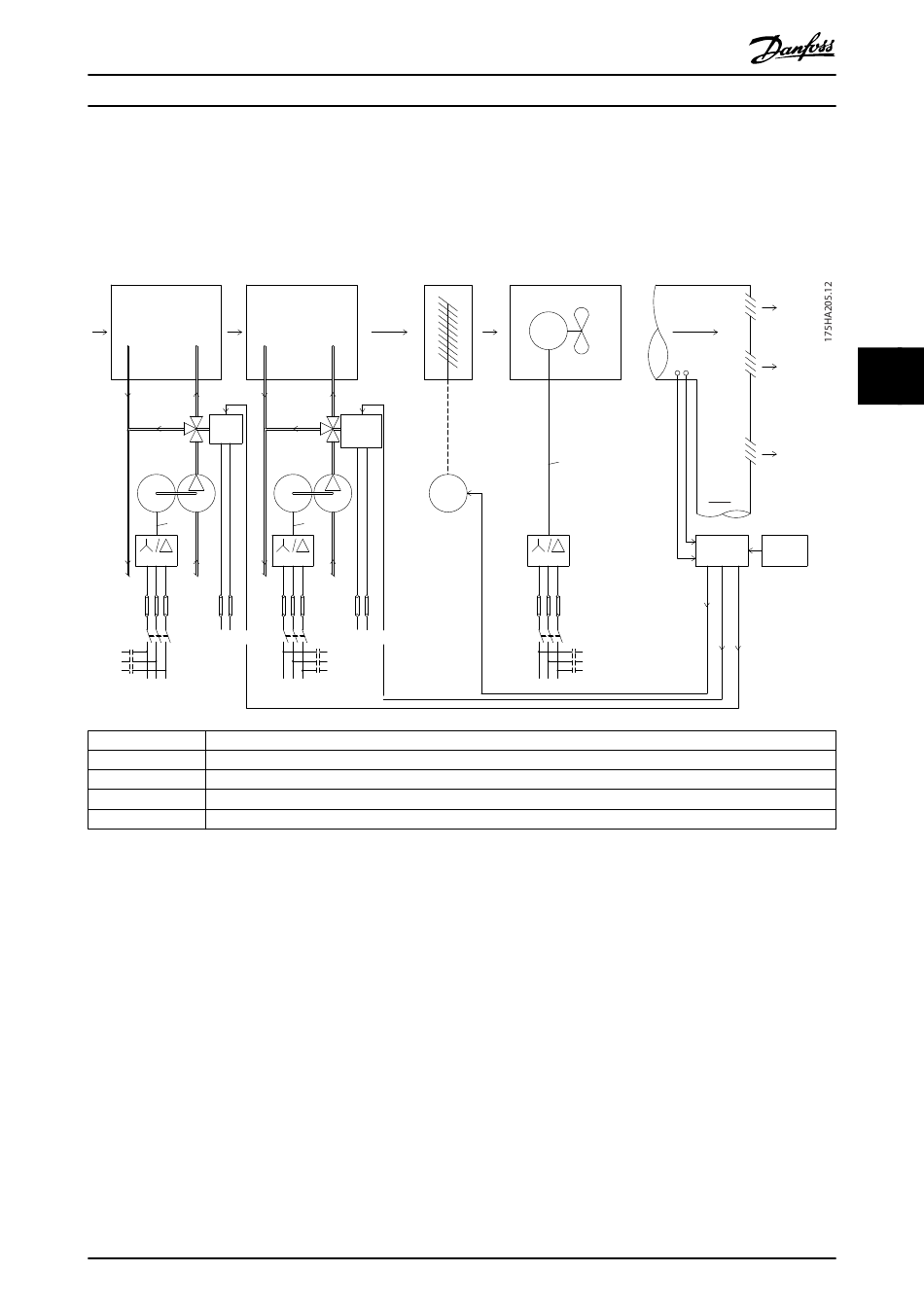

Abbildung 5.14 Traditionelles Lüftersystem
