Außen- und Klemmenabmessung...
VLT
HVAC Drive FC 102
1670 (65.7)
593 (23.3)
871 (34.2)
593 (23.3)
593 (23.3)
70 (2.8)
200 (7.8)
535 (21.2)
258 (10.2)
37 (1.5)
733 (28.8)
36 (1.4)
800 (31.5)
1
1533 (60.4)
1600 (63.0)
2333 (91.8)
8
8
1
Netzseite
2
Motorseite

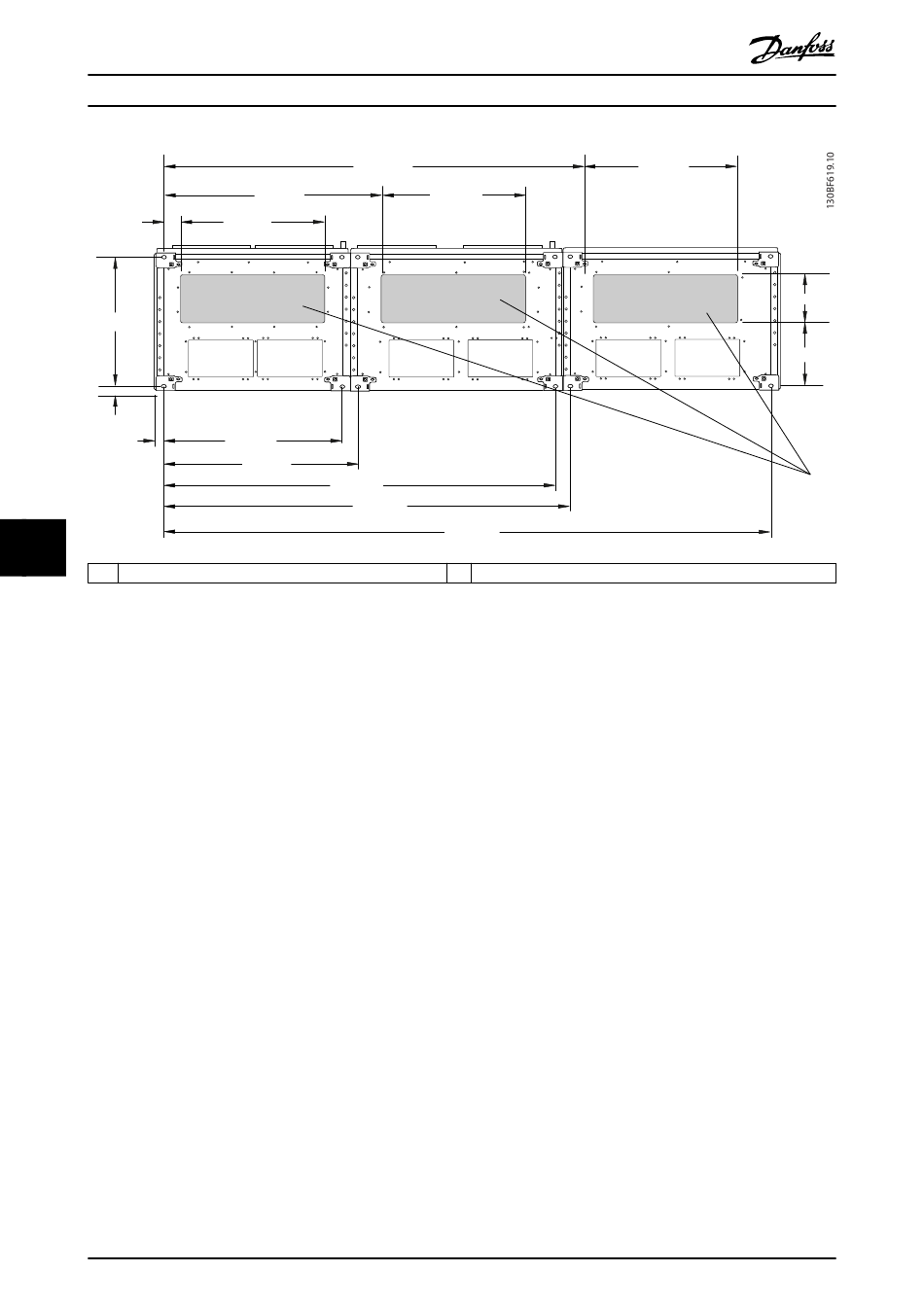

Abbildung 8.73 Abmessungen der Bodenplatte F11
