Außen- und Klemmenabmessung...
70 (2.8)
535 (21.1)
37 (1.5)
8 8
1 Netzseite

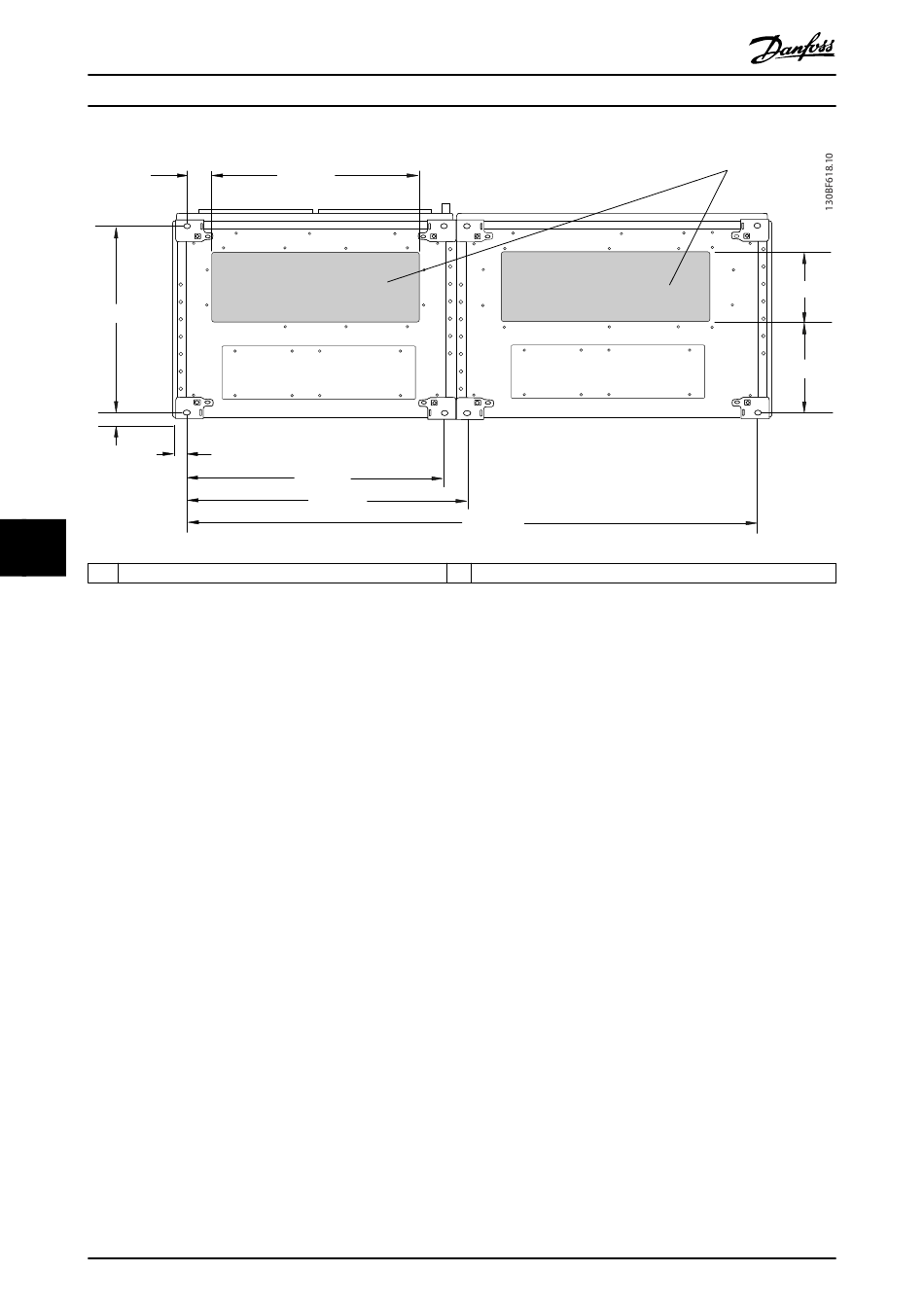

Abbildung 8.67 Abmessungen der Bodenplatte F10
134
®
VLT HVAC Drive FC 102
593 (23.4)
36 (1.4)
733 (28.8)
800 (31.5)
