8.5.2 Klemmenabmessungen bei Baugröße F3
Leistungskabel sind schwer und relativ steif. Wählen Sie zur Vereinfachung der Kabelinstallation die optimale Position des
Frequenzumrichters. An jeder Klemme lassen sich bis zu 4 Kabel mit Kabelschuhen oder eine Standard-Lüsterklemme
anschließen. Die Erde wird an einen geeigneten Anschlusspunkt im Frequenzumrichter angeschlossen.
1
8
8
2
1
Netzklemmen
2
Erdungsschiene

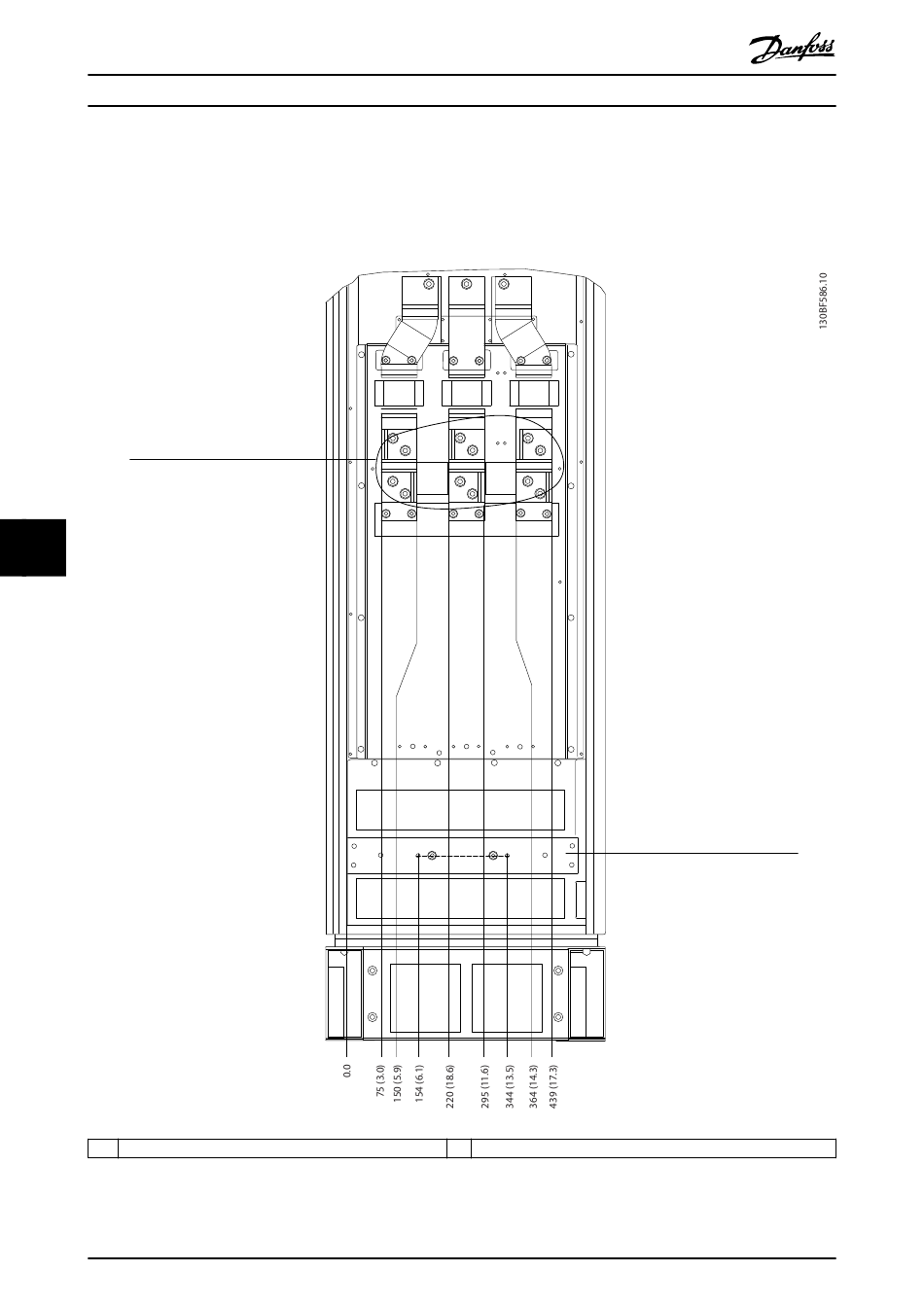

Abbildung 8.35 Klemmenabmessungen des Optionsschranks bei Baugrößen F3–F4, Frontansicht
