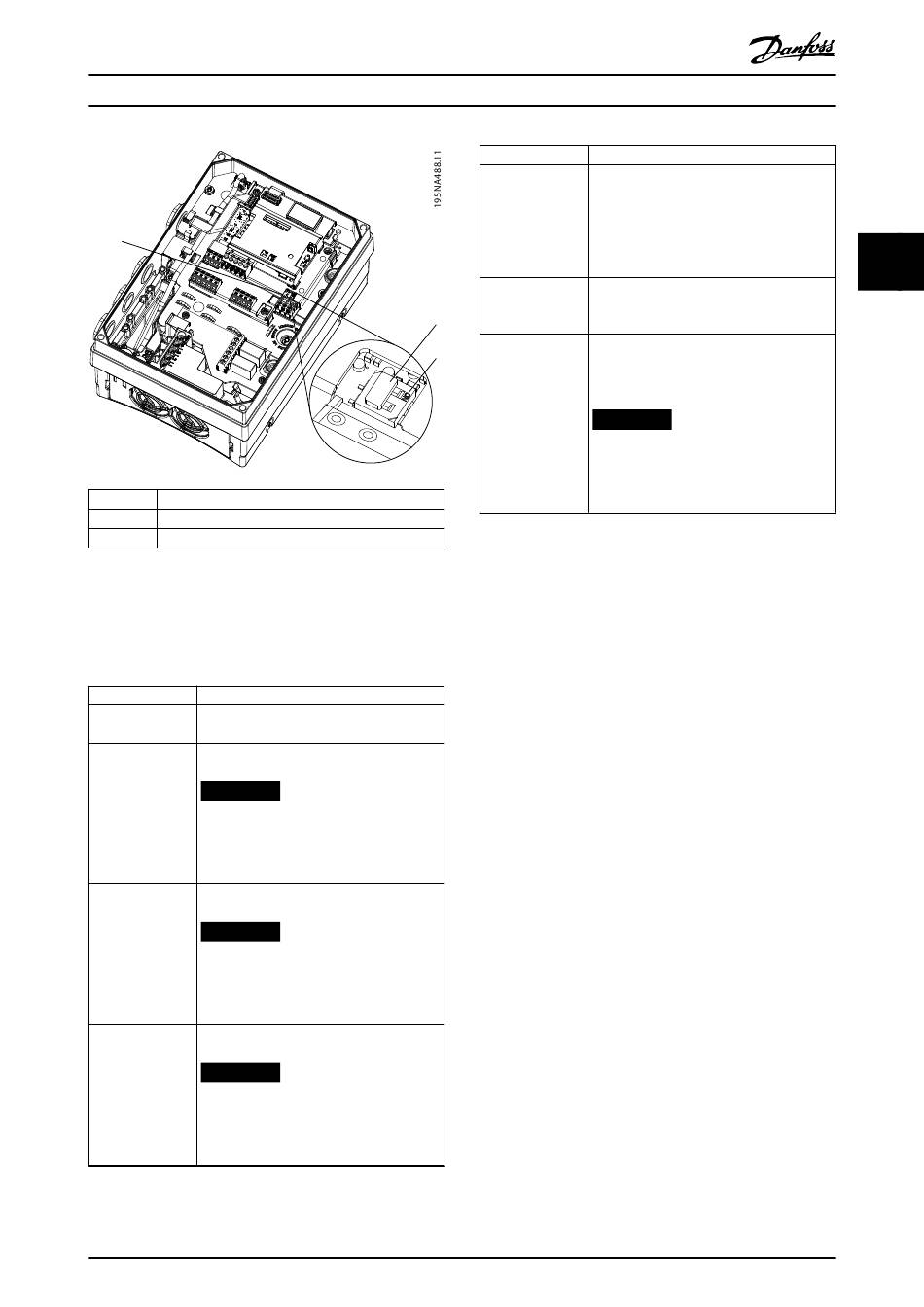

Abbildung 3.4 DIP-Schalter auf Werkseinstellung eingestellt
3.1.4 Parametereinstellungen für Modbus-
Kommunikation
Parameter Funktion
Parameter 8-30 FC- Dieser Parameter definiert das Anwendungs-
Protokoll protokoll für die RS485-Schnittstelle.
Parameter 8-31 Adr Dieser Parameter definiert die Teilnehmer-
esse adresse an der Schnittstelle.
HINWEIS
Der Adressbereich hängt von der
Protokollauswahl in
Parameter 8-30 FC-Protokoll ab.
Parameter 8-32 Bau Dieser Parameter definiert die Baudrate des
drate Frequenzumrichters an der Schnittstelle.
HINWEIS
Die Standardbaudrate hängt von der
Protokollauswahl in
Parameter 8-30 FC-Protokoll ab.
Parameter 8-33 Pari Dieser Parameter definiert die Parität der
tät/Stoppbits Schnittstelle und die Anzahl von Stoppbits.
HINWEIS
Die Standardauswahl hängt von der
Protokollauswahl in
Parameter 8-30 FC-Protokoll ab.
MG03N203
Programmierhandbuch
Parameter
Parameter 8-35 FC-
Antwortzeit Min.-
Delay
Parameter 8-36 FC-
Antwortzeit Max.-
2 Delay
Parameter 8-37 FC
3
Interchar. Max.-
Delay
Tabelle 3.2 Parametereinstellungen für Modbus-
Kommunikation

3.2 FC-Protokoll

3.2.1 Übersicht zum FC-Protokoll
Das FC-Protokoll, das auch als FC-Bus oder Standardbus
bezeichnet wird, ist der Standardfeldbus von Danfoss. Es
definiert ein Zugriffsverfahren nach dem Master/Slave-
Prinzip für die Kommunikation über einen Feldbus.
Sie können maximal 126 Slave und einen Master an die
Schnittstelle anschließen. Die einzelnen Slaves werden vom
Master über ein Adresszeichen im Telegramm angewählt.
Nur wenn ein Slave ein fehlerfreies, an ihn adressiertes
Telegramm empfangen hat, sendet er ein Antwortte-
legramm. Die direkte Nachrichtenübertragung unter Slaven
ist nicht möglich. Die Datenübertragung findet im
Halbduplex-Betrieb statt.
Die Master-Funktion kann nicht auf einen anderen
Teilnehmer übertragen werden (Ein-Master-System).
Die physikalische Schicht ist RS485 und nutzt damit die im
Frequenzumrichter integrierte RS485-Schnittstelle. Das FC-
Protokoll unterstützt unterschiedliche Telegrammformate:
•
•
•
Danfoss A/S © 11/2015 Alle Rechte vorbehalten.
Funktion
Definiert die minimale Zeit, welche der
Frequenzumrichter nach dem Empfangen
eines FC-Telegramms wartet, bevor sein
Antworttelegramm gesendet wird. Diese
Funktion dient dem Umgehen von Modem-
Umsteuerzeiten.
Definiert eine maximale Zeitverzögerung
zwischen dem Übertragen einer Abfrage
und dem Empfang der Antwort.
Wird eine Übertragung unterbrochen, kann
eine maximale Verzögerung zwischen zwei
empfangenen Bytes angegeben werden, um
das Timeout sicherzustellen.
HINWEIS
Die Standardauswahl hängt von der
Protokollauswahl in
Parameter 8-30 FC-Protokoll ab.
Ein kurzes Format mit 8 Bytes für Prozessdaten.
Ein langes Format von 16 Bytes, das außerdem
einen Parameterkanal enthält.
Ein Format für Text.
3 3
