Anhang
14.5.7 PKE-Feld
Das PKE-Feld enthält zwei untergeordnete Felder:
•
Parameterbefehle und Antworten (AK)
•

Parameternummer (PNU)

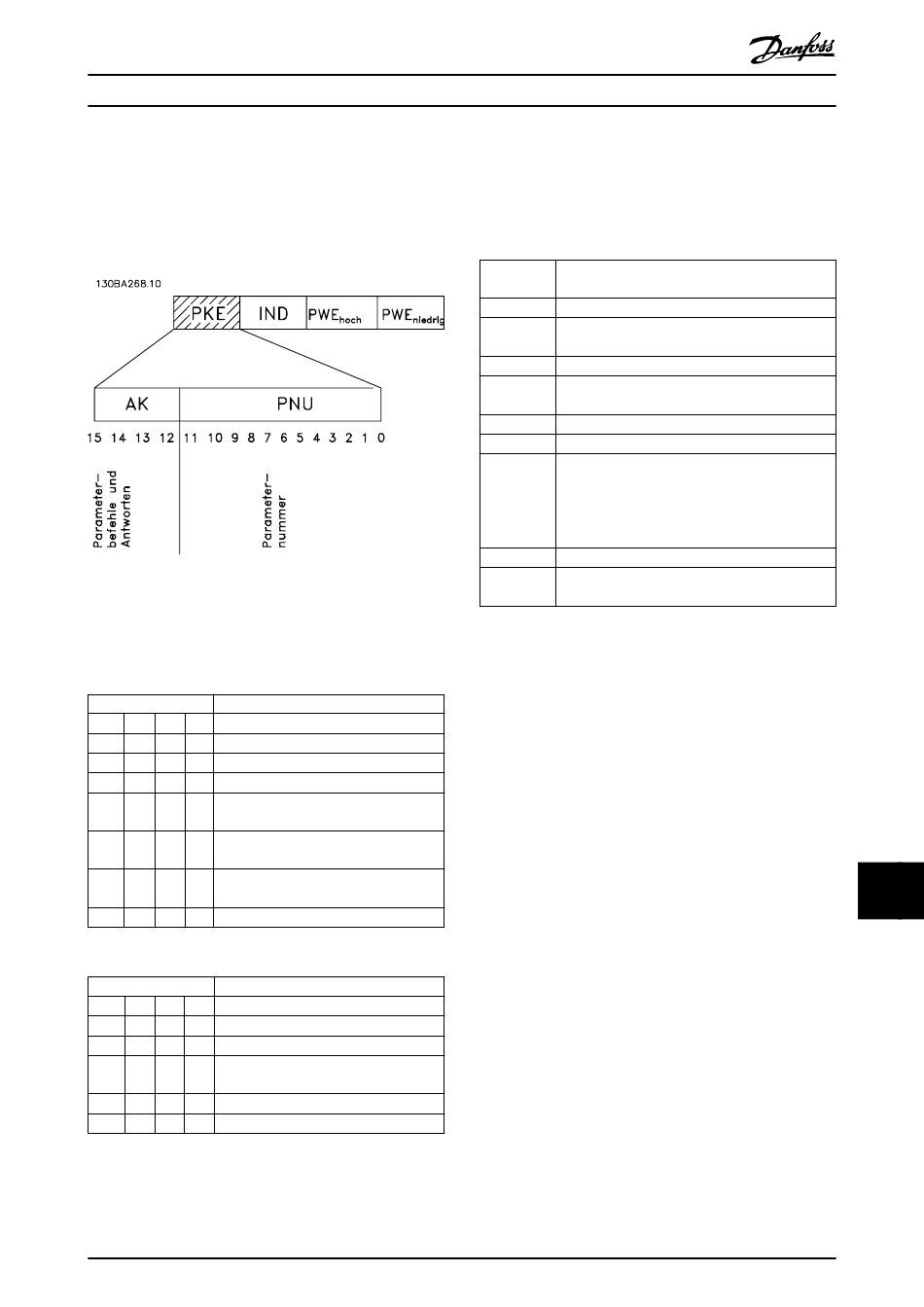

Abbildung 14.10 PKE-Feld
Die Bits Nr. 12-15 übertragen Parameterbefehle vom
Master zum Follower und senden bearbeitete Follower-
Antworten an den Master zurück.
Bitanzahl Parameterbefehl
15 14 13 12
0 0 0 0 Kein Befehl
0 0 0 1 Parameterwert lesen
0 0 1 0 Parameterwert in RAM schreiben (Wort)
0 0 1 1 Parameterwert in RAM schreiben
(Doppelwort)
1 1 0 1 Parameterwert in RAM und EEPROM
schreiben (Doppelwort)
1 1 1 0 Parameterwert in RAM und EEPROM
schreiben (Wort)
1 1 1 1 Text lesen/schreiben
Tabelle 14.4 Parameterbefehle Master⇒Follower
Bitanzahl Antwort
15 14 13 12
0 0 0 0 Keine Antwort
0 0 0 1 Übertragener Parameterwert (Wort)
0 0 1 0 Übertragener Parameterwert
(Doppelwort)
0 1 1 1 Befehl kann nicht ausgeführt werden
1 1 1 1 Übertragener Text.
Tabelle 14.5 Antwort Follower ⇒ Master
MG16C303
Projektierungshandbuch
Kann der Befehl nicht ausgeführt werden, sendet der
Follower diese Antwort:
0111 Befehl kann nicht ausgeführt werden
- und gibt folgende Fehlermeldung im Parameterwert
(PWE) aus:
PWE niedrig
(Hex)
0
1
2
3
4
5
11
82
83
Tabelle 14.6 Fehlermeldung
14.5.8 Parameternummer (PNU)
Die Bits Nr. 0–11 dienen zur Übertragung der Parametern-
ummern. Die Funktion des betreffenden Parameters ist der
Parameterbeschreibung im Programmierhandbuch zu
entnehmen.
14.5.9 Index (IND)
Der Index wird zusammen mit der Parameternummer zum
Lesen/Schreiben von Zugriffsparametern mit einem Index
verwendet, z. B. Parameter 15-30 Alarm Log: Error Code. Der
Index besteht aus 2 Bytes, einem Lowbyte und einem
Highbyte.
Nur das Low Byte wird als Index verwendet.

14.5.10 Parameterwert (PWE)

Der Parameterwertblock besteht aus zwei Wörtern (4
Bytes); der Wert hängt vom definierten Befehl (AK) ab.
Verlangt der Master einen Parameterwert, so enthält der
PWE-Block keinen Wert. Um einen Parameterwert zu
ändern (schreiben), wird der neue Wert in den PWE-Block
geschrieben und vom Master zum Follower gesendet.
Danfoss A/S © 11/2017 Alle Rechte vorbehalten.
Fehlermeldung
Angewandte Parameternummer nicht vorhanden.
Auf den definierten Parameter besteht kein
Schreibzugriff
Datenwert überschreitet die Parametergrenzen.
Angewandtes Unterverzeichnis (Subindex) nicht
vorhanden.
Parameter nicht vom Typ Array
Datentyp passt nicht zum definierten Parameter.
Der Datenaustausch im definierten Parameter ist
im aktuellen Modus des Frequenzumrichters nicht
möglich. Bestimmte Parameter können nur
geändert werden, wenn der Motor ausgeschaltet
ist.
Kein Buszugriff auf definierten Parameter
Datenänderungen sind nicht möglich, da die
Werkseinstellung gewählt ist.
