Außen- und Klemmenabmessung...
35 (1.4)
1
203 (8.0)
1 Netzseite

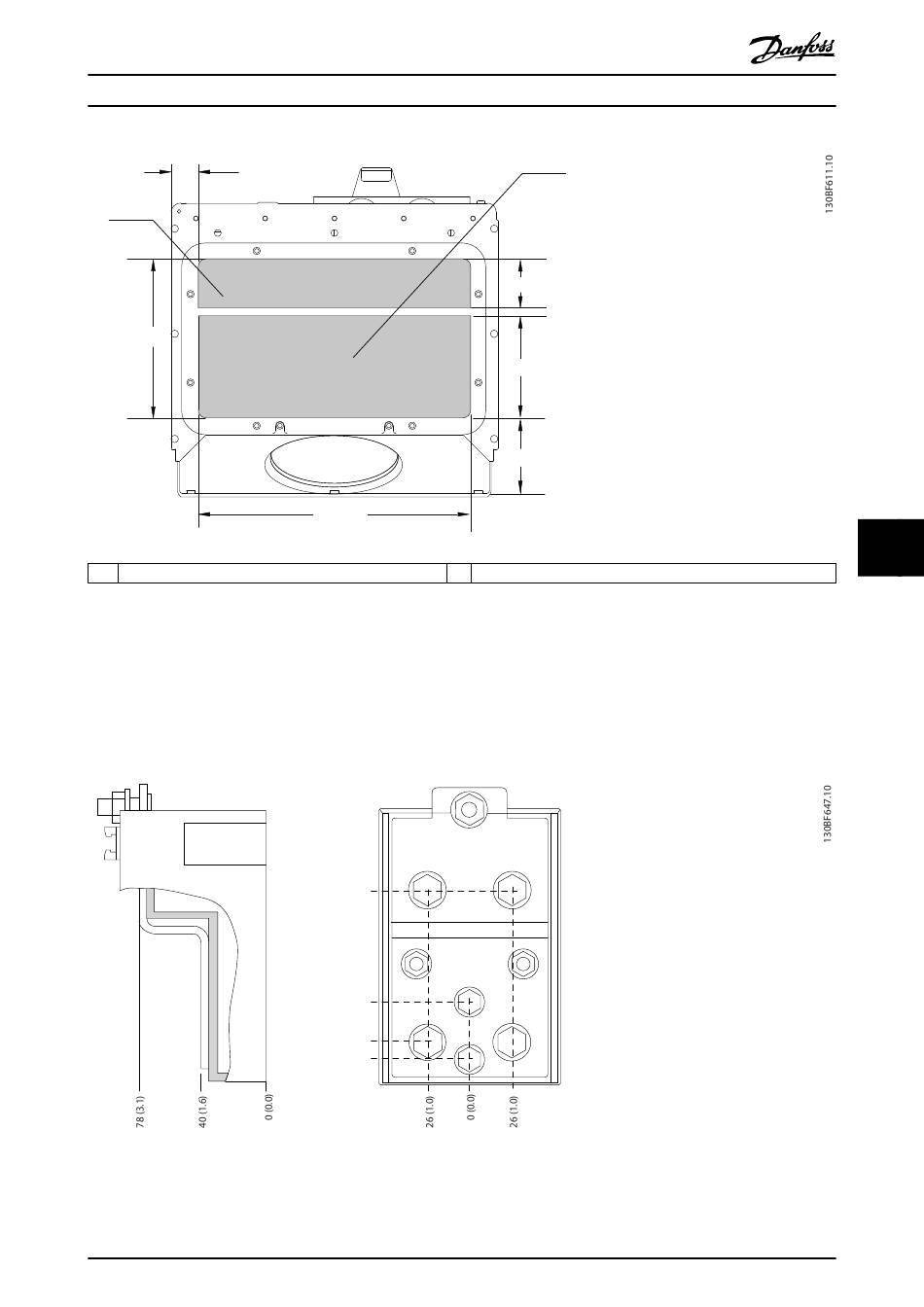

Abbildung 8.2 Abmessungen der Bodenplatte E1/E2
8.1.2 E1-Klemmenabmessungen
Leistungskabel sind schwer und relativ steif. Wählen Sie zur Vereinfachung der Kabelinstallation die optimale Position des
Frequenzumrichters. An jeder Klemme lassen sich bis zu 4 Kabel mit Kabelschuhen oder eine Standard-Lüsterklemme
anschließen. Die Erde wird an einen geeigneten Anschlusspunkt im Frequenzumrichter angeschlossen.
Abbildung 8.3 Detaillierte Klemmenabmessungen bei Baugrößen E1/E2
MG16C303
Projektierungshandbuch
350 (13.8)
2 Motorseite
104 (4.1)
35 (1.4)
10 (0.4)
0 (0.0)
